电气安装旁站监理记录表

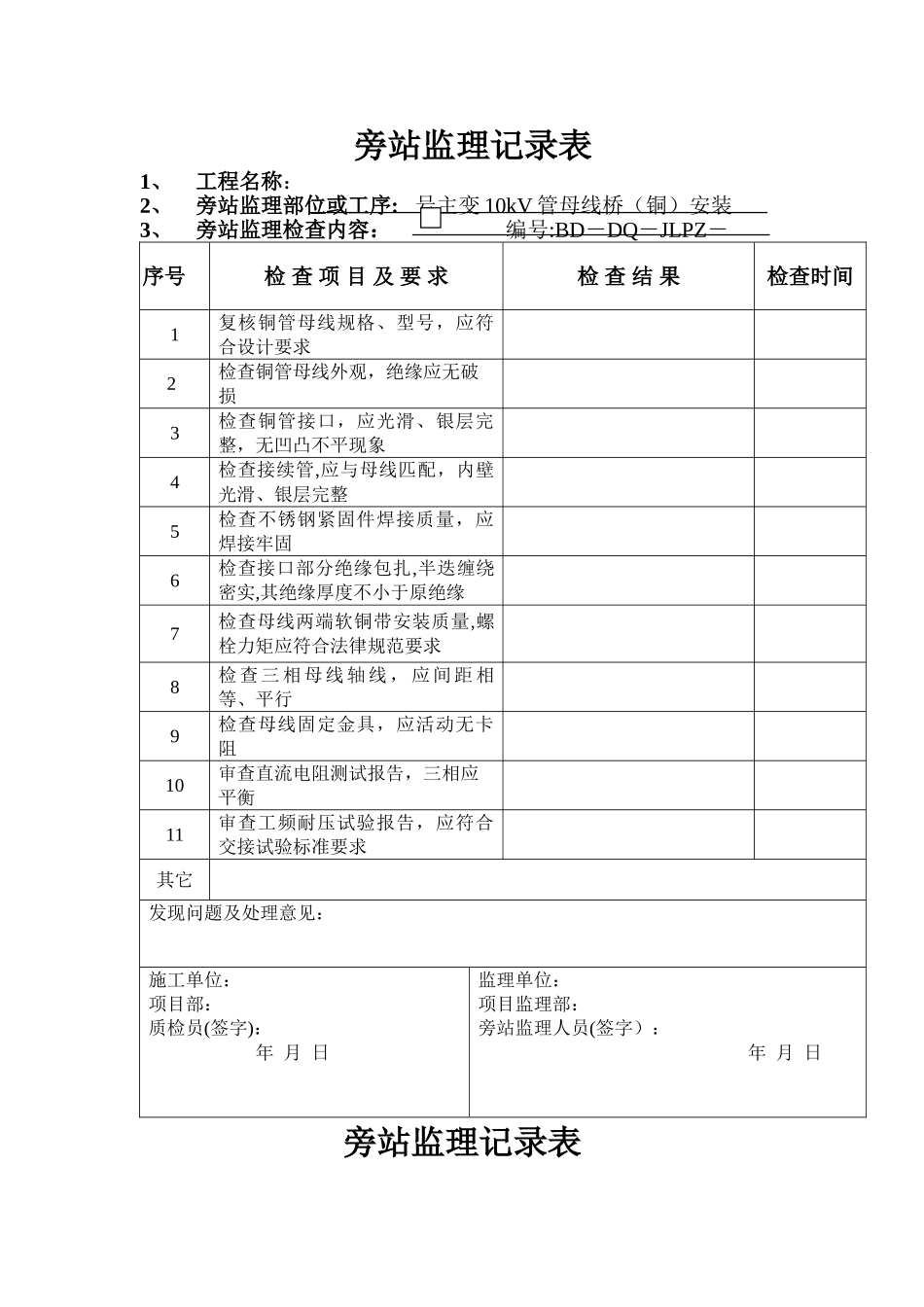

电气安装旁站监理记录表_第1页
1/4
电气安装旁站监理记录表_第2页
2/4
电气安装旁站监理记录表_第3页
3/4
旁站监理记录表1、工程名称:2、旁站监理部位或工序: 号主变 10kV 管母线桥(铜)安装3、旁站监理检查内容: 编号:BD-DQ-JLPZ- 序号检 查 项 目 及 要 求检 查 结 果检查时间1复核铜管母线规格、型号,应符合设计要求2检查铜管母线外观,绝缘应无破损3检查铜管接口,应光滑、银层完整,无凹凸不平现象4检查接续管,应与母线匹配,内壁光滑、银层完整5检查不锈钢紧固件焊接质量,应焊接牢固6检查接口部分绝缘包扎,半迭缠绕密实,其绝缘厚度不小于原绝缘7检查母线两端软铜带安装质量,螺栓力矩应符合法律规范要求8检 查 三 相 母 线 轴 线 , 应 间 距 相等、平行9检查母线固定金具,应活动无卡阻10审查直流电阻测试报告,三相应平衡11审查工频耐压试验报告,应符合交接试验标准要求其它发现问题及处理意见:施工单位:项目部:质检员(签字): 年 月 日监理单位: 项目监理部:旁站监理人员(签字): 年 月 日旁站监理记录表1、工程名称: 2、旁站监理部位或工序: 软母线导线压接3、检查内容: 编号:BD-DQ-JLPZ- 序号检查项目及要求检 查 结 果检查时间1复核导线及线夹规格、型号:确认符合设计要求2检查导线及线夹外观:导线应清洁、无散股、断股、严重磨损、化学腐蚀现象;扩径导线无凹陷;线夹平整无裂纹3检查清管扫线处理情况:应处理洁净4检查扩径导线被压接空心部分:应填满衬料5检查压接钳及压接钢模:应与接续管相匹配6记录压接压力,应达到 80MPa7记录每模压接重叠长度,应≥5mm8检查压接管弯曲度:应≤2%9测量压接后钢锚六角对边距离,确认符合法律规范要求10测量压接后压接管六角对边距离,确认符合法律规范要求11处理飞边毛刺、管口涂漆其它发现问题及处理意见:施工单位:项目部:质检员(签字): 年 月 日监理单位: 广东天安工程监理有限公司项目监理部:旁站监理人员(签字): 年 月 日设备开箱检查旁站记录 编号:BD—DQ—JLPZ— 设备名称型 号制造厂家出厂编号检查内容应有数量实际数量备 注出厂合格证出厂试验报告技术说明书图纸或资料包装外观检查型号核对设备外观检查设备附件登记缺损件登记缺损件 处理结果处理意见和签字设备可否交付安装:是 否监理人员(签字): 年 月 日隐蔽工程旁站监理记录表1、工程名称: 2、 旁站监理部位或工序: 号主变压器芯部检查3、 旁站监理检查内容: 编号:BD-DQ-JLPZ-序号检 查 项 目 及 要 求检 查 结 果检查时间1...
