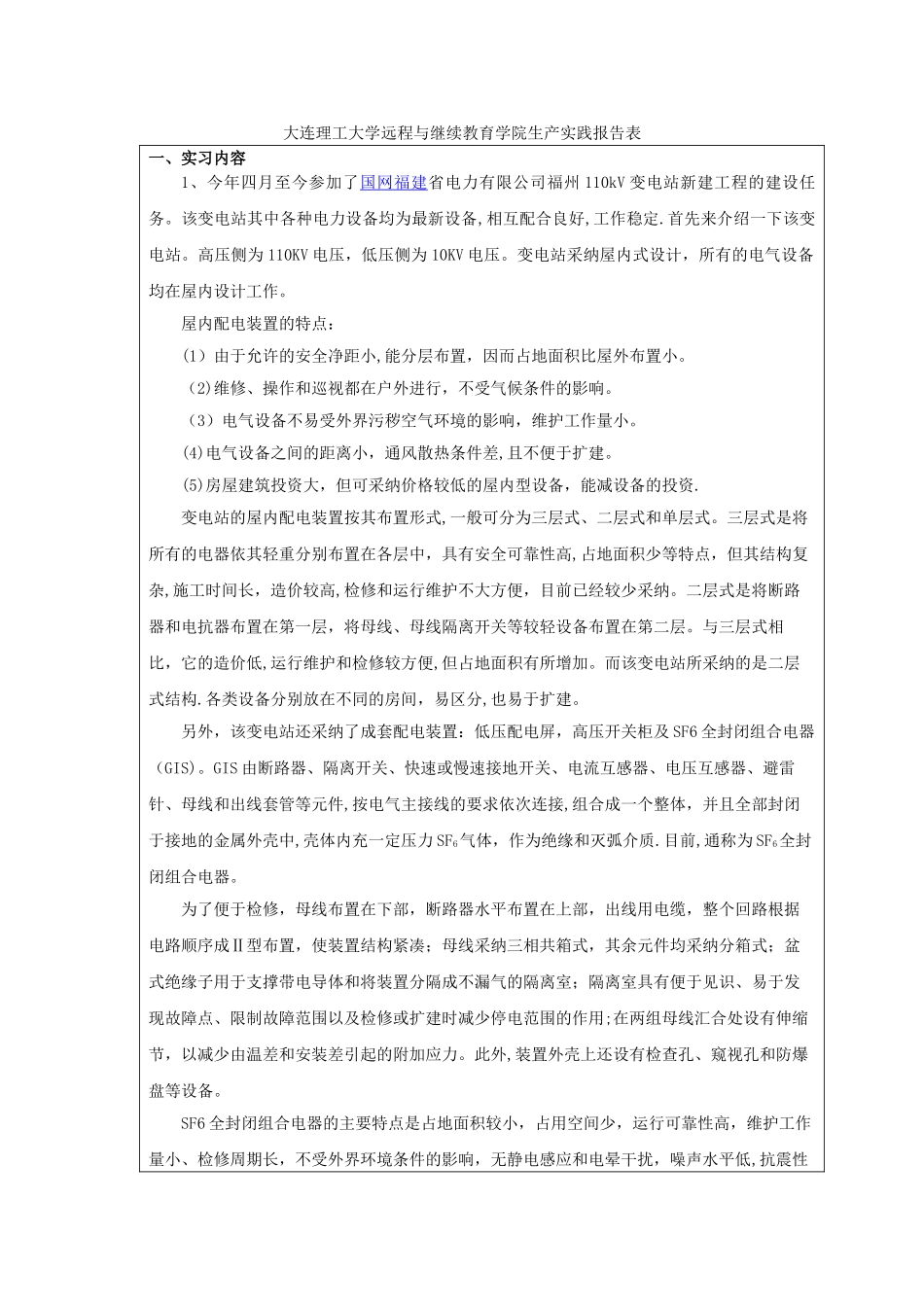

远程与继续教育学院生产实践报告表题 目：电气工程及其自动化生产实践报告表 实践单位（盖章）： 实践岗位: 技术员 学习中心： 层 次: 专升本 专 业： 电气工程及其自动化 年 级： 18 年 春 季 学 号： 学生姓名： 指导老师: 完成日期： 2024 年 8 月 12 日 大连理工大学远程与继续教育学院生产实践报告表一、实习内容1、今年四月至今参加了国网福建省电力有限公司福州 110kV 变电站新建工程的建设任务
该变电站其中各种电力设备均为最新设备,相互配合良好,工作稳定
首先来介绍一下该变电站
高压侧为 110KV 电压，低压侧为 10KV 电压
变电站采纳屋内式设计，所有的电气设备均在屋内设计工作
屋内配电装置的特点： (1）由于允许的安全净距小,能分层布置，因而占地面积比屋外布置小
（2)维修、操作和巡视都在户外进行，不受气候条件的影响
（3）电气设备不易受外界污秽空气环境的影响，维护工作量小
(4)电气设备之间的距离小，通风散热条件差,且不便于扩建
(5)房屋建筑投资大，但可采纳价格较低的屋内型设备，能减设备的投资
变电站的屋内配电装置按其布置形式,一般可分为三层式、二层式和单层式
三层式是将所有的电器依其轻重分别布置在各层中，具有安全可靠性高,占地面积少等特点，但其结构复杂,施工时间长，造价较高,检修和运行维护不大方便，目前已经较少采纳
二层式是将断路器和电抗器布置在第一层，将母线、母线隔离开关等较轻设备布置在第二层
与三层式相比，它的造价低,运行维护和检修较方便,但占地面积有所增加
而该变电站所采纳的是二层式结构
各类设备分别放在不同的房间，易区分,也易于扩建
另外，该变电站还采纳了成套配电装置：低压配电屏，高压开关柜及 SF6 全封闭组合电器（GIS)
GIS 由断路器、隔离开关、快速或慢速接地开关、电流互感器、电压互感器、避雷针、母线和出线套管等
