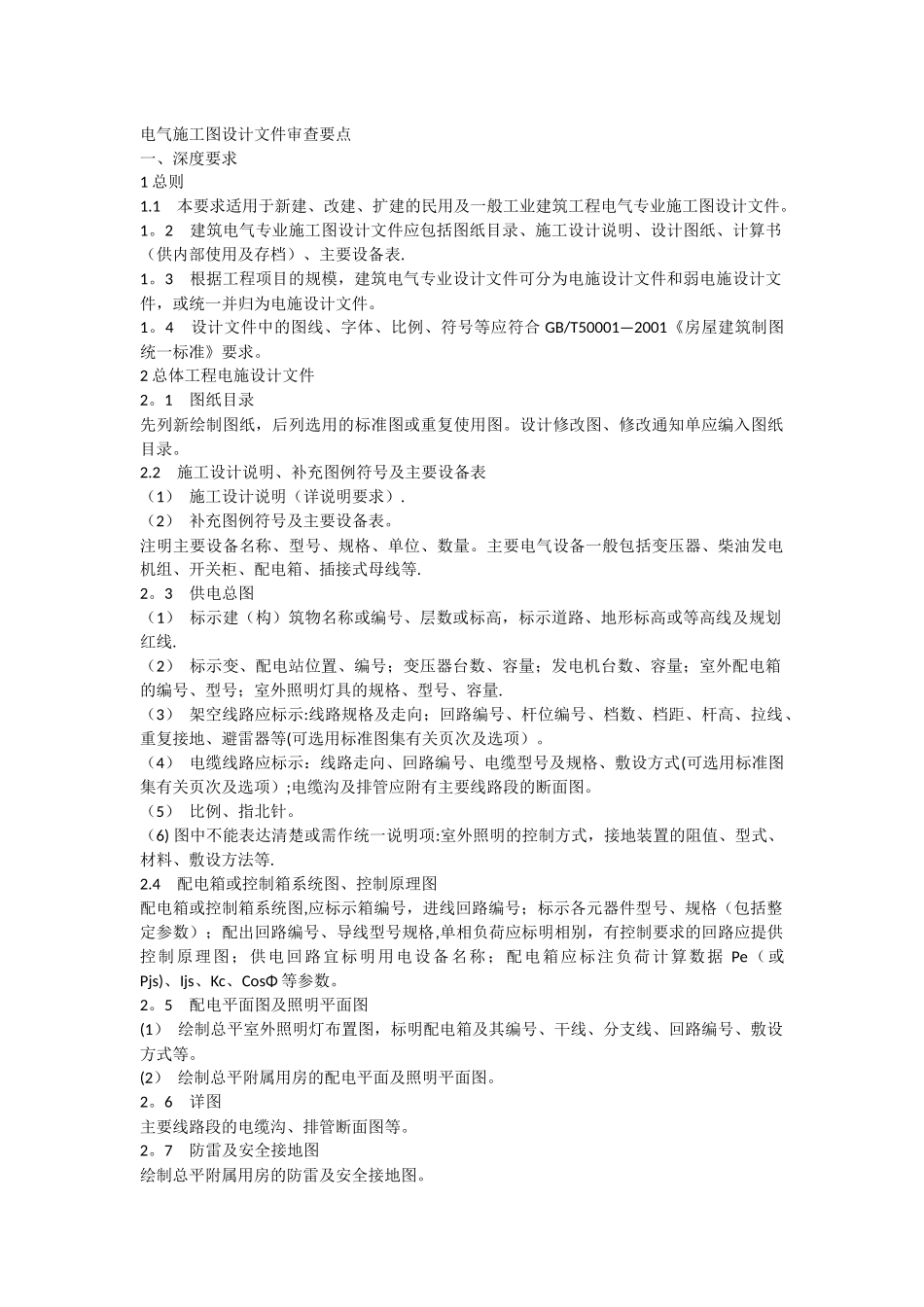

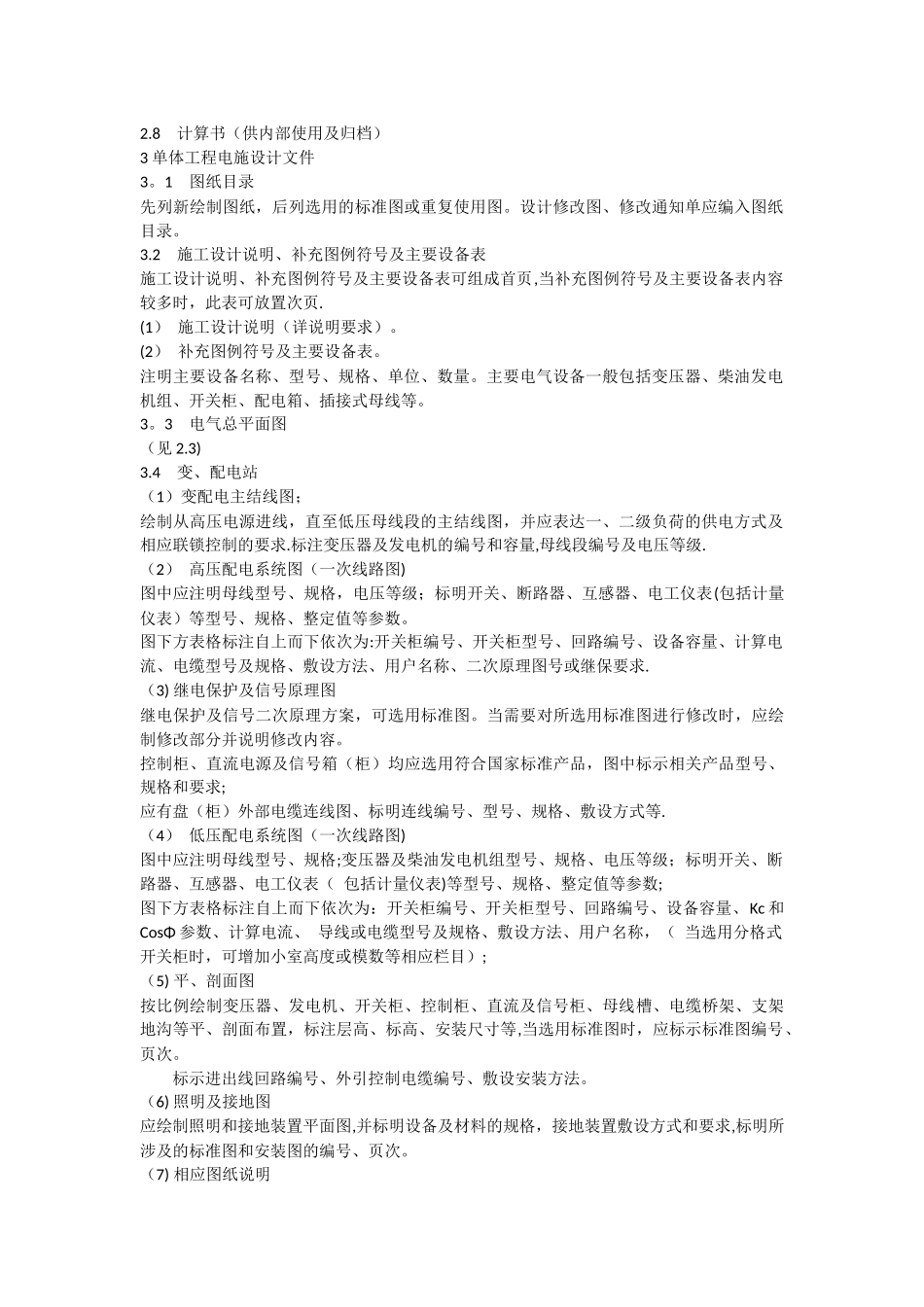

电气施工图设计文件审查要点 一、深度要求1 总则1.1 本要求适用于新建、改建、扩建的民用及一般工业建筑工程电气专业施工图设计文件。1。2 建筑电气专业施工图设计文件应包括图纸目录、施工设计说明、设计图纸、计算书（供内部使用及存档）、主要设备表.1。3 根据工程项目的规模，建筑电气专业设计文件可分为电施设计文件和弱电施设计文件，或统一并归为电施设计文件。1。4 设计文件中的图线、字体、比例、符号等应符合 GB/T50001—2001《房屋建筑制图统一标准》要求。2 总体工程电施设计文件2。1 图纸目录先列新绘制图纸，后列选用的标准图或重复使用图。设计修改图、修改通知单应编入图纸目录。2.2 施工设计说明、补充图例符号及主要设备表（1） 施工设计说明（详说明要求）.（2） 补充图例符号及主要设备表。注明主要设备名称、型号、规格、单位、数量。主要电气设备一般包括变压器、柴油发电机组、开关柜、配电箱、插接式母线等.2。3 供电总图（1） 标示建（构）筑物名称或编号、层数或标高，标示道路、地形标高或等高线及规划红线.（2） 标示变、配电站位置、编号；变压器台数、容量；发电机台数、容量；室外配电箱的编号、型号；室外照明灯具的规格、型号、容量.（3） 架空线路应标示:线路规格及走向；回路编号、杆位编号、档数、档距、杆高、拉线、重复接地、避雷器等(可选用标准图集有关页次及选项）。（4） 电缆线路应标示：线路走向、回路编号、电缆型号及规格、敷设方式(可选用标准图集有关页次及选项）;电缆沟及排管应附有主要线路段的断面图。（5） 比例、指北针。（6) 图中不能表达清楚或需作统一说明项:室外照明的控制方式，接地装置的阻值、型式、材料、敷设方法等.2.4 配电箱或控制箱系统图、控制原理图配电箱或控制箱系统图,应标示箱编号，进线回路编号；标示各元器件型号、规格（包括整定参数）；配出回路编号、导线型号规格,单相负荷应标明相别，有控制要求的回路应提供控制原理图；供电回路宜标明用电设备名称；配电箱应标注负荷计算数据 Pe（或Pjs)、Ijs、Kc、CosΦ 等参数。2。5 配电平面图及照明平面图(1） 绘制总平室外照明灯布置图，标明配电箱及其编号、干线、分支线、回路编号、敷设方式等。(2） 绘制总平附属用房的配电平面及照明平面图。2。6 详图主要线路段的电缆沟、排管断面图等。2。7 防雷及安全接地图绘制总平附属用房的防雷及安全接地图。2.8 计算书（供内部使用及归档）3 单体...
