电气施工方案33204

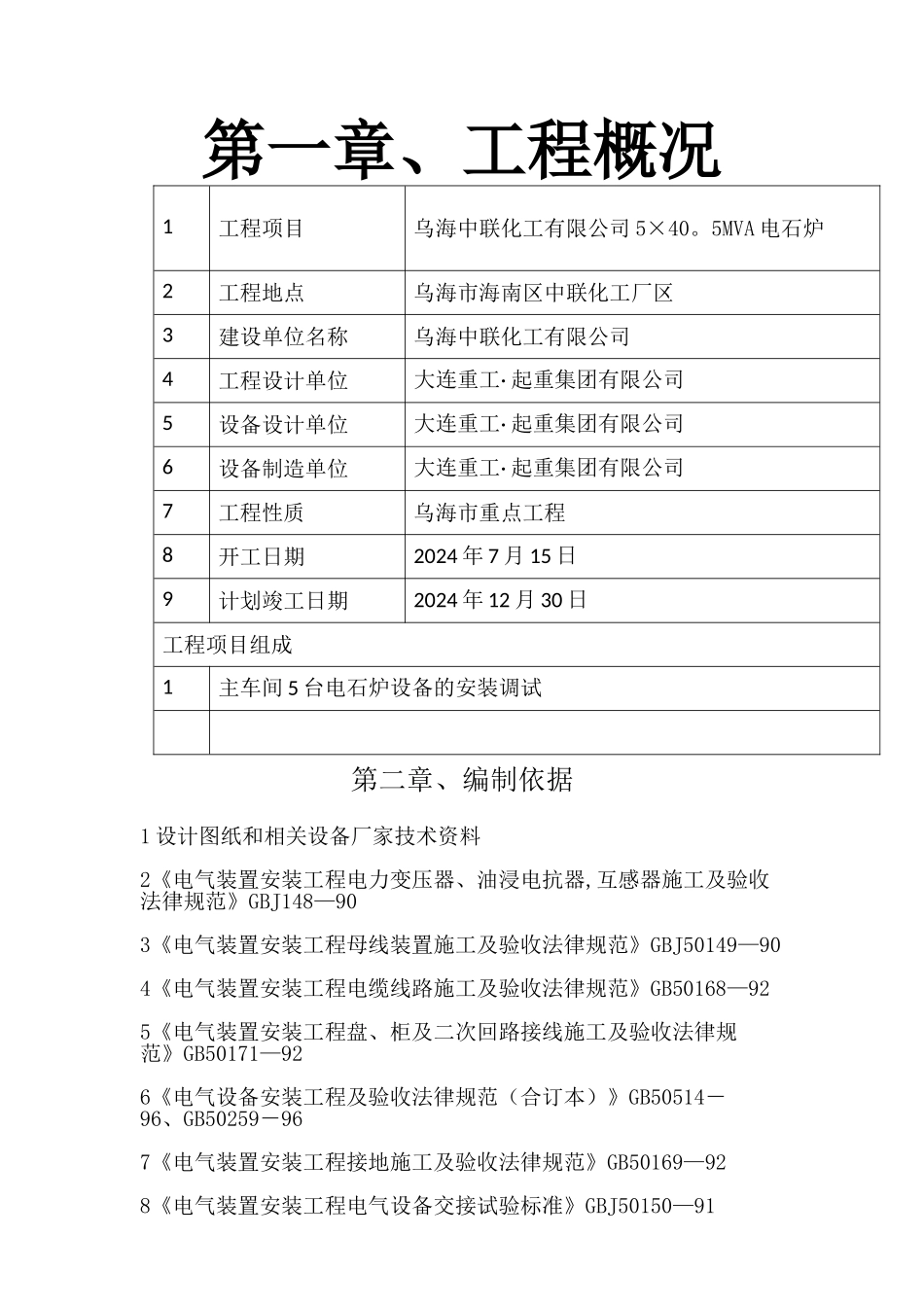

第一章、工程概况1工程项目乌海中联化工有限公司 5×40。5MVA 电石炉2工程地点乌海市海南区中联化工厂区3建设单位名称乌海中联化工有限公司4工程设计单位大连重工· 起重集团有限公司 5设备设计单位大连重工· 起重集团有限公司 6设备制造单位大连重工· 起重集团有限公司 7工程性质乌海市重点工程8开工日期2024 年 7 月 15 日9计划竣工日期2024 年 12 月 30 日工程项目组成1主车间 5 台电石炉设备的安装调试第二章、编制依据1 设计图纸和相关设备厂家技术资料2《电气装置安装工程电力变压器、油浸电抗器,互感器施工及验收法律规范》GBJ148—903《电气装置安装工程母线装置施工及验收法律规范》GBJ50149—904《电气装置安装工程电缆线路施工及验收法律规范》GB50168—925《电气装置安装工程盘、柜及二次回路接线施工及验收法律规范》GB50171—926《电气设备安装工程及验收法律规范（合订本）》GB50514－96、GB50259－967《电气装置安装工程接地施工及验收法律规范》GB50169—928《电气装置安装工程电气设备交接试验标准》GBJ50150—919《建筑电气工程施工质量验收法律规范》GB50303—202410《施工现场临时用电安全技术法律规范》JGJ46—8811 国家标准图集《35KV 及以下电缆敷设》（03D101-5）12《建筑电气工程施工质量验收法律规范》GB50303-202413《电力建设安全工作规程》DL50091-9214《继电保护和自动装置技术规程》DL400-9115 国家标准图集《接地装置安装》（03D501-4)16《自动化仪表工程施工及验收法律规范》GB50093-202417 本公司有在多项类似工程中的施工经验。第三章、电气施工方案一、安装程序、工艺及检验1）。施工前要做如下准备：1.1 由技术负责人组织参加施工的技工认真熟悉施工图纸及相关设计文件、标准法律规范，掌握设计意图及设计要求，对图中所选用的电气设备和主要材料进行统计.做好施工图纸的审查、会审,参加设计交底及图纸会审.1.2 按施工作业计划备齐施工用料及施工机具。1。3 与设备材料部及质量管理部一起进行工程设备及材料的检验工作，要求设备、材料的规格、型号、数量应与图纸一致，附件、备件、质量合格证及技术文件齐全，同时应符合法律规范要求，根据要求及时进行施工前的报验，并作好检验记录。1.4 根据项目特点，组织学习安全规程及规章制度，开工前对施工人员进行全面的安全技术交底。施工前组织与土建专业进行工序交接，核实土建工程是否达到电气施工要求,内容如下:（1）屋顶、楼...
