电气柜接地技术及标准培训教材

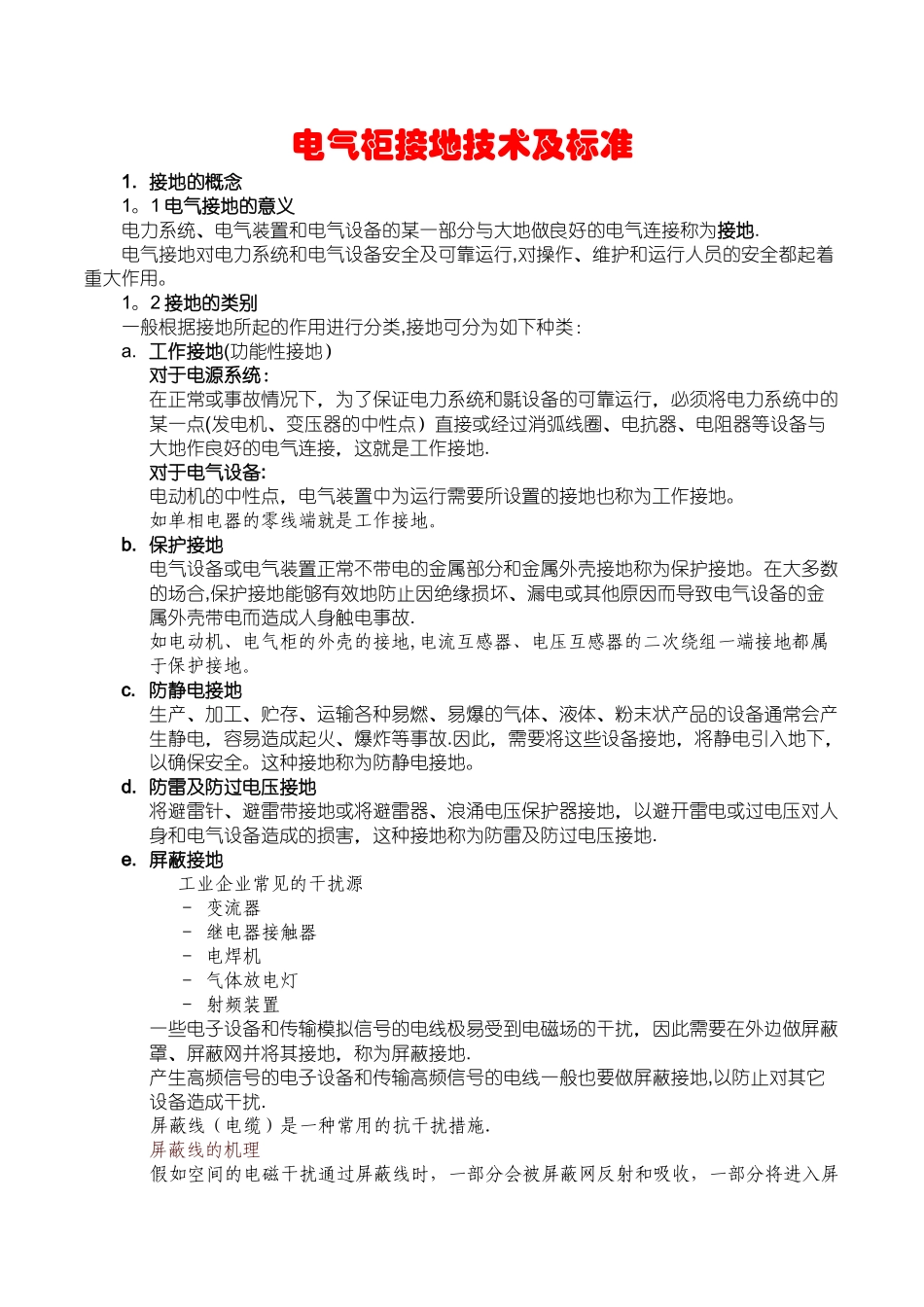

电气柜接地技术及标准1. 接地的概念1。1 电气接地的意义电力系统、电气装置和电气设备的某一部分与大地做良好的电气连接称为接地.电气接地对电力系统和电气设备安全及可靠运行,对操作、维护和运行人员的安全都起着重大作用。1。2 接地的类别一般根据接地所起的作用进行分类,接地可分为如下种类：a. 工作接地(功能性接地）对于电源系统：在正常或事故情况下，为了保证电力系统和毾设备的可靠运行，必须将电力系统中的某一点(发电机、变压器的中性点）直接或经过消弧线圈、电抗器、电阻器等设备与大地作良好的电气连接，这就是工作接地.对于电气设备:电动机的中性点，电气装置中为运行需要所设置的接地也称为工作接地。如单相电器的零线端就是工作接地。b. 保护接地电气设备或电气装置正常不带电的金属部分和金属外壳接地称为保护接地。在大多数的场合,保护接地能够有效地防止因绝缘损坏、漏电或其他原因而导致电气设备的金属外壳带电而造成人身触电事故.如电动机、电气柜的外壳的接地,电流互感器、电压互感器的二次绕组一端接地都属于保护接地。c. 防静电接地生产、加工、贮存、运输各种易燃、易爆的气体、液体、粉末状产品的设备通常会产生静电，容易造成起火、爆炸等事故.因此，需要将这些设备接地，将静电引入地下，以确保安全。这种接地称为防静电接地。d. 防雷及防过电压接地将避雷针、避雷带接地或将避雷器、浪涌电压保护器接地，以避开雷电或过电压对人身和电气设备造成的损害，这种接地称为防雷及防过电压接地.e. 屏蔽接地工业企业常见的干扰源－ 变流器－ 继电器接触器－ 电焊机－ 气体放电灯－ 射频装置一些电子设备和传输模拟信号的电线极易受到电磁场的干扰，因此需要在外边做屏蔽罩、屏蔽网并将其接地，称为屏蔽接地.产生高频信号的电子设备和传输高频信号的电线一般也要做屏蔽接地,以防止对其它设备造成干扰.屏蔽线（电缆）是一种常用的抗干扰措施.屏蔽线的机理假如空间的电磁干扰通过屏蔽线时，一部分会被屏蔽网反射和吸收，一部分将进入屏蔽网.进入屏蔽网的那部分电磁场也会有一部分会因折射重新被屏蔽网吸收.这样进入屏蔽线的能量将会大大地减少。被屏蔽网吸收的电磁场能量要通过接地及时引导至大地。如变频器或直流传动装置的速度给定电位器的屏蔽线的接地就属于屏蔽接地。屏蔽线一般要求单端接地即可，以防止因二个接地点电位不同而在屏蔽网中产生的电流，反而会引起干扰。1.3 接地类型的表示一般用三段字符表达接...
