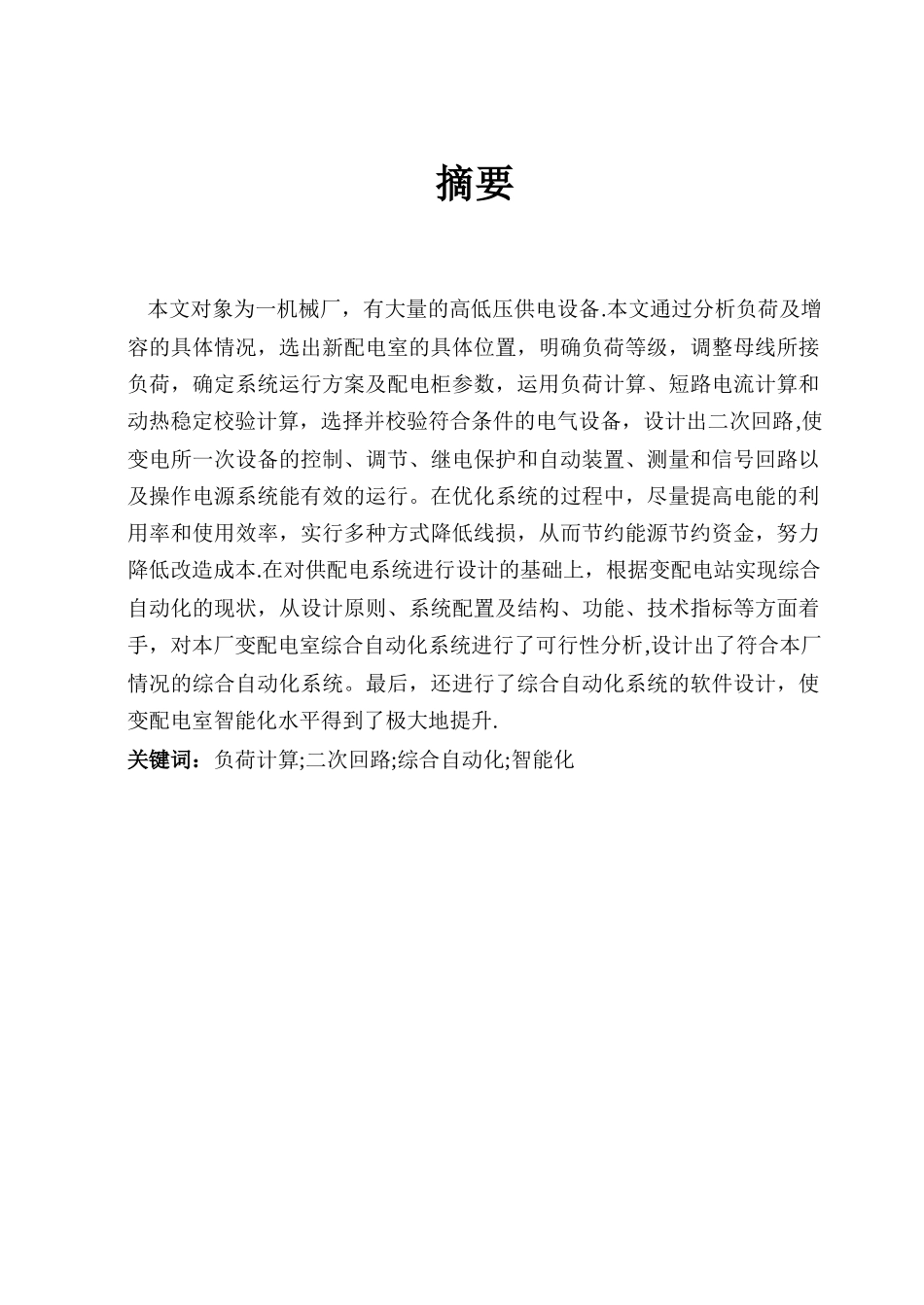

摘要 本文对象为一机械厂，有大量的高低压供电设备.本文通过分析负荷及增容的具体情况，选出新配电室的具体位置，明确负荷等级，调整母线所接负荷，确定系统运行方案及配电柜参数，运用负荷计算、短路电流计算和动热稳定校验计算，选择并校验符合条件的电气设备，设计出二次回路,使变电所一次设备的控制、调节、继电保护和自动装置、测量和信号回路以及操作电源系统能有效的运行。在优化系统的过程中，尽量提高电能的利用率和使用效率，实行多种方式降低线损，从而节约能源节约资金，努力降低改造成本.在对供配电系统进行设计的基础上，根据变配电站实现综合自动化的现状，从设计原则、系统配置及结构、功能、技术指标等方面着手，对本厂变配电室综合自动化系统进行了可行性分析,设计出了符合本厂情况的综合自动化系统。最后，还进行了综合自动化系统的软件设计，使变配电室智能化水平得到了极大地提升.关键词：负荷计算;二次回路;综合自动化;智能化1 绪论一切大规模的现代化工业生产都需要电能.众所周知，电能是现代工业生产的主要能源和动力.电能既易于由其它形式的能量转换而来，又易于转换为其它形式的能量以供应用：电能的输送的分配既简单经济,又便于控制、调节和测量，有利于实现生产过程自动化。因此，电能在现代工业生产及整个国民经济生活中应用极为广泛。在工厂里，电能虽然是工业生产的主要能源和动力，但是它在产品成本中所占的比重一般很小(除电化工业外）。电能在工业生产中的重要性，并不在于它在产品成本中或投资总额中所占的比重多少，而在于工业生产实现电气化以后可以大大增加产量，提高产品质量，提高劳动生产率,降低生产成本，减轻工人的劳动强度，改善工人的劳动条件，有利于实现生产过程自动化。从另一方面来说，假如工厂的电能供应突然中断，则对工业生产可能造成严重的后果.因此，做好工厂供电工作对于进展工业生产,实现工业现代化，具有十分重要的意义。由于能源节约是工厂供电工作的一个重要方面，而能源节约对于国家经济建设具有十分重要的战略意义，因此做好工厂供电工作,对于节约能源、支援国家经济建设，也具有重大的作用.1.1 课题背景随着生产和生活的用电量大幅度增加，电能在给人们的生活和生产带来极大便利的同时也留下了安全隐患。据《中国火灾统计年鉴》公布，我国主要城市所发生的火灾当中，电气火灾已经成为威胁人民生活和生产安全的重要因素。而引起电气火灾的主要原因便是短路和过负载运行所产生的导...
