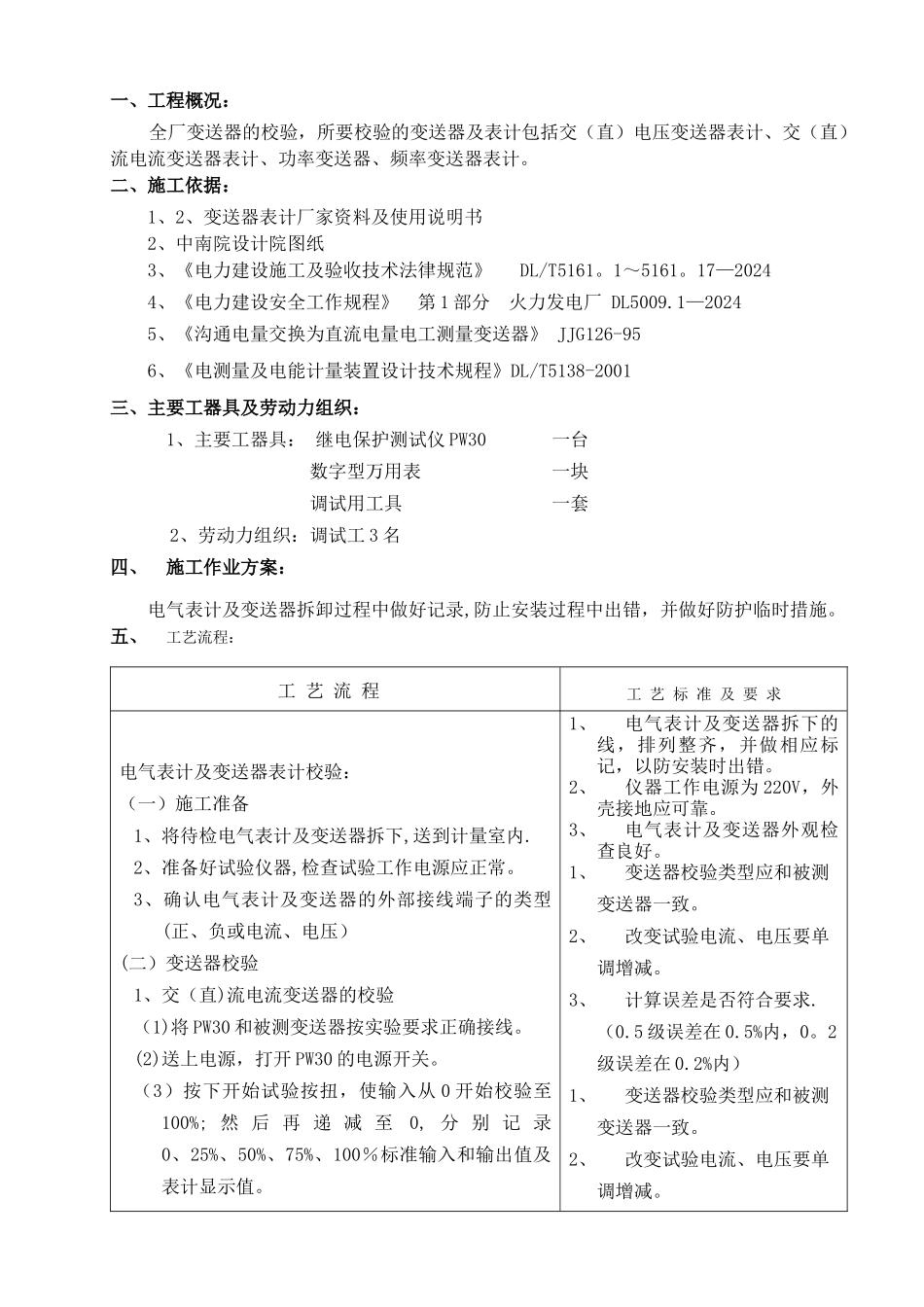

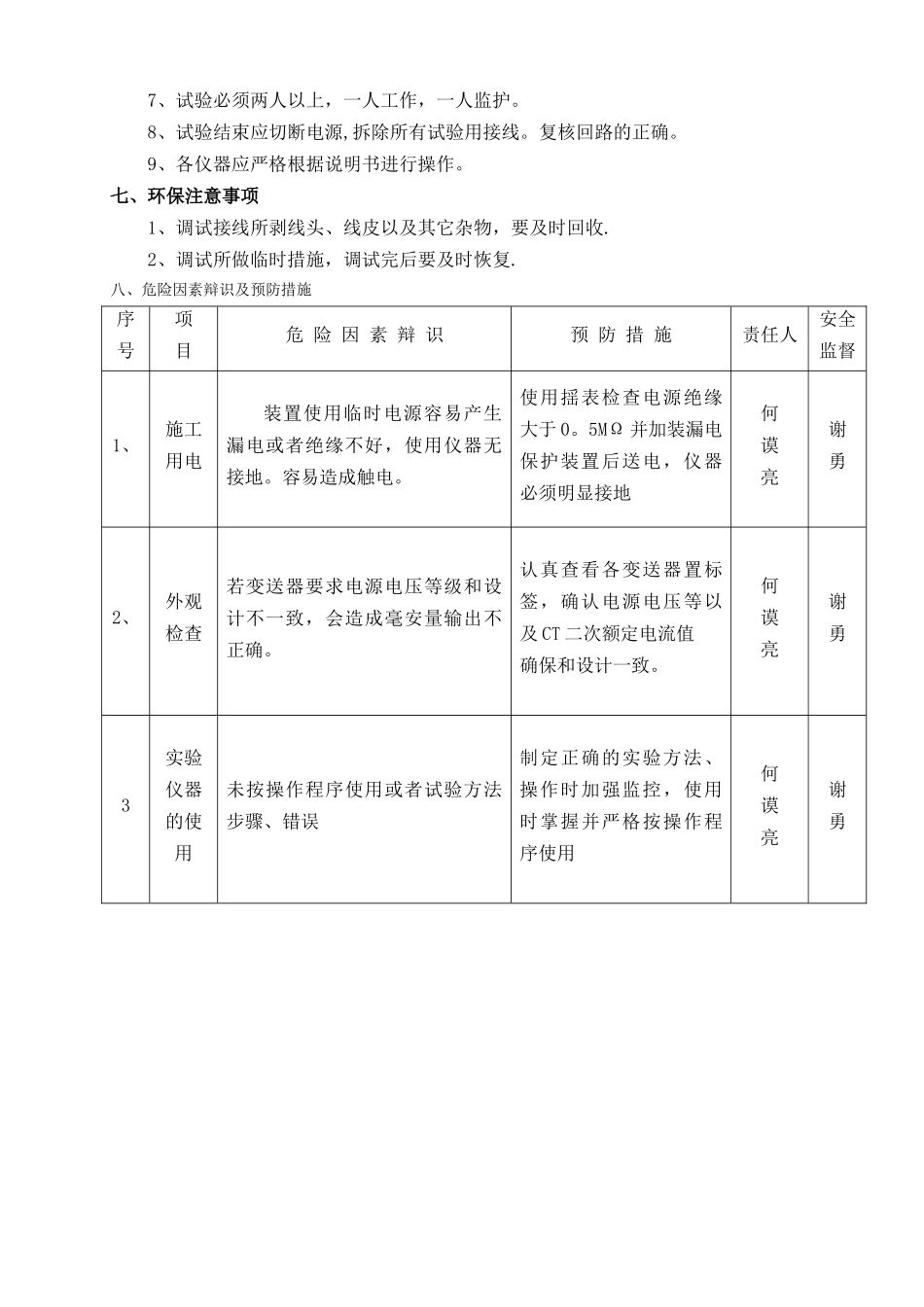

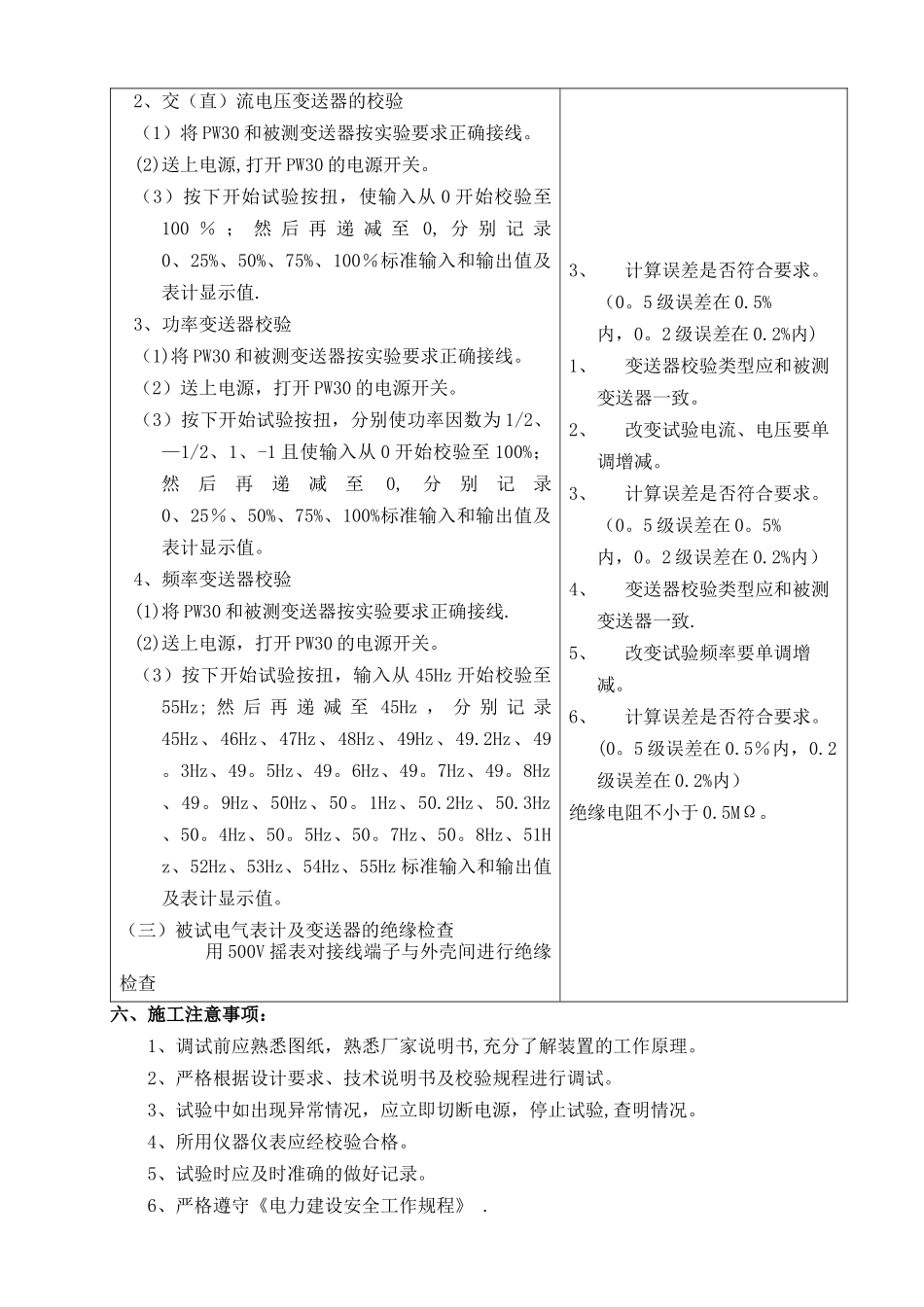

一、工程概况：全厂变送器的校验，所要校验的变送器及表计包括交（直）电压变送器表计、交（直）流电流变送器表计、功率变送器、频率变送器表计。二、施工依据：1、2、变送器表计厂家资料及使用说明书 2、中南院设计院图纸 3、《电力建设施工及验收技术法律规范》 DL/T5161。1～5161。17—20244、《电力建设安全工作规程》 第 1 部分 火力发电厂 DL5009.1—20245、《沟通电量交换为直流电量电工测量变送器》 JJG126-956、《电测量及电能计量装置设计技术规程》DL/T5138-2001三、主要工器具及劳动力组织：1、主要工器具： 继电保护测试仪 PW30 一台 数字型万用表 一块 调试用工具 一套2、劳动力组织：调试工 3 名四、施工作业方案：电气表计及变送器拆卸过程中做好记录,防止安装过程中出错，并做好防护临时措施。五、工艺流程： 工 艺 流 程工 艺 标 准 及 要 求电气表计及变送器表计校验：（一）施工准备1、将待检电气表计及变送器拆下,送到计量室内.2、准备好试验仪器,检查试验工作电源应正常。3、确认电气表计及变送器的外部接线端子的类型(正、负或电流、电压）(二）变送器校验1、交（直)流电流变送器的校验（1)将 PW30 和被测变送器按实验要求正确接线。(2)送上电源，打开 PW30 的电源开关。（3）按下开始试验按扭，使输入从 0 开始校验至100%; 然 后 再 递 减 至0, 分 别 记 录0、25%、50%、75%、100％标准输入和输出值及表计显示值。1、电气表计及变送器拆下的线，排列整齐，并做相应标记，以防安装时出错。2、仪器工作电源为 220V，外壳接地应可靠。3、电气表计及变送器外观检查良好。1、变送器校验类型应和被测变送器一致。2、改变试验电流、电压要单调增减。3、计算误差是否符合要求.（0.5 级误差在 0.5%内，0。2级误差在 0.2%内）1、变送器校验类型应和被测变送器一致。2、改变试验电流、电压要单调增减。2、交（直）流电压变送器的校验（1）将 PW30 和被测变送器按实验要求正确接线。(2)送上电源,打开 PW30 的电源开关。（3）按下开始试验按扭，使输入从 0 开始校验至100 ％ ； 然 后 再 递 减 至 0, 分 别 记 录0、25%、50%、75%、100％标准输入和输出值及表计显示值.3、功率变送器校验（1)将 PW30 和被测变送器按实验要求正确接线。（2）送上电源，打开 PW30 的电源开关。（3）按下开始试验按扭，分别使功率因数为 1/2、—1/2、1、-1 且使输入从 0 开始...
