电线电缆施工规范

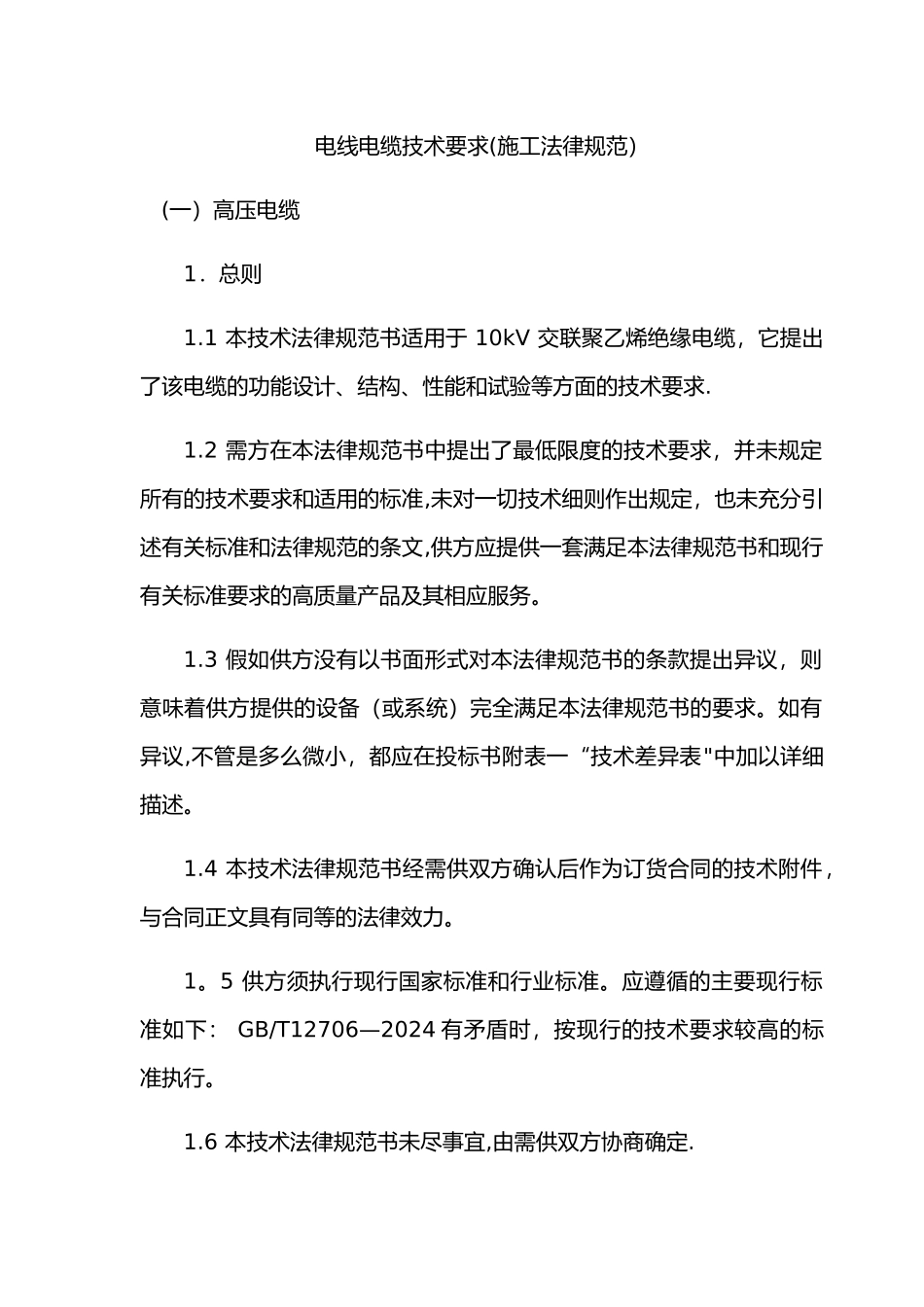

电线电缆施工规范_第1页
1/24

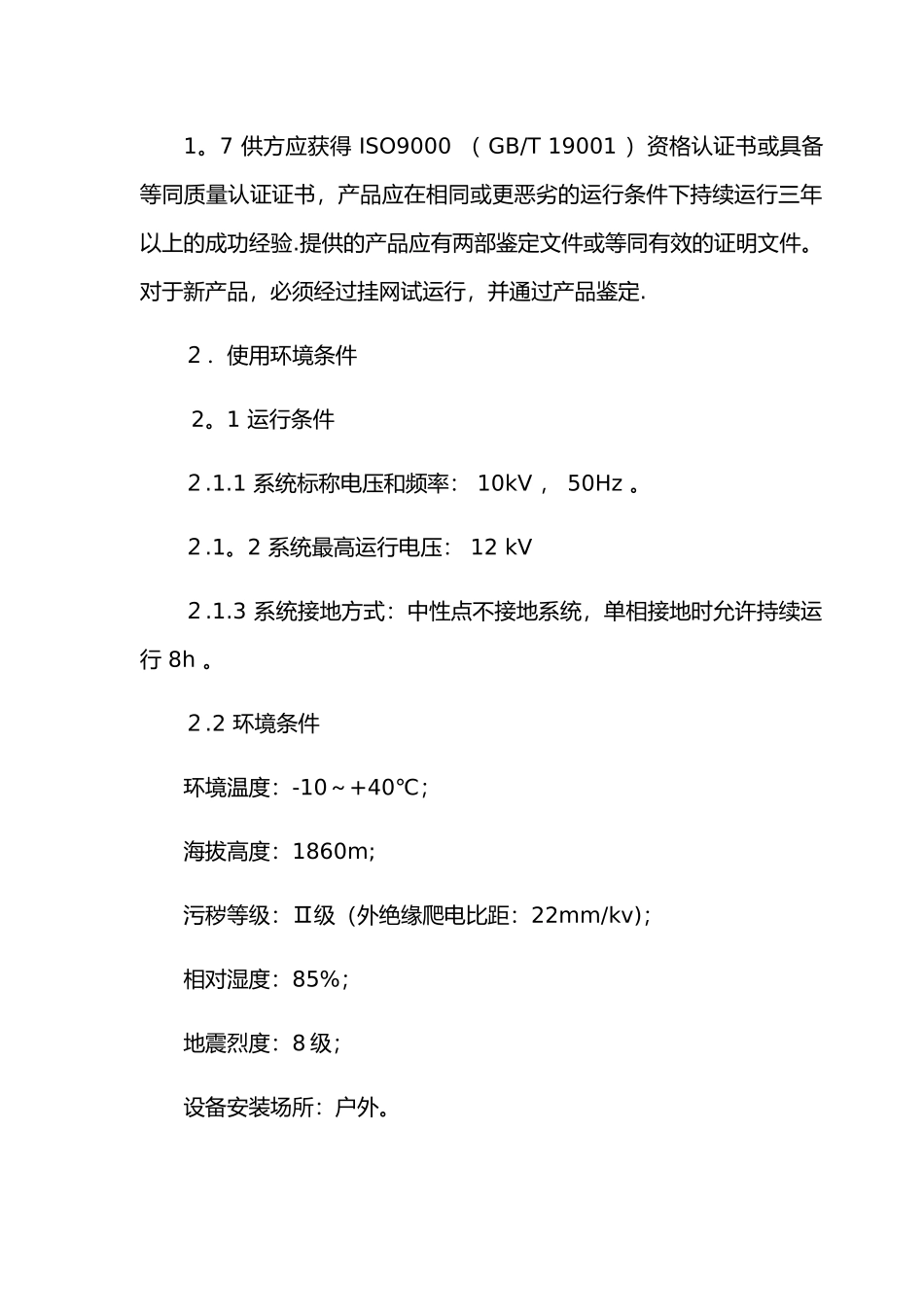

电线电缆施工规范_第2页
2/24

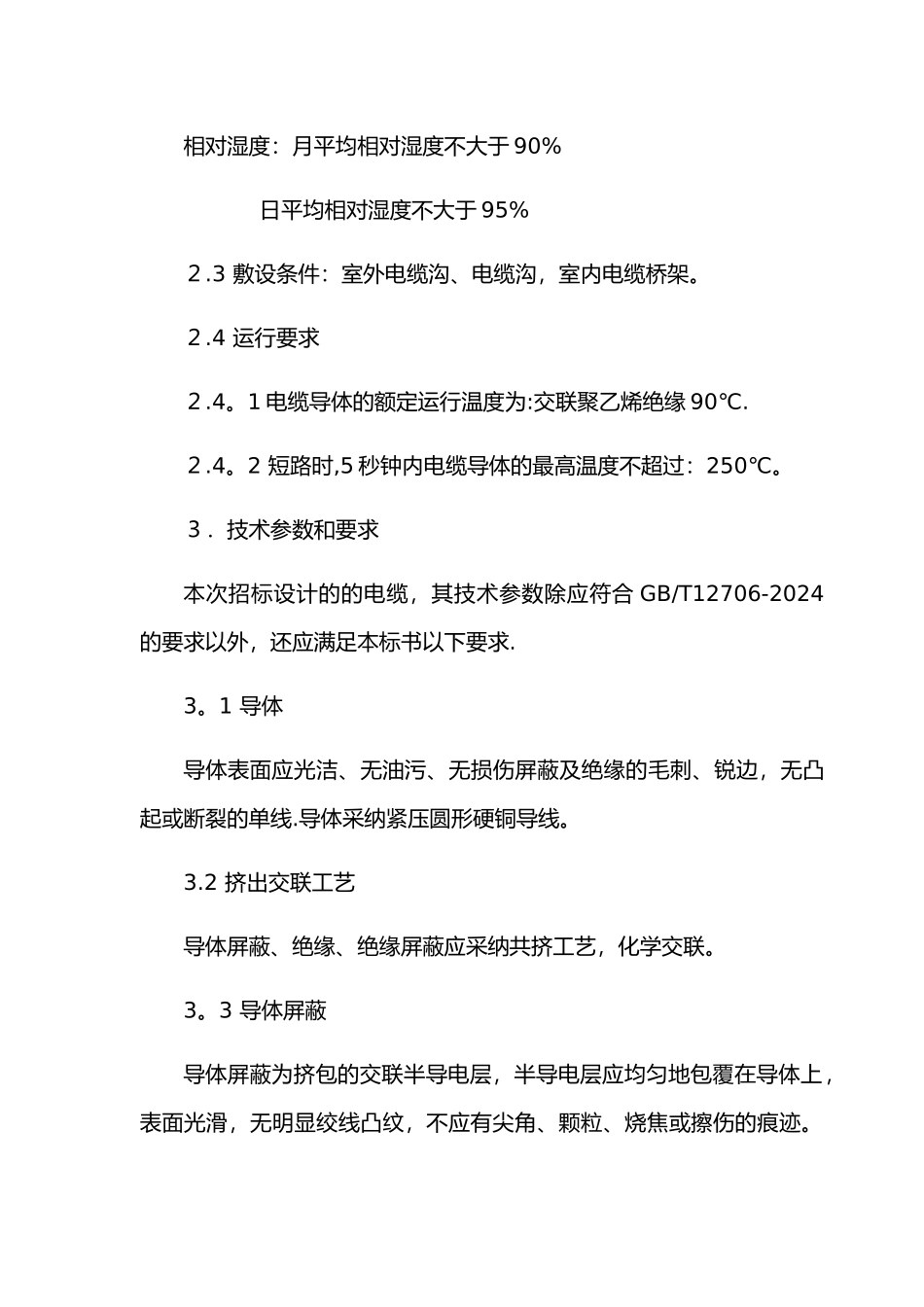

电线电缆施工规范_第3页
3/24
电线电缆技术要求(施工法律规范)(一)高压电缆1.总则 1.1 本技术法律规范书适用于 10kV 交联聚乙烯绝缘电缆,它提出了该电缆的功能设计、结构、性能和试验等方面的技术要求. 1.2 需方在本法律规范书中提出了最低限度的技术要求,并未规定所有的技术要求和适用的标准,未对一切技术细则作出规定,也未充分引述有关标准和法律规范的条文,供方应提供一套满足本法律规范书和现行有关标准要求的高质量产品及其相应服务。 1.3 假如供方没有以书面形式对本法律规范书的条款提出异议,则意味着供方提供的设备(或系统)完全满足本法律规范书的要求。如有异议,不管是多么微小,都应在投标书附表一“技术差异表"中加以详细描述。 1.4 本技术法律规范书经需供双方确认后作为订货合同的技术附件,与合同正文具有同等的法律效力。 1。5 供方须执行现行国家标准和行业标准。应遵循的主要现行标准如下: GB/T12706—2024 有矛盾时,按现行的技术要求较高的标准执行。 1.6 本技术法律规范书未尽事宜,由需供双方协商确定. 1。7 供方应获得 ISO9000 ( GB/T 19001 )资格认证书或具备等同质量认证证书,产品应在相同或更恶劣的运行条件下持续运行三年以上的成功经验.提供的产品应有两部鉴定文件或等同有效的证明文件。对于新产品,必须经过挂网试运行,并通过产品鉴定.2.使用环境条件 2。1 运行条件 2.1.1 系统标称电压和频率: 10kV , 50Hz 。 2.1。2 系统最高运行电压: 12 kV 2.1.3 系统接地方式:中性点不接地系统,单相接地时允许持续运行 8h 。 2.2 环境条件 环境温度:-10~+40℃;海拔高度:1860m;污秽等级:Ⅱ级(外绝缘爬电比距:22mm/kv);相对湿度:85%;地震烈度:8 级;设备安装场所:户外。相对湿度:月平均相对湿度不大于 90% 日平均相对湿度不大于 95%2.3 敷设条件:室外电缆沟、电缆沟,室内电缆桥架。 2.4 运行要求 2.4。1 电缆导体的额定运行温度为:交联聚乙烯绝缘 90℃. 2.4。2 短路时,5 秒钟内电缆导体的最高温度不超过:250℃。3.技术参数和要求 本次招标设计的的电缆,其技术参数除应符合 GB/T12706-2024的要求以外,还应满足本标书以下要求. 3。1 导体 导体表面应光洁、无油污、无损伤屏蔽及绝缘的毛刺、锐边,无凸起或断裂的单线.导体采纳紧压圆形硬铜导线。 3.2 挤出交联工艺 导体屏蔽、绝缘、绝缘屏蔽应采纳共挤工艺,化学交联。 3。3 导体屏蔽 导体屏...
