电袋除尘器调试方案

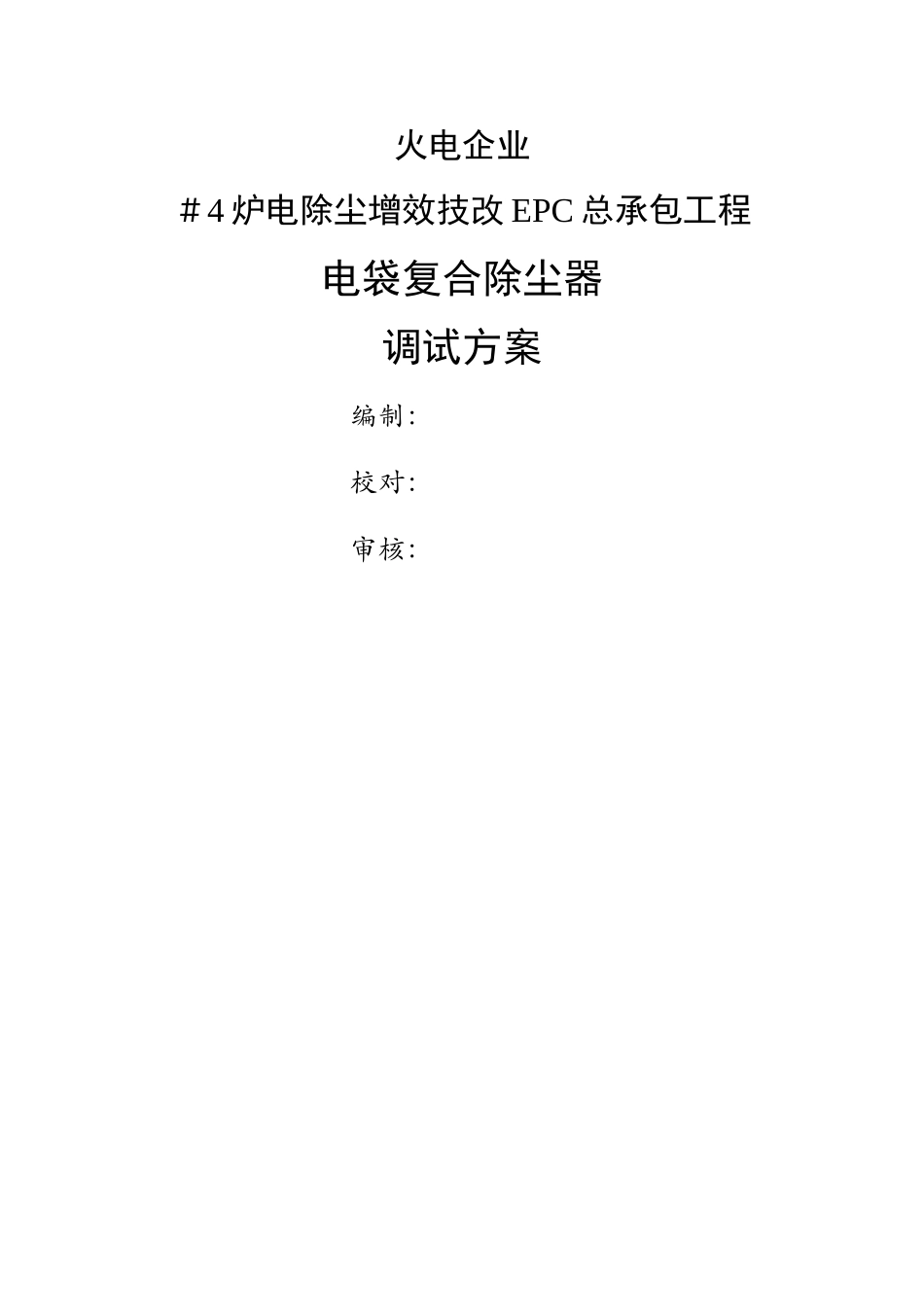

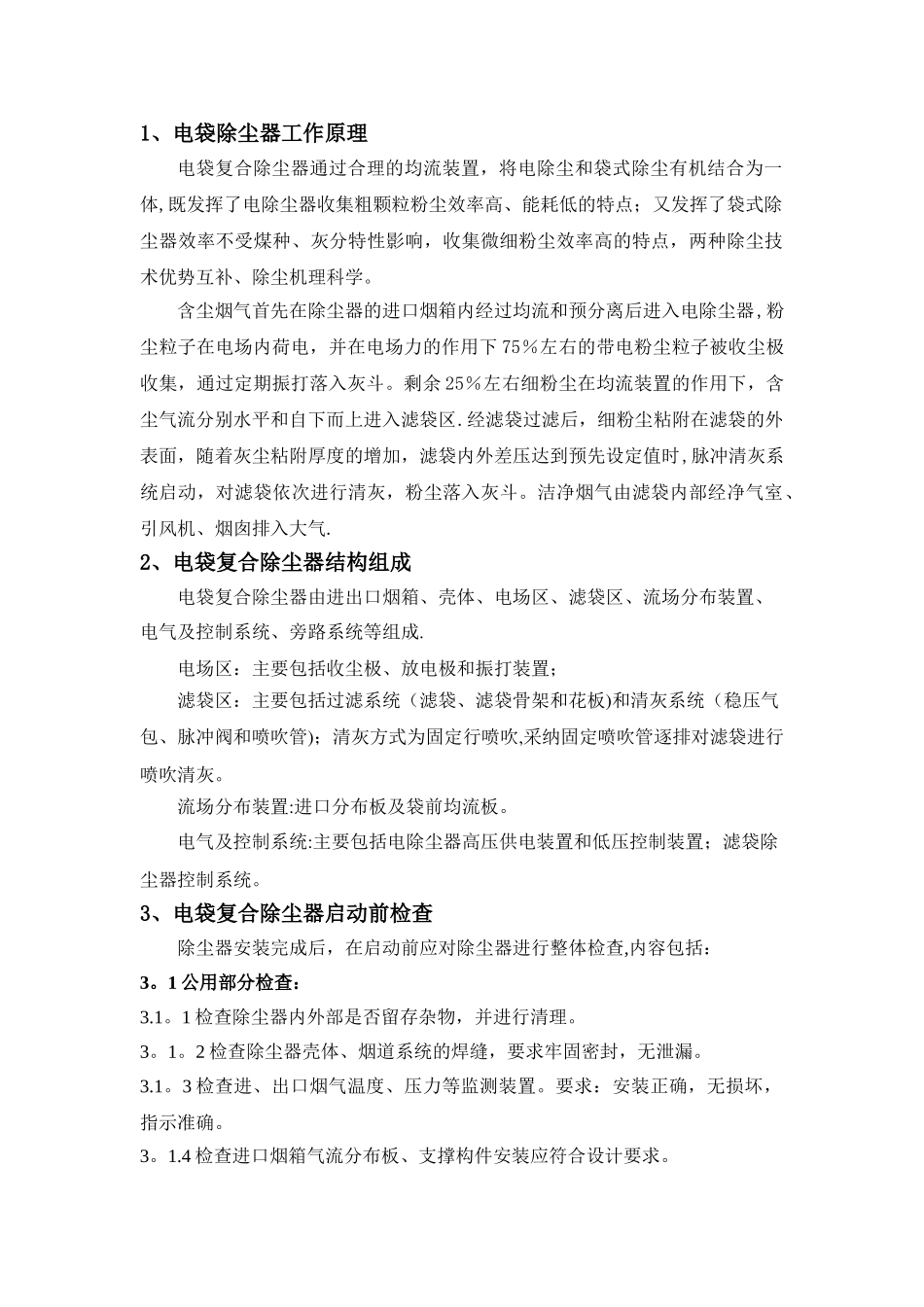

火电企业＃4 炉电除尘增效技改 EPC 总承包工程电袋复合除尘器调试方案编制： 校对：审核：1、电袋除尘器工作原理电袋复合除尘器通过合理的均流装置，将电除尘和袋式除尘有机结合为一体,既发挥了电除尘器收集粗颗粒粉尘效率高、能耗低的特点；又发挥了袋式除尘器效率不受煤种、灰分特性影响，收集微细粉尘效率高的特点，两种除尘技术优势互补、除尘机理科学。含尘烟气首先在除尘器的进口烟箱内经过均流和预分离后进入电除尘器,粉尘粒子在电场内荷电，并在电场力的作用下 75％左右的带电粉尘粒子被收尘极收集，通过定期振打落入灰斗。剩余 25％左右细粉尘在均流装置的作用下，含尘气流分别水平和自下而上进入滤袋区.经滤袋过滤后，细粉尘粘附在滤袋的外表面，随着灰尘粘附厚度的增加，滤袋内外差压达到预先设定值时,脉冲清灰系统启动，对滤袋依次进行清灰，粉尘落入灰斗。洁净烟气由滤袋内部经净气室、引风机、烟囱排入大气.2、电袋复合除尘器结构组成电袋复合除尘器由进出口烟箱、壳体、电场区、滤袋区、流场分布装置、电气及控制系统、旁路系统等组成.电场区：主要包括收尘极、放电极和振打装置；滤袋区：主要包括过滤系统（滤袋、滤袋骨架和花板)和清灰系统（稳压气包、脉冲阀和喷吹管)；清灰方式为固定行喷吹,采纳固定喷吹管逐排对滤袋进行喷吹清灰。流场分布装置:进口分布板及袋前均流板。电气及控制系统:主要包括电除尘器高压供电装置和低压控制装置；滤袋除尘器控制系统。3、电袋复合除尘器启动前检查除尘器安装完成后，在启动前应对除尘器进行整体检查,内容包括：3。1 公用部分检查：3.1。1 检查除尘器内外部是否留存杂物，并进行清理。3。1。2 检查除尘器壳体、烟道系统的焊缝，要求牢固密封，无泄漏。3.1。3 检查进、出口烟气温度、压力等监测装置。要求：安装正确，无损坏，指示准确。3。1.4 检查进口烟箱气流分布板、支撑构件安装应符合设计要求。3.1。5 检查平台栏杆布置合理,完整可靠。3.1.6 检查各检修门是否密封完好。3.1。7 检查照明、顶部起吊装置、危险警示标识牌安装是否合理,正确。3。1.8 检查上位机系统,包括高、低压控制柜接线及信号反馈是否正确；控制柜接线、系统运行指示是否正确；对不同运行模式控制程序进行检查,逻辑关系应符合设计要求，远程控制和就地操作正常,报警和跳闸功能正常。3.1.9 检查油漆、保温柔电缆桥架，要求安装完好、合理美观。3.1.10 检查旁路系统,旁路挡板门要求无泄露，开关灵活。3...
