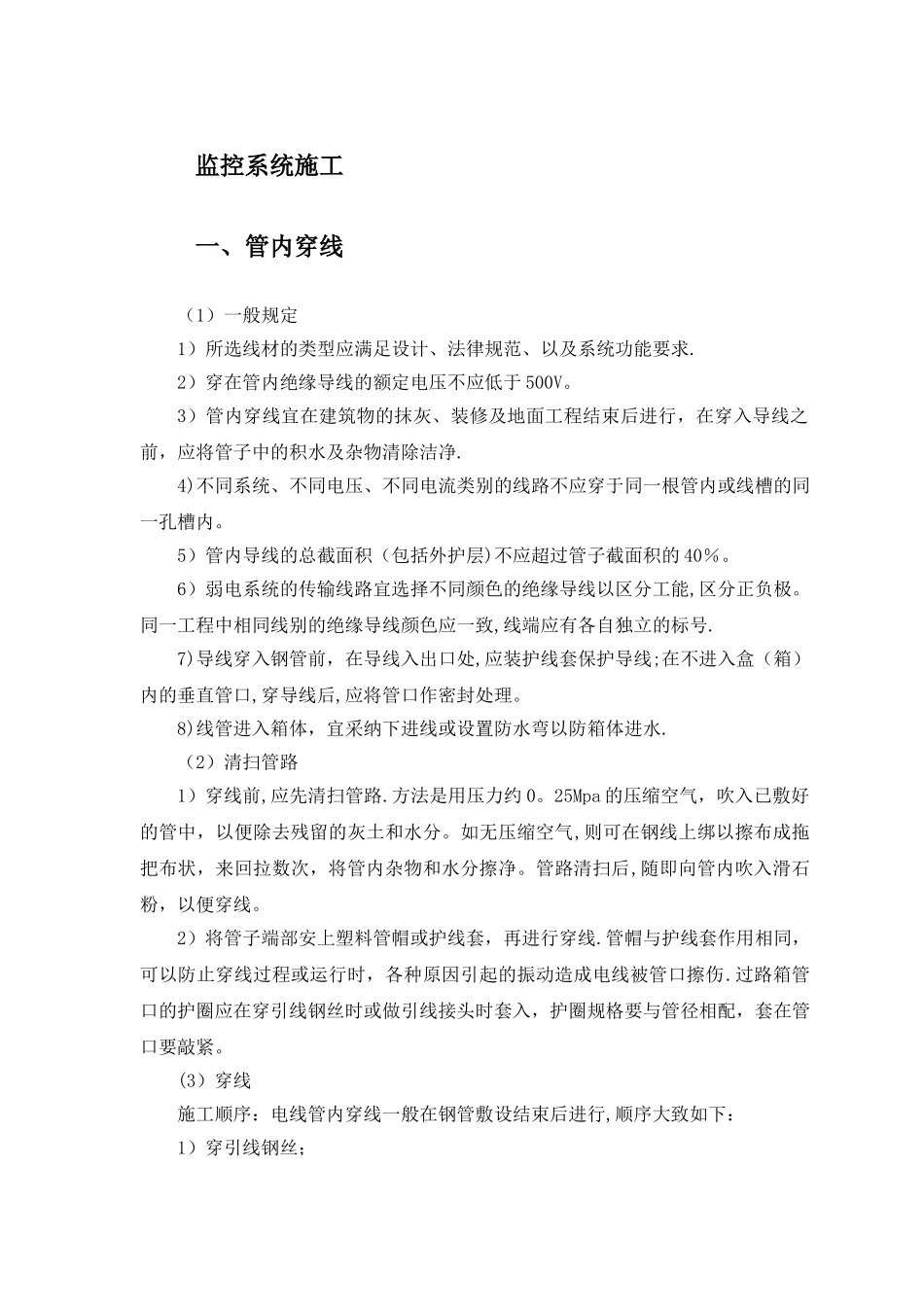

监控系统施工一、管内穿线（1）一般规定1）所选线材的类型应满足设计、法律规范、以及系统功能要求.2）穿在管内绝缘导线的额定电压不应低于 500V。3）管内穿线宜在建筑物的抹灰、装修及地面工程结束后进行，在穿入导线之前，应将管子中的积水及杂物清除洁净.4)不同系统、不同电压、不同电流类别的线路不应穿于同一根管内或线槽的同一孔槽内。5）管内导线的总截面积（包括外护层)不应超过管子截面积的 40％。6）弱电系统的传输线路宜选择不同颜色的绝缘导线以区分工能,区分正负极。同一工程中相同线别的绝缘导线颜色应一致,线端应有各自独立的标号.7)导线穿入钢管前，在导线入出口处,应装护线套保护导线;在不进入盒（箱）内的垂直管口,穿导线后,应将管口作密封处理。8)线管进入箱体，宜采纳下进线或设置防水弯以防箱体进水.（2）清扫管路1）穿线前,应先清扫管路.方法是用压力约 0。25Mpa 的压缩空气，吹入已敷好的管中，以便除去残留的灰土和水分。如无压缩空气,则可在钢线上绑以擦布成拖把布状，来回拉数次，将管内杂物和水分擦净。管路清扫后,随即向管内吹入滑石粉，以便穿线。2）将管子端部安上塑料管帽或护线套，再进行穿线.管帽与护线套作用相同，可以防止穿线过程或运行时，各种原因引起的振动造成电线被管口擦伤.过路箱管口的护圈应在穿引线钢丝时或做引线接头时套入，护圈规格要与管径相配，套在管口要敲紧。(3）穿线施工顺序：电线管内穿线一般在钢管敷设结束后进行,顺序大致如下：1）穿引线钢丝；2)放线；3）做拉线头子（牵引电缆网套)；4)穿线（一人放线，一人拉线）；5）剪断导线。管口护圈，由于穿线情况不同，必须在相应步骤中套入。其中，穿线应从分路的终端向接线箱的方向进行，也即先分路后总线。在垂直管路中，为减少管内导线的下垂力，保证导线不因自重而折断，应在下列情况下装设接线盒：电话电缆管路大于 15mm；控制电缆和其它截面（铜芯)在2.5mm2 以下的绝缘线，当管路长度超过 20m 时。导线应在接线盒内固定一次，以减缓导线的自重拉力。对于必须从现场受控设备直接接入主控设备的长距离放线，应注意保护线路的绝缘，并在相应管路转弯和设备终端处适当的预留长度。线路中间接头应用专用压线帽或涮锡处理，以确保接触的可靠性，并确保与管路绝缘。线槽内穿线的要求基本与管内穿线标准一致。特别注意线槽接头间的毛刺在穿线之前进行处理，以免在穿线过程中损坏线路绝缘。当系统安装完毕后，进入调试阶段，必须按分系统...
