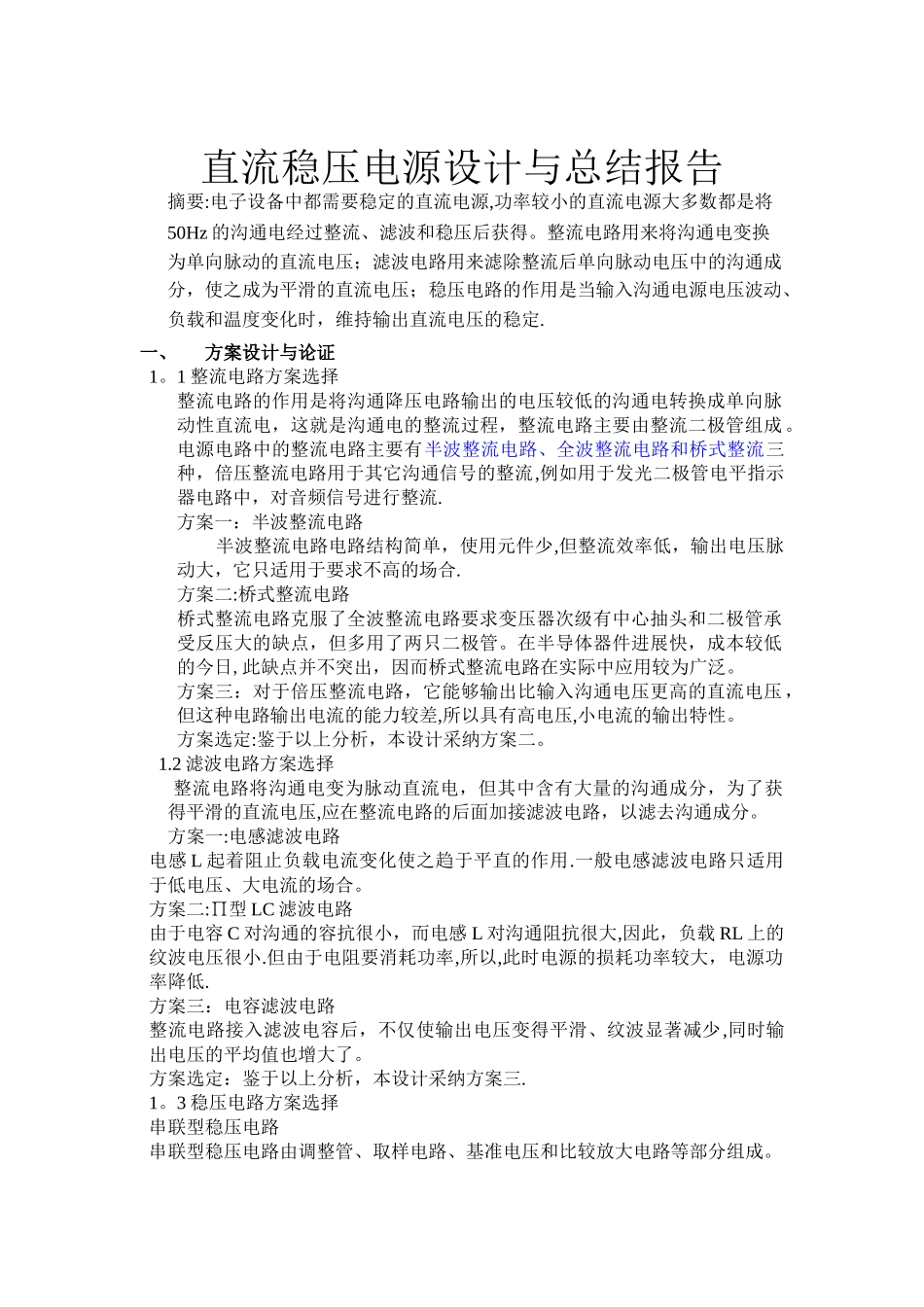

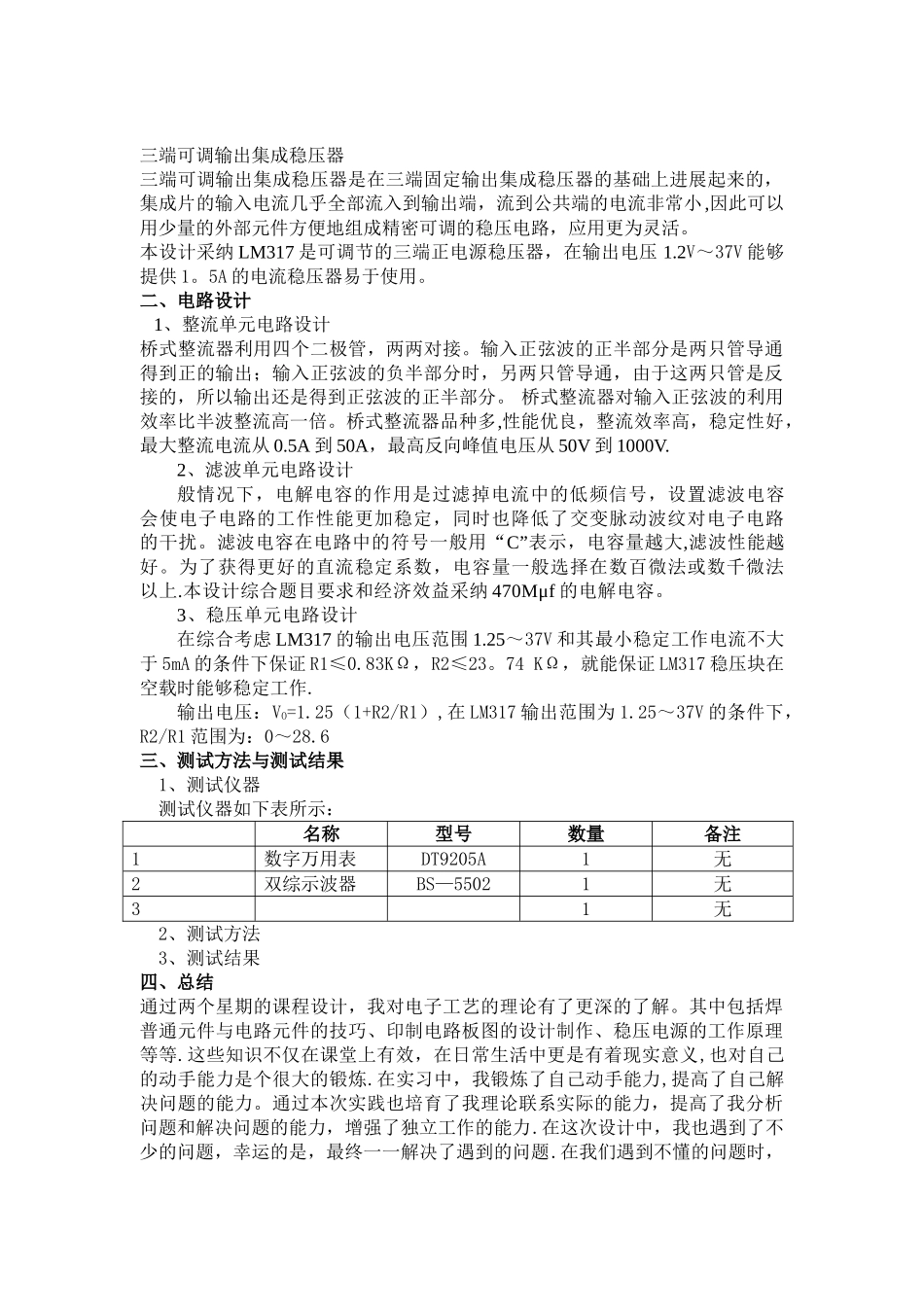

直流稳压电源设计与总结报告摘要:电子设备中都需要稳定的直流电源,功率较小的直流电源大多数都是将50Hz 的沟通电经过整流、滤波和稳压后获得。整流电路用来将沟通电变换为单向脉动的直流电压；滤波电路用来滤除整流后单向脉动电压中的沟通成分，使之成为平滑的直流电压；稳压电路的作用是当输入沟通电源电压波动、负载和温度变化时，维持输出直流电压的稳定.一、方案设计与论证 1。1 整流电路方案选择整流电路的作用是将沟通降压电路输出的电压较低的沟通电转换成单向脉动性直流电，这就是沟通电的整流过程，整流电路主要由整流二极管组成。电源电路中的整流电路主要有半波整流电路、全波整流电路和桥式整流三种，倍压整流电路用于其它沟通信号的整流,例如用于发光二极管电平指示器电路中，对音频信号进行整流.方案一：半波整流电路 半波整流电路电路结构简单，使用元件少,但整流效率低，输出电压脉动大，它只适用于要求不高的场合.方案二:桥式整流电路桥式整流电路克服了全波整流电路要求变压器次级有中心抽头和二极管承受反压大的缺点，但多用了两只二极管。在半导体器件进展快，成本较低的今日,此缺点并不突出，因而桥式整流电路在实际中应用较为广泛。方案三：对于倍压整流电路，它能够输出比输入沟通电压更高的直流电压，但这种电路输出电流的能力较差,所以具有高电压,小电流的输出特性。方案选定:鉴于以上分析，本设计采纳方案二。1.2 滤波电路方案选择 整流电路将沟通电变为脉动直流电，但其中含有大量的沟通成分，为了获得平滑的直流电压,应在整流电路的后面加接滤波电路，以滤去沟通成分。方案一:电感滤波电路电感 L 起着阻止负载电流变化使之趋于平直的作用.一般电感滤波电路只适用于低电压、大电流的场合。方案二:∏型 LC 滤波电路由于电容 C 对沟通的容抗很小，而电感 L 对沟通阻抗很大,因此，负载 RL 上的纹波电压很小.但由于电阻要消耗功率,所以,此时电源的损耗功率较大，电源功率降低.方案三：电容滤波电路整流电路接入滤波电容后，不仅使输出电压变得平滑、纹波显著减少,同时输出电压的平均值也增大了。方案选定：鉴于以上分析，本设计采纳方案三.1。3 稳压电路方案选择串联型稳压电路串联型稳压电路由调整管、取样电路、基准电压和比较放大电路等部分组成。三端可调输出集成稳压器三端可调输出集成稳压器是在三端固定输出集成稳压器的基础上进展起来的，集成片的输入电流几乎全部流入到输出端，流到公共端的电流...
