直流系统技术协议

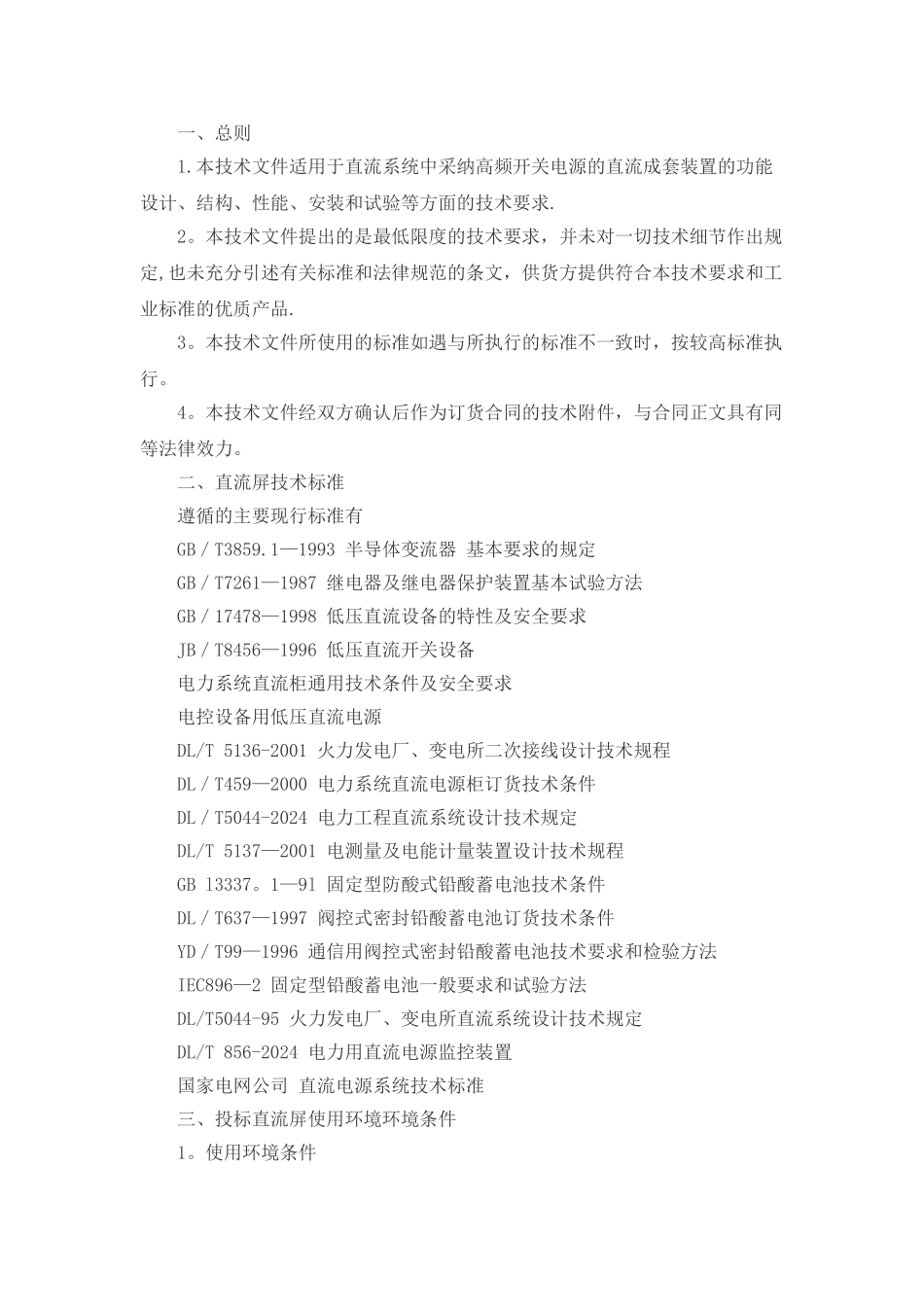

一、总则1.本技术文件适用于直流系统中采纳高频开关电源的直流成套装置的功能设计、结构、性能、安装和试验等方面的技术要求.2。本技术文件提出的是最低限度的技术要求，并未对一切技术细节作出规定,也未充分引述有关标准和法律规范的条文，供货方提供符合本技术要求和工业标准的优质产品.3。本技术文件所使用的标准如遇与所执行的标准不一致时，按较高标准执行。4。本技术文件经双方确认后作为订货合同的技术附件，与合同正文具有同等法律效力。二、直流屏技术标准遵循的主要现行标准有GB／T3859.1—1993 半导体变流器 基本要求的规定GB／T7261—1987 继电器及继电器保护装置基本试验方法GB／17478—1998 低压直流设备的特性及安全要求JB／T8456—1996 低压直流开关设备电力系统直流柜通用技术条件及安全要求电控设备用低压直流电源DL/T 5136-2001 火力发电厂、变电所二次接线设计技术规程DL／T459—2000 电力系统直流电源柜订货技术条件DL／T5044-2024 电力工程直流系统设计技术规定DL/T 5137—2001 电测量及电能计量装置设计技术规程GB l3337。1—9l 固定型防酸式铅酸蓄电池技术条件DL／T637—1997 阀控式密封铅酸蓄电池订货技术条件YD／T99—1996 通信用阀控式密封铅酸蓄电池技术要求和检验方法IEC896—2 固定型铅酸蓄电池一般要求和试验方法DL/T5044-95 火力发电厂、变电所直流系统设计技术规定DL/T 856-2024 电力用直流电源监控装置国家电网公司 直流电源系统技术标准三、投标直流屏使用环境环境条件1。使用环境条件1。1 海拔高度：~2000 米1。2 耐地震能力:地面水平加速度：0。3g 地面垂直加速度：0。15g2。室内安装条件2。1 室内的温度和湿度2.2 最高气温:40℃2.3 最低气温：-15℃2.4 相对湿度（25℃）：≤95％2。5 供电电压：AC380V2。6 供电频率：50Hz四、投标直流屏技术性能1.设备概况1。1 直流系统额定电压 :220V。1.2 高频开关电源模块 ：充电柜 10A 电源模块 3 台.（艾默生）1.3 蓄电池: 选用 100Ah/12V 蓄电池，共 18 只。1.4 柜体数量:2 面柜。充馈电柜 1 面、电池柜 1 面。1.5 沟通输入：2 路 380V；频率： 50Hz。1。6 合闸馈线输出回路:4 回路；控制馈线输出回路: 6 回路。1.7 柜内充电回路和蓄电池回路装设电流表(蓄电池回路电流表精度达到0。5 级）电压表等表计。2．直流屏基本技术条件2。1 稳压精度：＜0.5％2。2 稳流精度：＜0.5%2.3 纹波系数：＜0。1%2。4...
