石材(短槽式)幕墙的施工工艺VIP专享

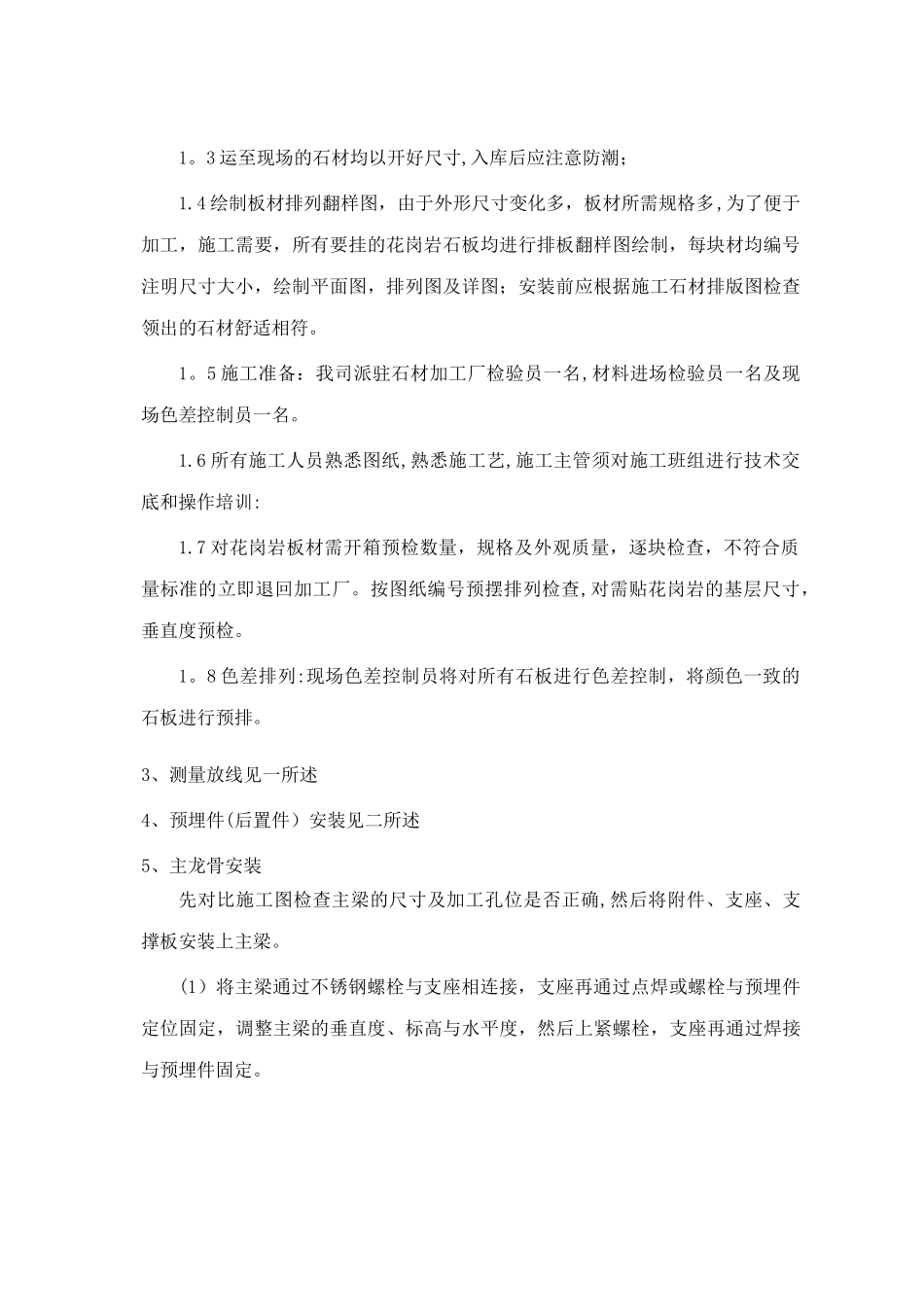

第二节 石材(短槽式）幕墙施工工艺流程本工程石材幕墙采纳钢主梁、钢横梁、短槽支撑体系，其包括办公楼石材幕墙、教学楼连廊石材幕墙、教学楼石材园柱等.石材幕墙施工工序简图：测量放线→埋件（后置件）安装→主龙骨安装（钢梁）→次龙骨（铝横梁）→石材板面安装→注胶→清洁、验收1、石材选择及加工1.1 石材的选择（1）材料选择：须选用一个矿脉的石材，保证花岗岩的物理性能无差异；（2)石材外装饰面的色差控制：以业主确定的石材样板为色差控制标准，从荒料开始就进行选择色泽一致的原料，才能做主花岗岩板材基本上无色差现象.(3）板块加工程序：首先对荒料进行编号,再根据编号顺序逐一进行石纹规律调查,将石纹一致的加工锯成板胚，再将每块荒料的板胚进行编号，选定所需的表达面，而后把板胚粗磨打平，打平到符合部颁标准 T205—83 的要求。1.2 石材的加工（1）产品表面光泽度须达到 85 度以上，表面平整度误差不超过 0。5MM，角度偏差不超过 0。5MM,几何尺寸要达到（+0MM,—1MM）的要求，厚度偏差不超出(+1MM，—2MM）；（2）产品表面色差尽量控制基本一致，但不允许有石胆、石蛇、射线、扫花及边角有损现象.（3）板材加工完后，须在石板背面涂刷两道防水涂料;1。3 运至现场的石材均以开好尺寸,入库后应注意防潮；1.4 绘制板材排列翻样图，由于外形尺寸变化多，板材所需规格多,为了便于加工，施工需要，所有要挂的花岗岩石板均进行排板翻样图绘制，每块材均编号注明尺寸大小，绘制平面图，排列图及详图；安装前应根据施工石材排版图检查领出的石材舒适相符。1。5 施工准备：我司派驻石材加工厂检验员一名,材料进场检验员一名及现场色差控制员一名。1.6 所有施工人员熟悉图纸,熟悉施工艺,施工主管须对施工班组进行技术交底和操作培训:1.7 对花岗岩板材需开箱预检数量，规格及外观质量，逐块检查，不符合质量标准的立即退回加工厂。按图纸编号预摆排列检查,对需贴花岗岩的基层尺寸，垂直度预检。1。8 色差排列:现场色差控制员将对所有石板进行色差控制，将颜色一致的石板进行预排。3、测量放线见一所述4、预埋件(后置件）安装见二所述5、主龙骨安装先对比施工图检查主梁的尺寸及加工孔位是否正确,然后将附件、支座、支撑板安装上主梁。(1）将主梁通过不锈钢螺栓与支座相连接，支座再通过点焊或螺栓与预埋件定位固定，调整主梁的垂直度、标高与水平度，然后上紧螺栓，支座再通过焊接与预埋件固定。(2)主梁连接支座的加工:连接件...
