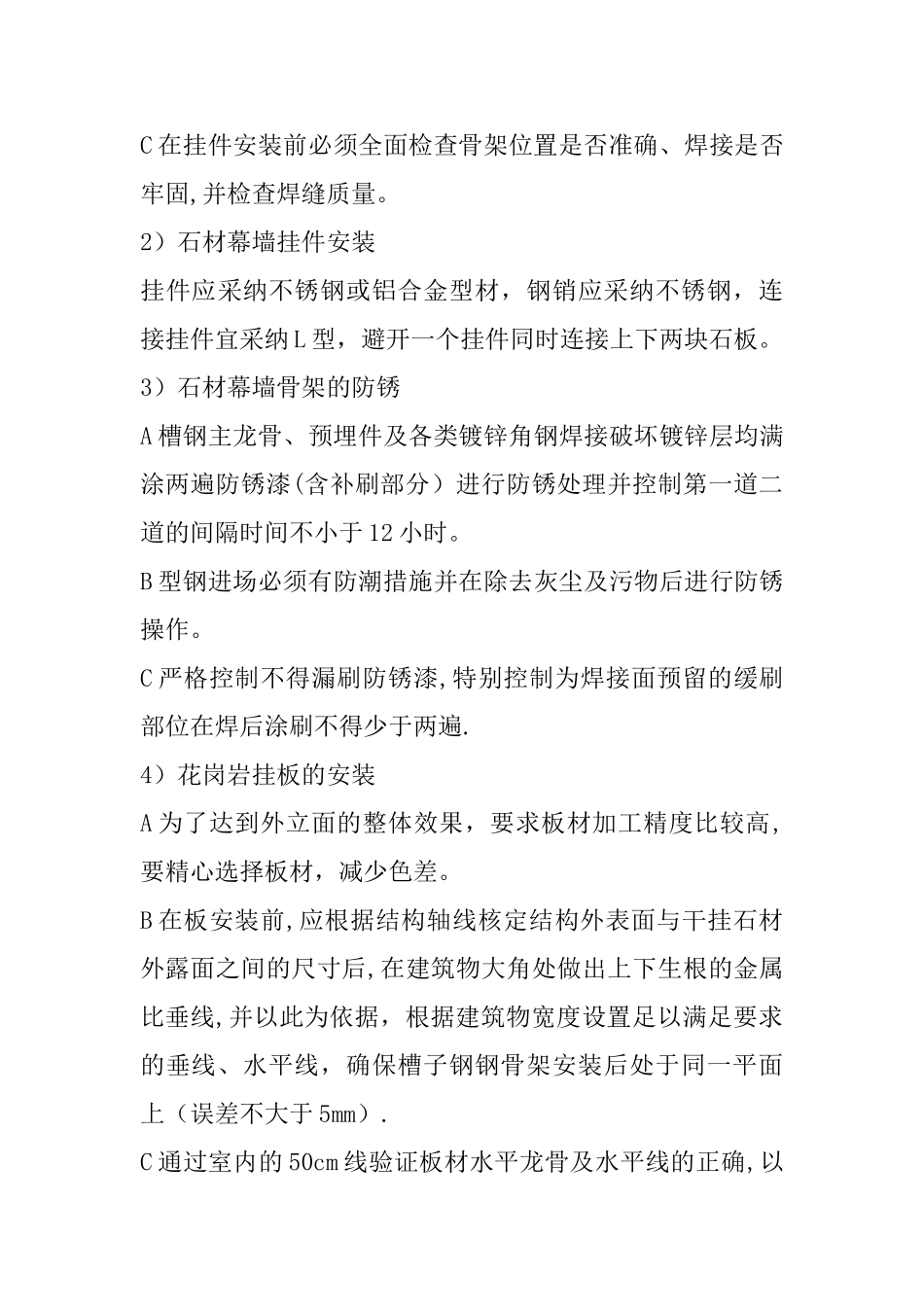

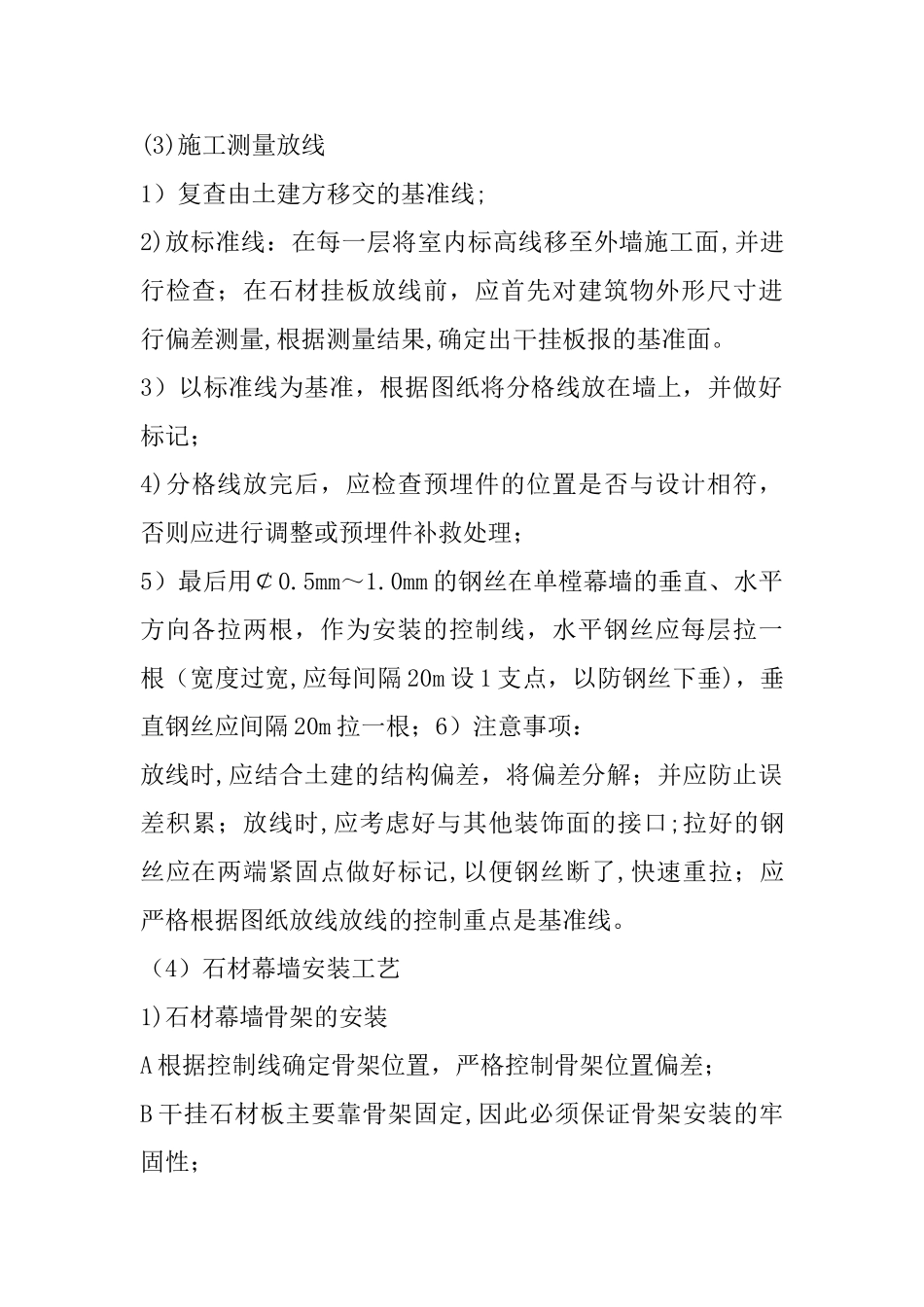

1、石材幕墙安装工艺流程图2、操作工艺(1)安装施工准备1)编制材料、制品、机具的详细进场计划;2)落实各项需用计划;3)编制施工进度计划;4)做好技术交底工作;5)搬运、吊装构件时不得碰撞、损坏和污染构件;6)构件储存时应依照安装顺序排列放置,旋转架应有足够的承载力和刚度。在室个储存时应实行保护措施;7)构件安装前应检查制造合格证,不合格的构件不得安装。(2)预埋件的安装1)根据土建进度,从下向上逐层安装预埋件;2)根据幕墙的设计分格尺寸用经纬仪或其他测量仪器进行分格定位;3)检查定位无误后,按图纸要求埋设铁件;4)安装埋件要实行措施防止浇筑混凝土时埋件位移,控制好埋件表面的水平或垂直,严禁歪、斜、倾等。5)检查预埋件是否牢固、位置是否准确。预埋件的位置误差应按设计要求进行复查。当设计院无明确要求时,预埋件的标高偏差不应大于 10mm,预埋件的位置 与设计位置偏差不应大于 20mm.基准线移交调整埋件复检基础尺寸检查埋件位置放 线检查放线精度安装连接铁件安装骨架不锈钢挂件安装质量检查石材挂板安装质量检查密 封清扫全面综合检查竣工交付质量检查(3)施工测量放线1)复查由土建方移交的基准线;2)放标准线:在每一层将室内标高线移至外墙施工面,并进行检查;在石材挂板放线前,应首先对建筑物外形尺寸进行偏差测量,根据测量结果,确定出干挂板报的基准面。3)以标准线为基准,根据图纸将分格线放在墙上,并做好标记;4)分格线放完后,应检查预埋件的位置是否与设计相符,否则应进行调整或预埋件补救处理;5)最后用¢0.5mm~1.0mm 的钢丝在单樘幕墙的垂直、水平方向各拉两根,作为安装的控制线,水平钢丝应每层拉一根(宽度过宽,应每间隔 20m 设 1 支点,以防钢丝下垂),垂直钢丝应间隔 20m 拉一根;6)注意事项:放线时,应结合土建的结构偏差,将偏差分解;并应防止误差积累;放线时,应考虑好与其他装饰面的接口;拉好的钢丝应在两端紧固点做好标记,以便钢丝断了,快速重拉;应严格根据图纸放线放线的控制重点是基准线。(4)石材幕墙安装工艺1)石材幕墙骨架的安装A 根据控制线确定骨架位置,严格控制骨架位置偏差;B 干挂石材板主要靠骨架固定,因此必须保证骨架安装的牢固性;C 在挂件安装前必须全面检查骨架位置是否准确、焊接是否牢固,并检查焊缝质量。2)石材幕墙挂件安装挂件应采纳不锈钢或铝合金型材,钢销应采纳不锈钢,连接挂件宜采纳 L 型,避开一个挂件同时连接上下两块石板。3)石材...
