市政管道对接专项方案设计

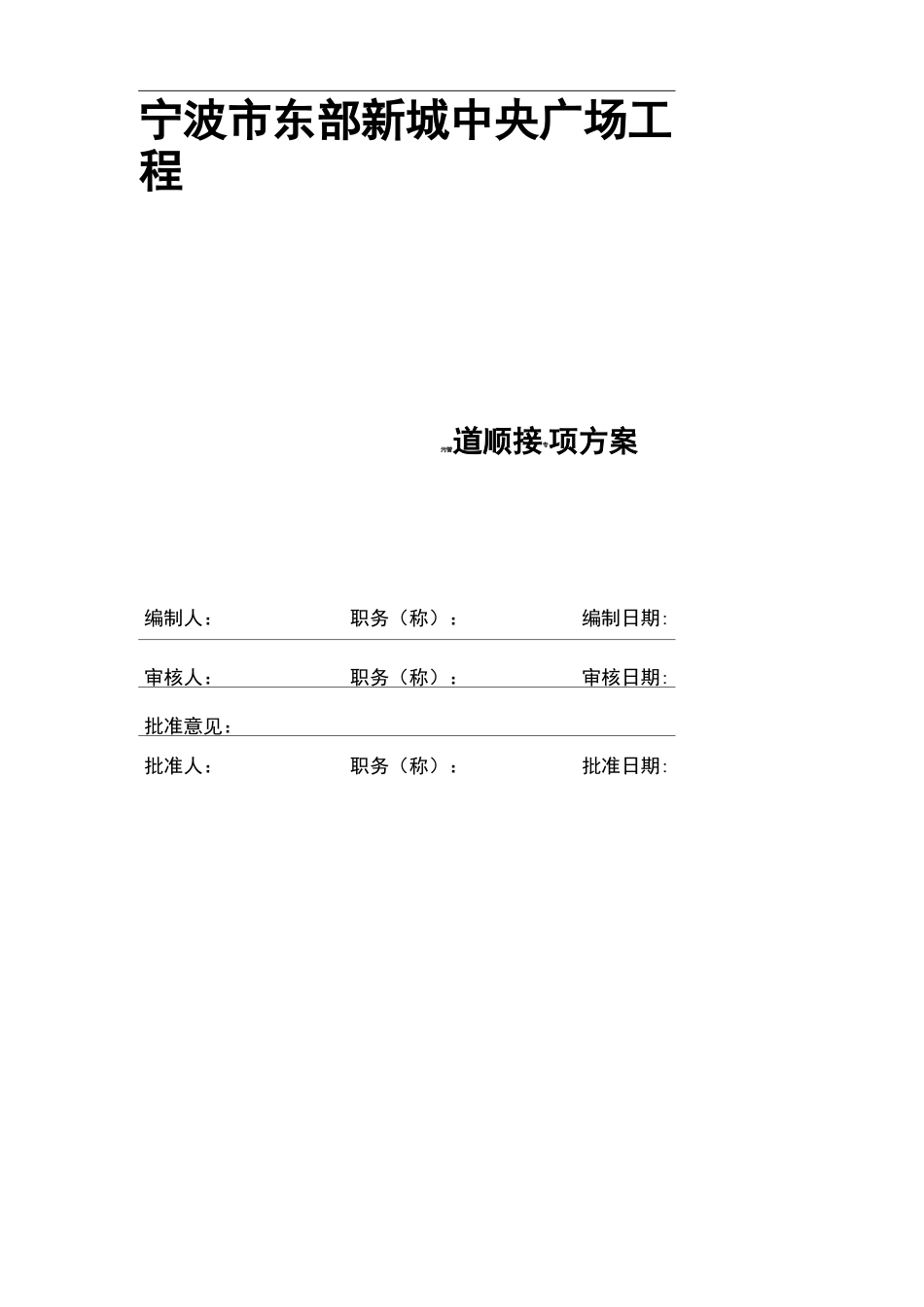

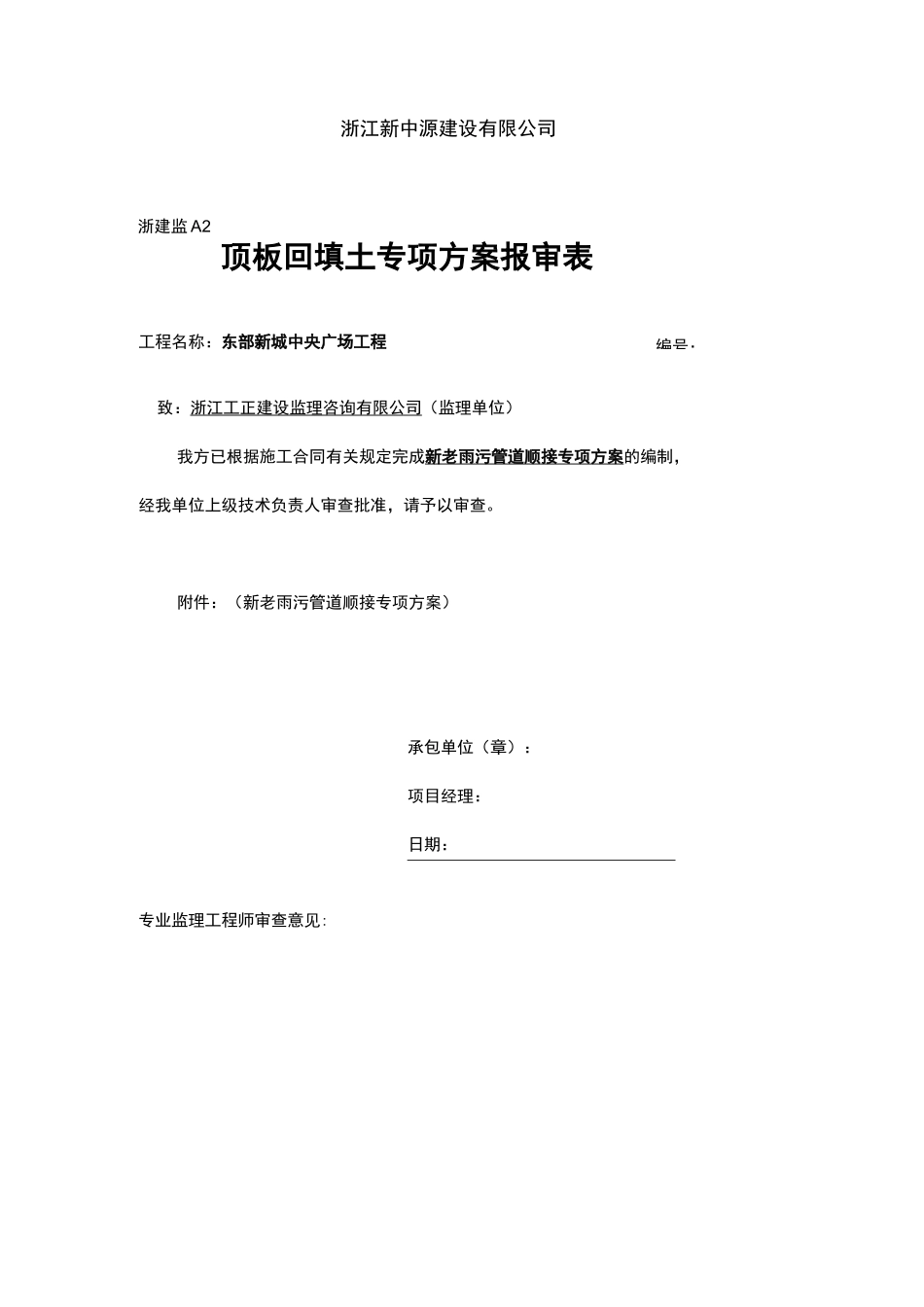

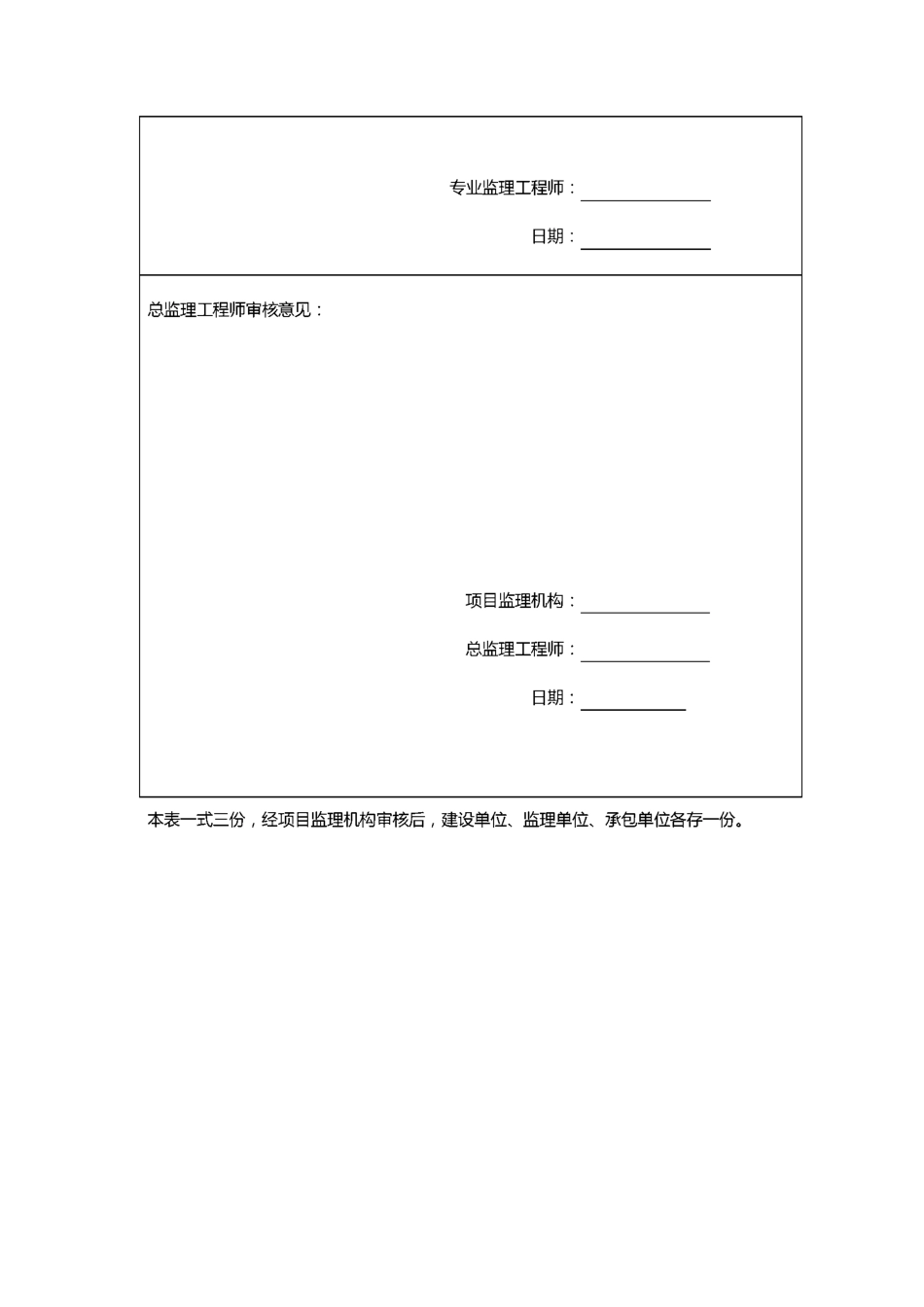

宁波市东部新城中央广场工程污管道顺接专项方案编制人：职务（称）：编制日期:审核人：职务（称）：审核日期:批准意见：批准人：职务（称）：批准日期:编号：浙江新中源建设有限公司顶板回填土专项方案报审表工程名称：东部新城中央广场工程致：浙江工正建设监理咨询有限公司（监理单位）我方已根据施工合同有关规定完成新老雨污管道顺接专项方案的编制，经我单位上级技术负责人审查批准，请予以审查。附件：（新老雨污管道顺接专项方案）承包单位（章）：项目经理：日期：专业监理工程师审查意见:浙建监 A2一、工程概况工程地点位于东部新城中央广场，南临宁东路，北临民安路，西至昌乐路。广场内部新建市政雨污管网接入外围大市政雨污管网，因大市政雨污主管均在已建沥青道路内，新管接入时，需破除相应一部分的沥青道路，而破除位置地下管路比较复杂，均有燃气管、综合管网。雨污管线接入点共 5 处，分别为：1 承源路通往民安路的污水管管径 300mm,民安路对应预留井内管径为 300mm，雨水接入管管径为 500mm，预留井内管径为 500mm，雨污管埋深均为 1.2m；2、和源路通往民安路的污水管径为 300mm，对应预留井内管径为 300mm，埋深为 1.3m;雨水接入管管径为400mm，预留井内管径为 800mm，埋深为 1.4m。3、承源路通往宁东路的污水管管径为 600mm，对应预留井内管径为 700mm，埋深为 1.1m；雨水接入管管径为400mm，对应预留井管径为 700mm，埋深为 1.3m。4、和源路通往宁东路的污水管管径为 600mm 对应预留井内管径为 700mm，埋深为 1.1m；雨水接入管管径为400mm，对应预留井管径为 700mm，埋深为 1.3m。5、宝华街西段通往昌乐路的污水管管径为 300mm 对应预留井内管径为 300mm，埋深为 1.2m；雨水接入管管径为500mm，对应预留井管径为 500mm，埋深为 1.3m。（附图）以上五处管线均未出现“大管套入小管”现象，且均有一定的高低差，满足管道顺接和管道排水所需的各项指标。二、施工准备1、现场准备（1）开工前邀请相关上级人员进行现场测量交底，按设计图纸认清实地水准基点、导线桩和栓桩做好桩位记录。（2）对各种地下管线等隐蔽设施，必须在施工前与有关单位联系，弄清具体种类、尺寸、位置、高度，重要管缆应插牌标记，并要求所属单位派人现场监护，层层交待清楚，落实到具体人员，并留好相关原始记录。2、技术上的准备⑴ 组织相关技术人员进行技术会审，同时取得各项技术资料。做好有关图集标准、规范的搜集...
