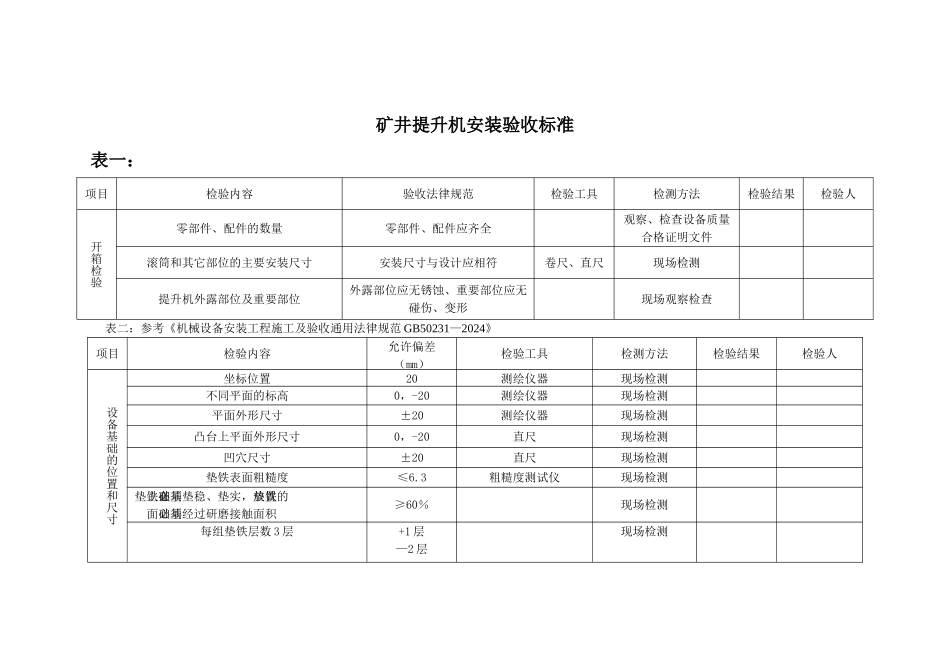

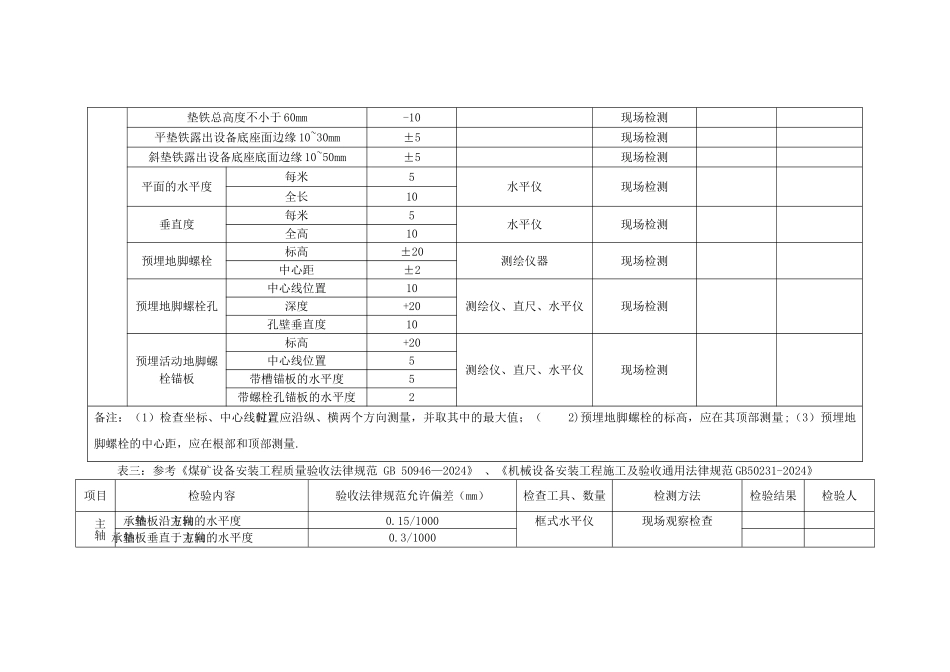

矿井提升机安装验收标准 表一： 项目检验内容验收法律规范检验工具检测方法检验结果检验人开箱检验零部件、配件的数量零部件、配件应齐全观察、检查设备质量合格证明文件滚筒和其它部位的主要安装尺寸安装尺寸与设计应相符卷尺、直尺现场检测提升机外露部位及重要部位外露部位应无锈蚀、重要部位应无碰伤、变形现场观察检查表二：参考《机械设备安装工程施工及验收通用法律规范 GB50231—2024》项目检验内容允许偏差（mm）检验工具检测方法检验结果检验人设备基础的位置和尺寸坐标位置20测绘仪器现场检测不同平面的标高0，-20测绘仪器现场检测平面外形尺寸±20测绘仪器现场检测凸台上平面外形尺寸0，-20直尺现场检测凹穴尺寸±20直尺现场检测垫铁表面粗糙度≤6.3粗糙度测试仪现场检测垫铁在基础上必须垫稳、垫实，放置垫铁的基础面必须经过研磨接触面积≥60％现场检测每组垫铁层数 3 层+1 层—2 层现场检测垫铁总高度不小于 60mm-10现场检测平垫铁露出设备底座面边缘 10~30mm±5现场检测斜垫铁露出设备底座底面边缘 10~50mm±5现场检测平面的水平度每米5水平仪现场检测全长10垂直度每米5水平仪现场检测全高10预埋地脚螺栓标高±20测绘仪器现场检测中心距±2预埋地脚螺栓孔中心线位置10测绘仪、直尺、水平仪现场检测深度+20孔壁垂直度10预埋活动地脚螺栓锚板标高+20测绘仪、直尺、水平仪现场检测中心线位置5带槽锚板的水平度5带螺栓孔锚板的水平度2备注：（1）检查坐标、中心线位置时，应沿纵、横两个方向测量，并取其中的最大值；（2)预埋地脚螺栓的标高，应在其顶部测量;（3）预埋地脚螺栓的中心距，应在根部和顶部测量. 表三：参考《煤矿设备安装工程质量验收法律规范 GB 50946—2024》 、《机械设备安装工程施工及验收通用法律规范 GB50231-2024》 项目检验内容验收法律规范允许偏差（mm）检查工具、数量检测方法检验结果检验人主轴轴承垫板沿主轴方向的水平度0.15/1000框式水平仪现场观察检查轴承垫板垂直于主轴方向的水平度0.3/1000两轴承垫板沿长度方向的水平度1.0/1000绳槽半径 R(mm）0～-0。2做样板检查两相邻绳槽中心距（mm）±1。6游标卡尺尺量检查各绳槽底的直径 D 最大最小直径之差0。5样板检查轴承座沿主轴方向的水平度0。1/1000框式水平仪现场观察检查轴承座垂直于主轴方向的水平度0.15/1000减速器安装减速器内部、转动部位接合面、静止部位接合面减速器内必须清洁无杂物，转动部位的接合面油边擦干后 5min 不...
