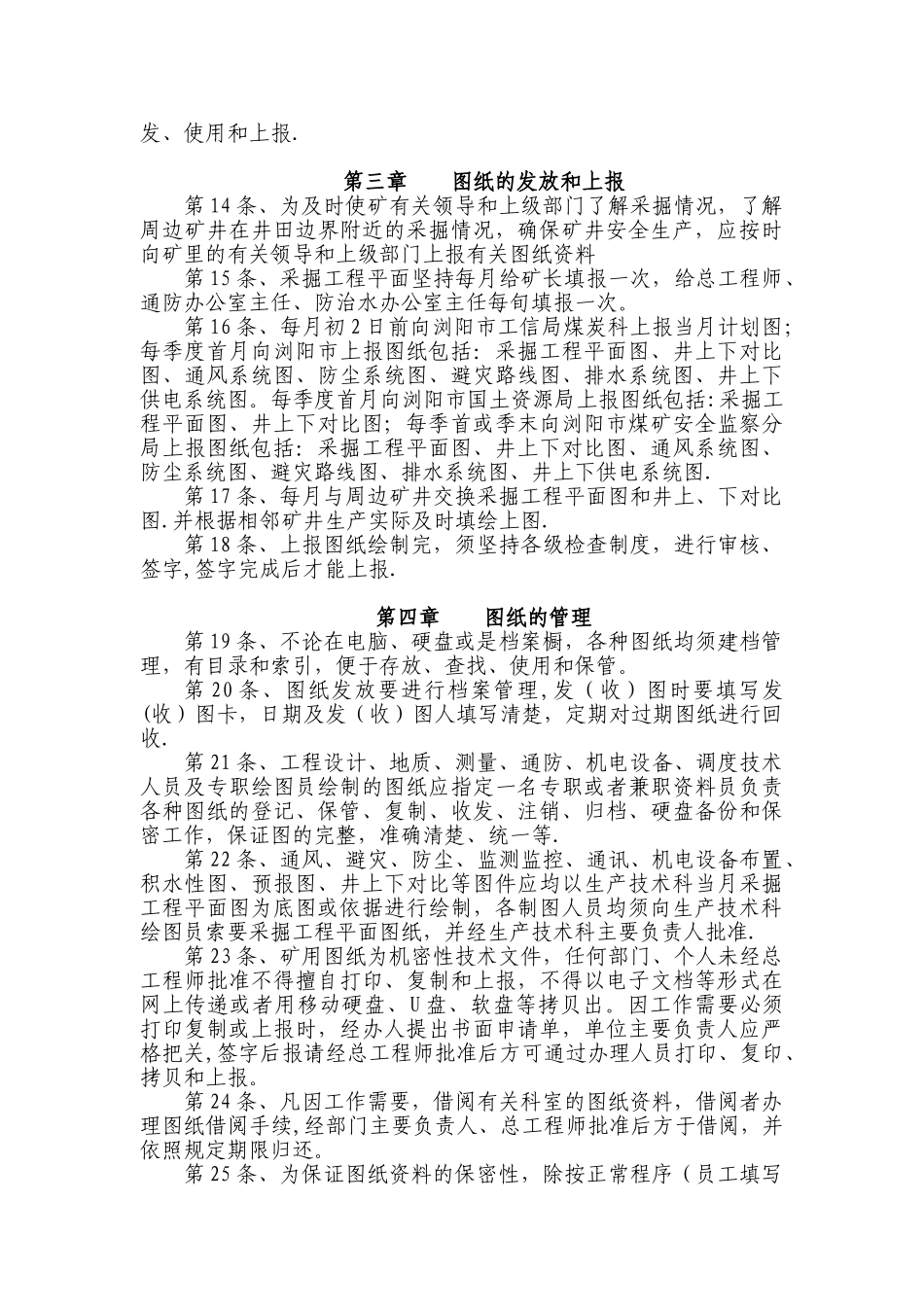

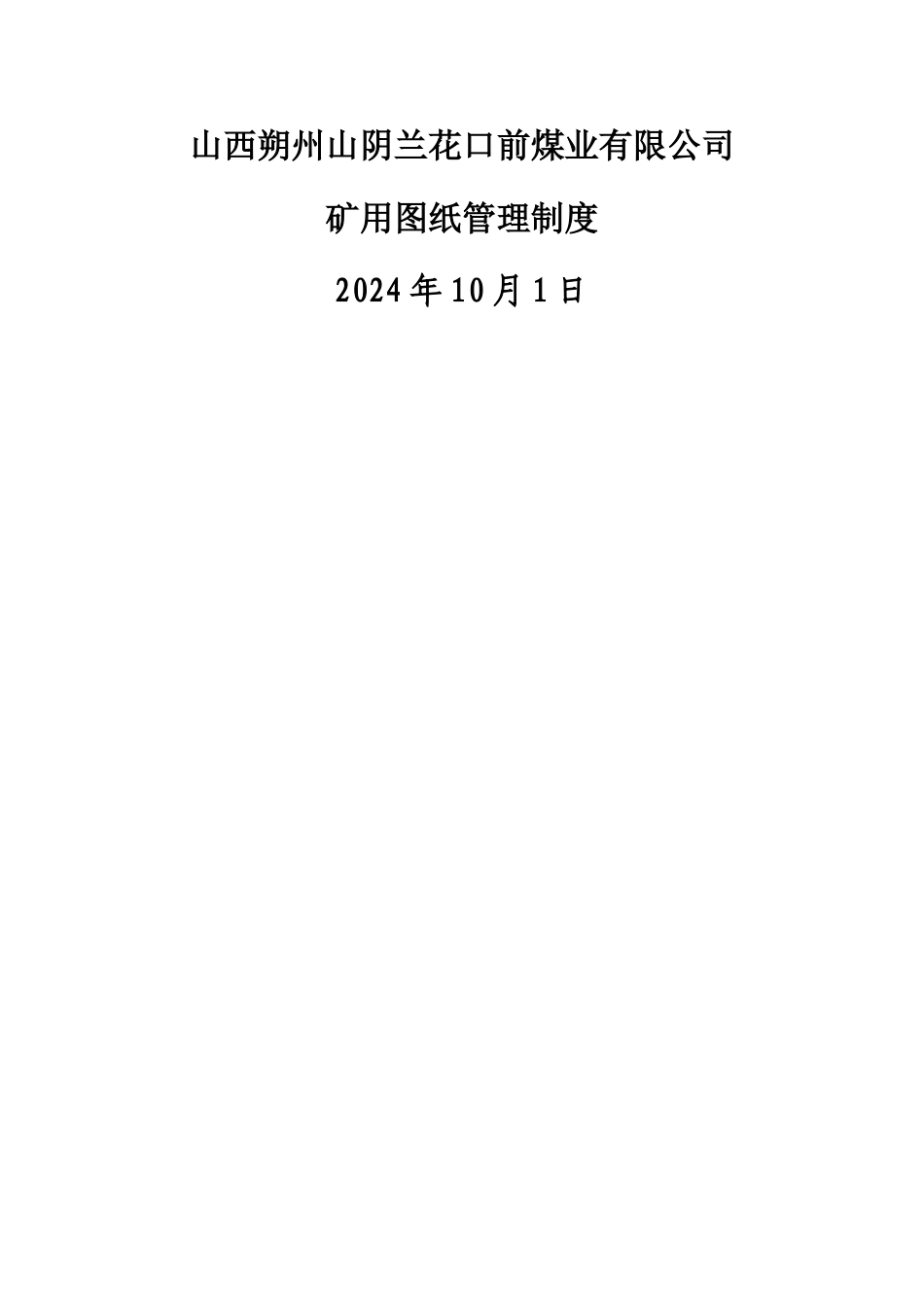

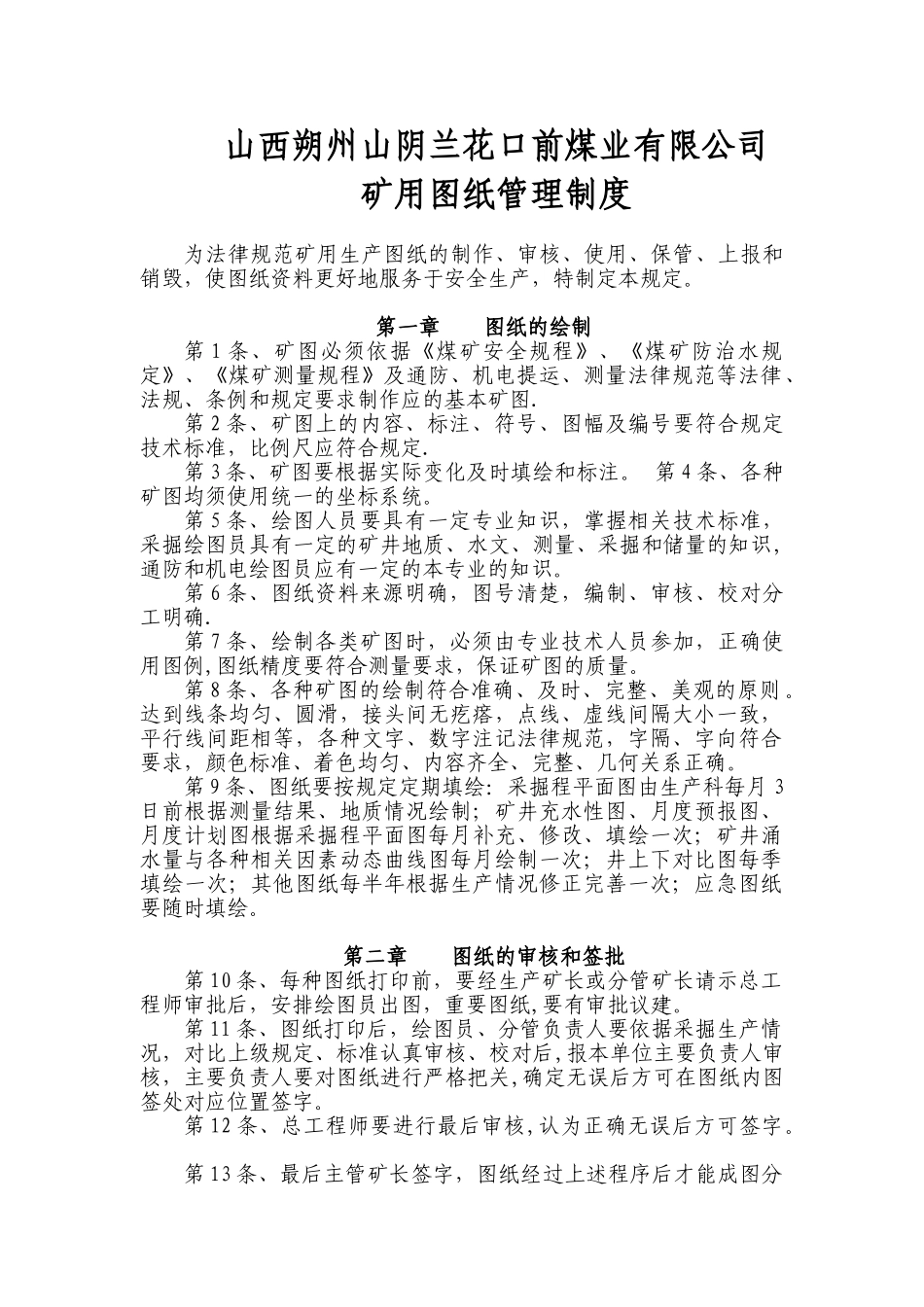

山西朔州山阴兰花口前煤业有限公司矿用图纸管理制度2024 年 10 月 1 日山西朔州山阴兰花口前煤业有限公司矿用图纸管理制度 为法律规范矿用生产图纸的制作、审核、使用、保管、上报和销毁，使图纸资料更好地服务于安全生产，特制定本规定。 第一章 图纸的绘制第 1 条、矿图必须依据《煤矿安全规程》、《煤矿防治水规定》、《煤矿测量规程》及通防、机电提运、测量法律规范等法律、法规、条例和规定要求制作应的基本矿图. 第 2 条、矿图上的内容、标注、符号、图幅及编号要符合规定技术标准，比例尺应符合规定. 第 3 条、矿图要根据实际变化及时填绘和标注。 第 4 条、各种矿图均须使用统一的坐标系统。 第 5 条、绘图人员要具有一定专业知识，掌握相关技术标准，采掘绘图员具有一定的矿井地质、水文、测量、采掘和储量的知识,通防和机电绘图员应有一定的本专业的知识。 第 6 条、图纸资料来源明确，图号清楚，编制、审核、校对分工明确. 第 7 条、绘制各类矿图时，必须由专业技术人员参加，正确使用图例,图纸精度要符合测量要求，保证矿图的质量。 第 8 条、各种矿图的绘制符合准确、及时、完整、美观的原则。达到线条均匀、圆滑，接头间无疙瘩，点线、虚线间隔大小一致，平行线间距相等，各种文字、数字注记法律规范，字隔、字向符合要求，颜色标准、着色均匀、内容齐全、完整、几何关系正确。 第 9 条、图纸要按规定定期填绘：采掘程平面图由生产科每月 3日前根据测量结果、地质情况绘制；矿井充水性图、月度预报图、月度计划图根据采掘程平面图每月补充、修改、填绘一次；矿井涌水量与各种相关因素动态曲线图每月绘制一次；井上下对比图每季填绘一次；其他图纸每半年根据生产情况修正完善一次；应急图纸要随时填绘。 第二章 图纸的审核和签批第 10 条、每种图纸打印前，要经生产矿长或分管矿长请示总工程师审批后，安排绘图员出图，重要图纸,要有审批议建。 第 11 条、图纸打印后，绘图员、分管负责人要依据采掘生产情况，对比上级规定、标准认真审核、校对后,报本单位主要负责人审核，主要负责人要对图纸进行严格把关,确定无误后方可在图纸内图签处对应位置签字。 第 12 条、总工程师要进行最后审核,认为正确无误后方可签字。 第 13 条、最后主管矿长签字，图纸经过上述程序后才能成图分发、使用和上报. 第三章 图纸的发放和上报第 14 条、为及时使矿有关领导和上级部门了解采掘情况，了解...
