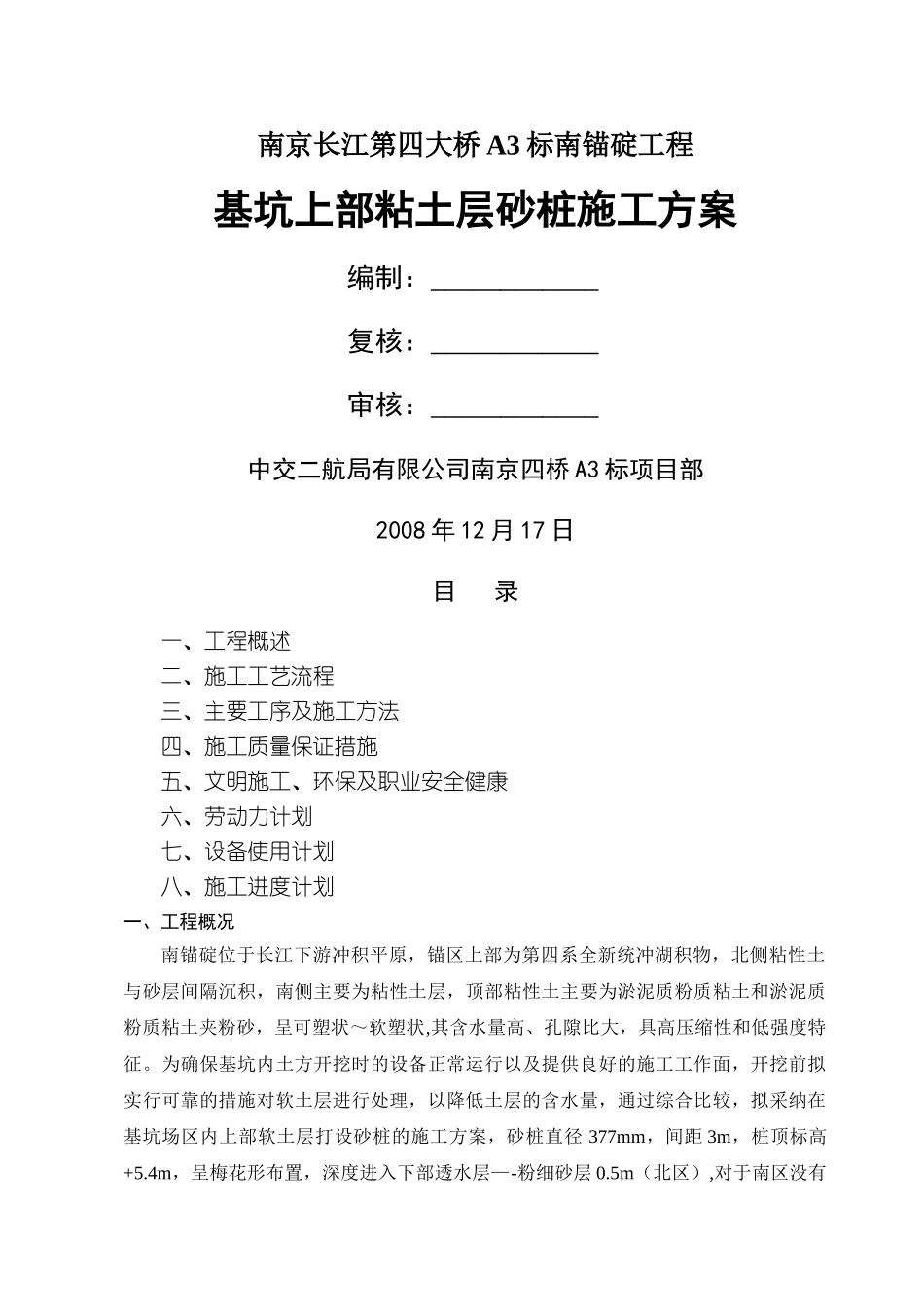

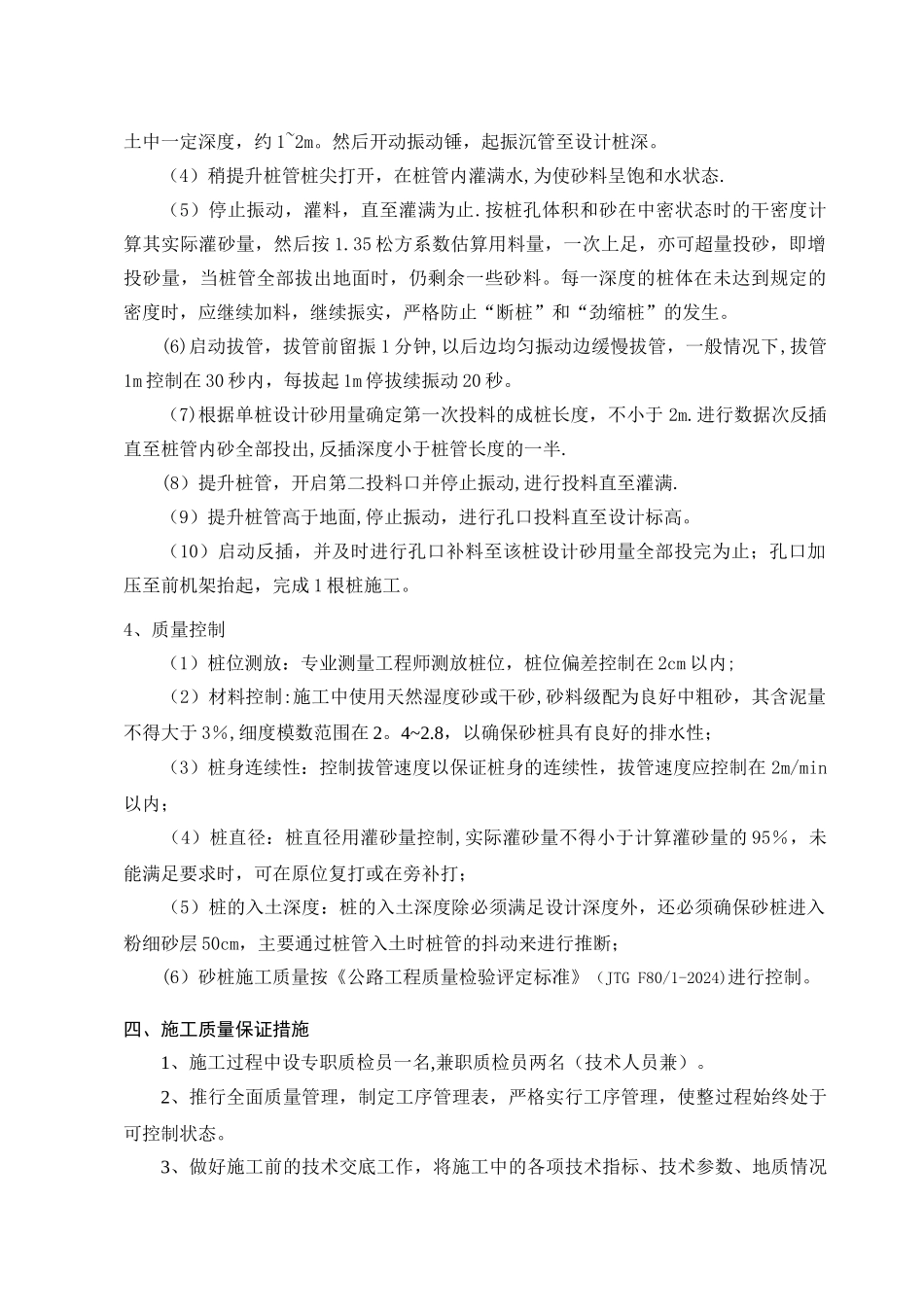

南京长江第四大桥 A3 标南锚碇工程基坑上部粘土层砂桩施工方案 编制:____________ 复核:____________ 审核:____________中交二航局有限公司南京四桥 A3 标项目部2008 年 12 月 17 日目 录一、工程概述二、施工工艺流程三、主要工序及施工方法四、施工质量保证措施五、文明施工、环保及职业安全健康六、劳动力计划七、设备使用计划八、施工进度计划一、工程概况南锚碇位于长江下游冲积平原,锚区上部为第四系全新统冲湖积物,北侧粘性土与砂层间隔沉积,南侧主要为粘性土层,顶部粘性土主要为淤泥质粉质粘土和淤泥质粉质粘土夹粉砂,呈可塑状~软塑状,其含水量高、孔隙比大,具高压缩性和低强度特征。为确保基坑内土方开挖时的设备正常运行以及提供良好的施工工作面,开挖前拟实行可靠的措施对软土层进行处理,以降低土层的含水量,通过综合比较,拟采纳在基坑场区内上部软土层打设砂桩的施工方案,砂桩直径 377mm,间距 3m,桩顶标高+5.4m,呈梅花形布置,深度进入下部透水层—-粉细砂层 0.5m(北区),对于南区没有砂层的区域,按最大深度 25m 进行打设,砂桩共计 406 根,平均长度约 20m,砂桩平面布置见图 1。图 1 砂桩平面布置图二、施工工艺流程砂桩施工工艺流程见图 2。图 2 砂桩施工工艺流程三、主要工序及施工方法1、施工准备 (1)平整施工场地,清除表面硬化层和大块杂物,实现“三通一平”,准备施工用电和施工用水;(2)测量放样,放出砂桩桩位;(3)组织设备进场并组装调试;(4)对所使用的中粗砂进行检验;(5)在锚区范围内进行试打砂桩两根,确定施工参数; (6)对参加砂桩施工的人员进行施工技术和安全交底.2、施工顺序 砂桩施工安排在导墙施工前进行施工,以免导墙的高度对砂桩设备的移位造成干忧,但在砂桩施工时,有多项地连墙施工准备工作在同步进行,包括深搅桩、降水井或泥浆池等。砂桩施工采纳从基坑北侧向南侧逐排施工的顺序进行,同时确保避开与深搅桩、降水管井及泥浆池等的施工干忧。3、施工工艺(1)砂桩灌水量达到 240kg/根,施工时桩管确保垂直,桩长达到要求,桩体连续密实,砂桩标准贯入度击数检验应小于 15。(2)桩机就位,采纳行走式。移机对准桩位,找平桩机校正机架垂直度。沉管垂直度偏差不大于 1.5%,校正桩管长度及投料口的位置,使之符合试桩确定的桩长。在桩基的管壁上标出沉管刻度,以准确计量沉管深度,控制标高.(3)导管高出设计桩长 3~5m,采纳混凝土桩头,利...
