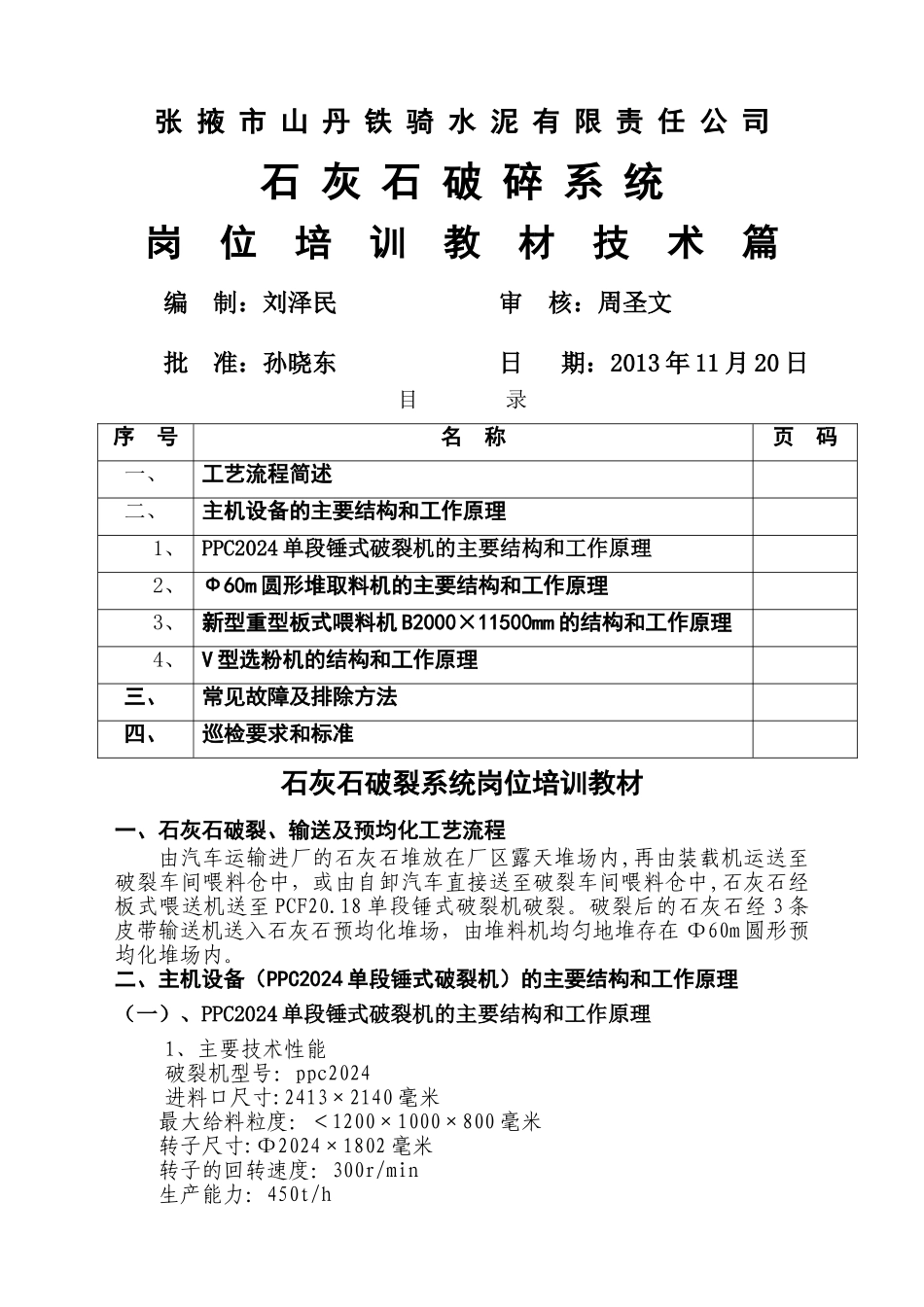

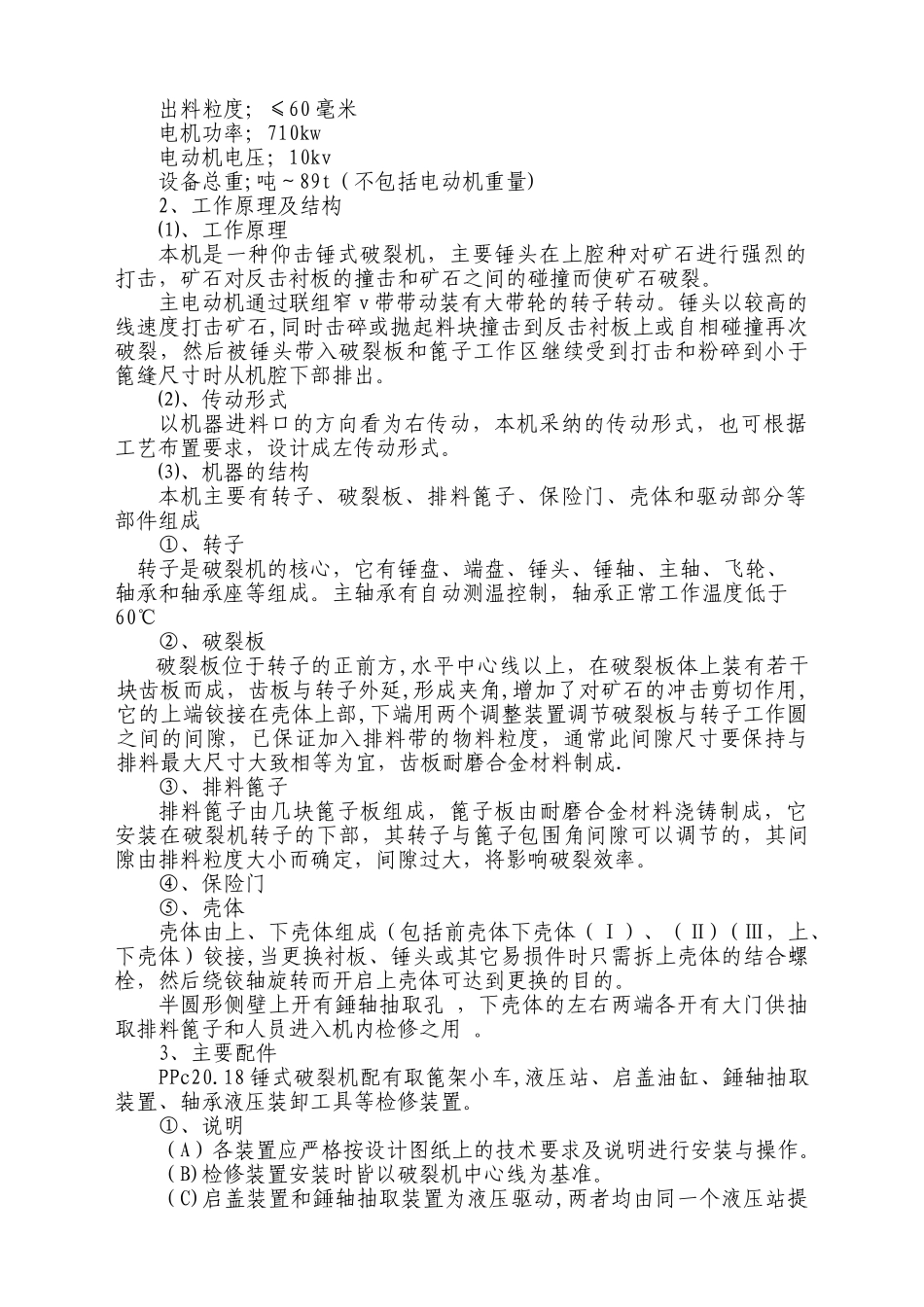

张 掖 市 山 丹 铁 骑 水 泥 有 限 责 任 公 司石 灰 石 破 碎 系 统岗 位 培 训 教 材 技 术 篇编 制：刘泽民 审 核：周圣文 批 准：孙晓东 日 期：2013 年 11 月 20 日目 录序 号名 称页 码一、工艺流程简述二、主机设备的主要结构和工作原理1、 PPC2024 单段锤式破裂机的主要结构和工作原理2、 Ф60m 圆形堆取料机的主要结构和工作原理3、 新型重型板式喂料机 B2000×11500mm 的结构和工作原理4、 V 型选粉机的结构和工作原理三、常见故障及排除方法四、巡检要求和标准石灰石破裂系统岗位培训教材一、石灰石破裂、输送及预均化工艺流程由汽车运输进厂的石灰石堆放在厂区露天堆场内,再由装载机运送至破裂车间喂料仓中，或由自卸汽车直接送至破裂车间喂料仓中,石灰石经板式喂送机送至 PCF20.18 单段锤式破裂机破裂。破裂后的石灰石经 3 条皮带输送机送入石灰石预均化堆场，由堆料机均匀地堆存在 Ф60m 圆形预均化堆场内。二、主机设备（PPC2024 单段锤式破裂机）的主要结构和工作原理（一）、PPC2024 单段锤式破裂机的主要结构和工作原理1、主要技术性能破裂机型号：ppc2024进料口尺寸:2413×2140 毫米最大给料粒度：＜1200×1000×800 毫米转子尺寸:Ф2024×1802 毫米转子的回转速度：300r/min生产能力：450t/h出料粒度；≤60 毫米电机功率；710kw电动机电压；10kv设备总重;吨～89t（不包括电动机重量) 2、工作原理及结构⑴、工作原理 本机是一种仰击锤式破裂机，主要锤头在上腔种对矿石进行强烈的打击，矿石对反击衬板的撞击和矿石之间的碰撞而使矿石破裂。主电动机通过联组窄 v 带带动装有大带轮的转子转动。锤头以较高的线速度打击矿石,同时击碎或抛起料块撞击到反击衬板上或自相碰撞再次破裂，然后被锤头带入破裂板和篦子工作区继续受到打击和粉碎到小于篦缝尺寸时从机腔下部排出。⑵、传动形式以机器进料口的方向看为右传动，本机采纳的传动形式，也可根据工艺布置要求，设计成左传动形式。⑶、机器的结构本机主要有转子、破裂板、排料篦子、保险门、壳体和驱动部分等部件组成①、转子转子是破裂机的核心，它有锤盘、端盘、锤头、锤轴、主轴、飞轮、轴承和轴承座等组成。主轴承有自动测温控制，轴承正常工作温度低于60℃②、破裂板 破裂板位于转子的正前方,水平中心线以上，在破裂板体上装有若干块齿板而成，齿板与转子外延,形成夹角,增加了对矿石的冲击剪切作用,它...
