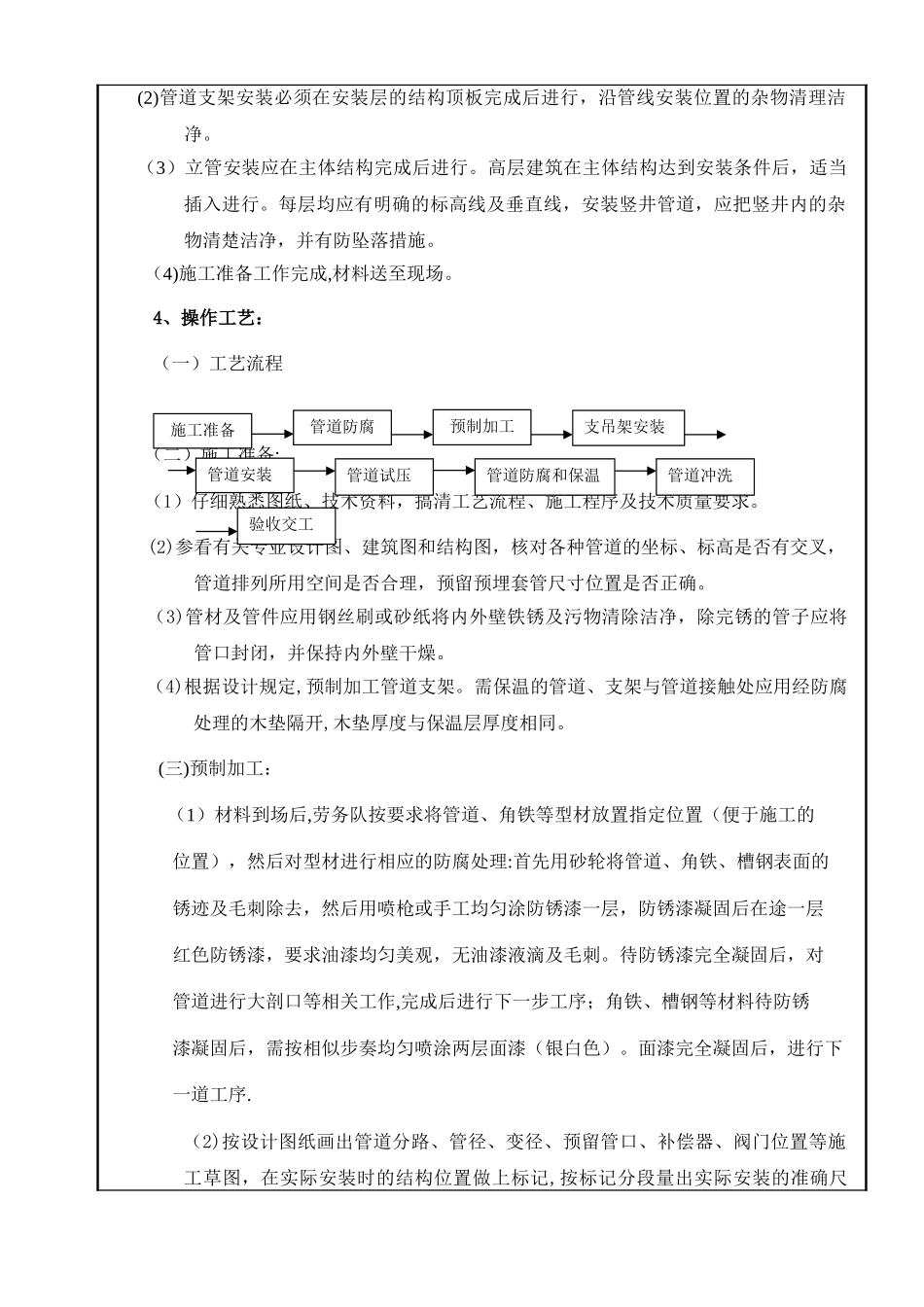

分项工程技术(安全)交底记录 编号:建设单位名称工程名称分项工程名称空调水系统施工交底内容空调水系统施工施工单位名称工 种管工,焊工交 底 时 间2024-09-27 一、所依据技术文件及标准法律规范1、《通风与空调工程施工质量验收法律规范》 GB50243—2024;2、空调水管施工图;3、空调水管道安装相关图集;4、通风及空调安装大样图;5、技术法律规范;二、施工程序及技术要求1、材料要求(1)空调水系统的管道、配件及阀门的型号、规格、材质应符合设计规定。(2)镀锌钢管及管件的规格种类应符合设计及生产标准要求,管壁内外镀锌均匀,无锈蚀、无飞刺,管件无偏扣、乱口、丝扣不全或角度不准等现象。镀锌钢管、无缝钢管、PVC 水管管材及管件均应有出厂合格证及其他相应质量证明材料。(3)本工程空调水管道材料及规格如下表管道材料型号及规格用途/系统管径(DN)管道规格接驳方式冷冻水管冷却水管20~65镀锌钢管≤65丝扣连接80~350无缝钢管≥80焊接或法兰连接400~600 螺旋焊缝钢管≥80焊接或法兰连接冷凝水管20~70PVC 管≤70承插口粘接2、主要施工机具:(1)主要施工机具:砂轮切割机、手砂轮、压力工作台、葫芦、台钻、卷扬机、电动葫芦、电锤、坡口机、套丝机、试压泵、手锯、管钳、电焊机、套筒扳手、梅花扳手、活扳、铁锤、电气焊设备等.(2)测量工具:钢直尺、水平尺、钢卷尺、角尺、U 形压力计等。3、作业条件:(1)设计图纸、技术文件齐全,施工程序清楚。(2)管道支架安装必须在安装层的结构顶板完成后进行,沿管线安装位置的杂物清理洁净。(3)立管安装应在主体结构完成后进行。高层建筑在主体结构达到安装条件后,适当插入进行。每层均应有明确的标高线及垂直线,安装竖井管道,应把竖井内的杂物清楚洁净,并有防坠落措施。(4)施工准备工作完成,材料送至现场。4、操作工艺: (一)工艺流程(二)施工准备:(1)仔细熟悉图纸、技术资料,搞清工艺流程、施工程序及技术质量要求。(2)参看有关专业设计图、建筑图和结构图,核对各种管道的坐标、标高是否有交叉,管道排列所用空间是否合理,预留预埋套管尺寸位置是否正确。(3)管材及管件应用钢丝刷或砂纸将内外壁铁锈及污物清除洁净,除完锈的管子应将管口封闭,并保持内外壁干燥。(4)根据设计规定,预制加工管道支架。需保温的管道、支架与管道接触处应用经防腐处理的木垫隔开,木垫厚度与保温层厚度相同。 (三)预制加工: (1)材料到场后,劳务队按要求将管道、角铁...
