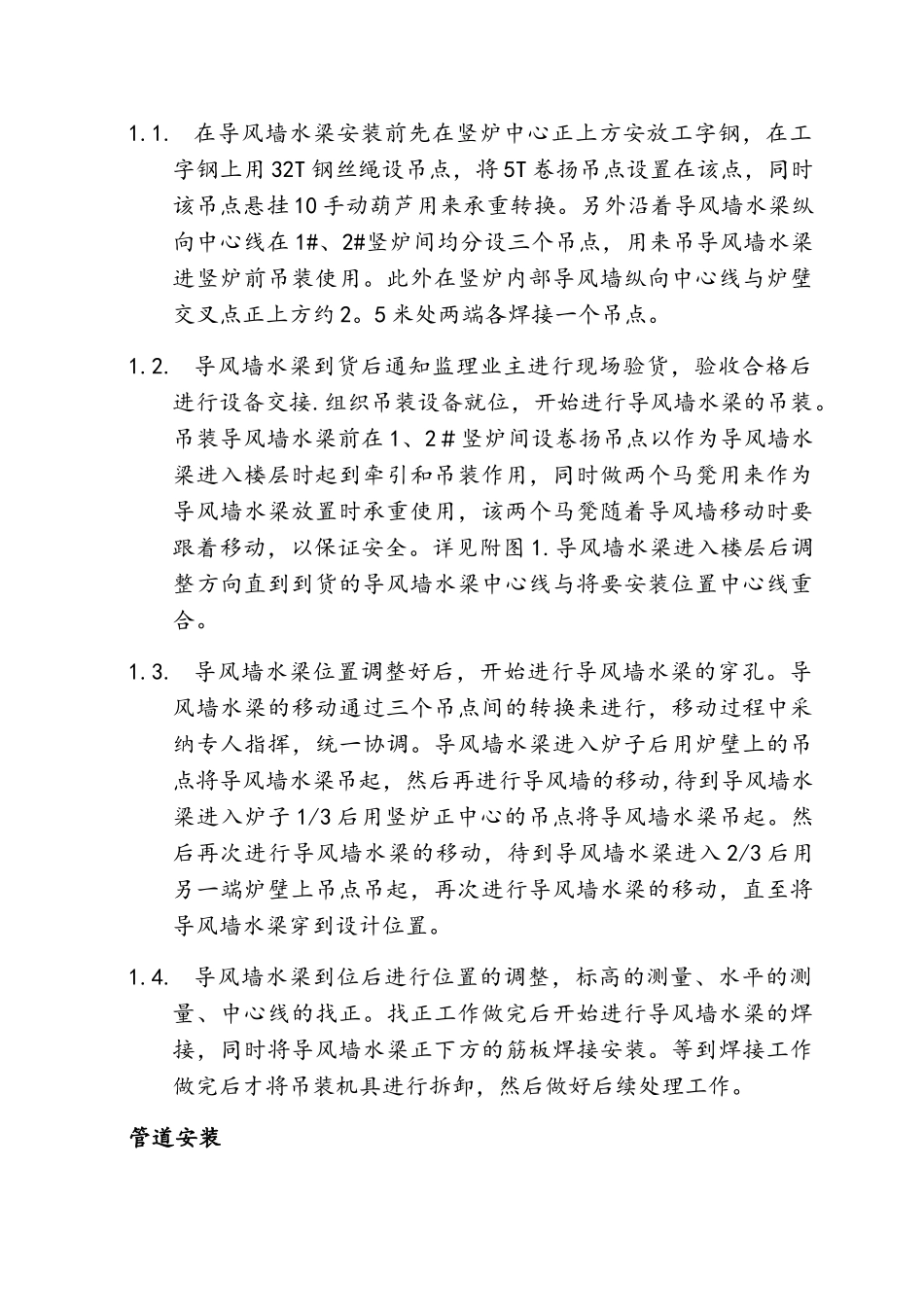

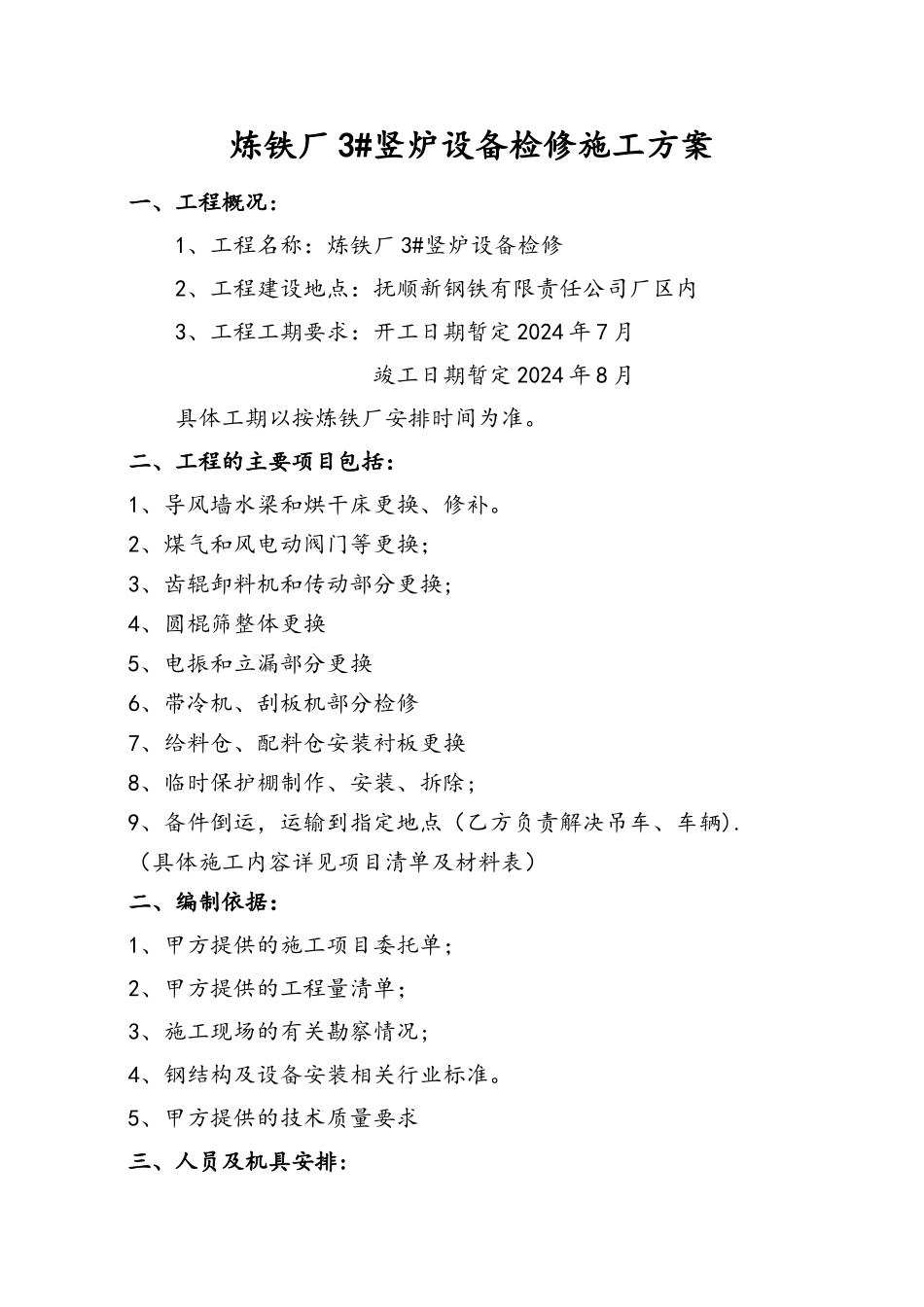

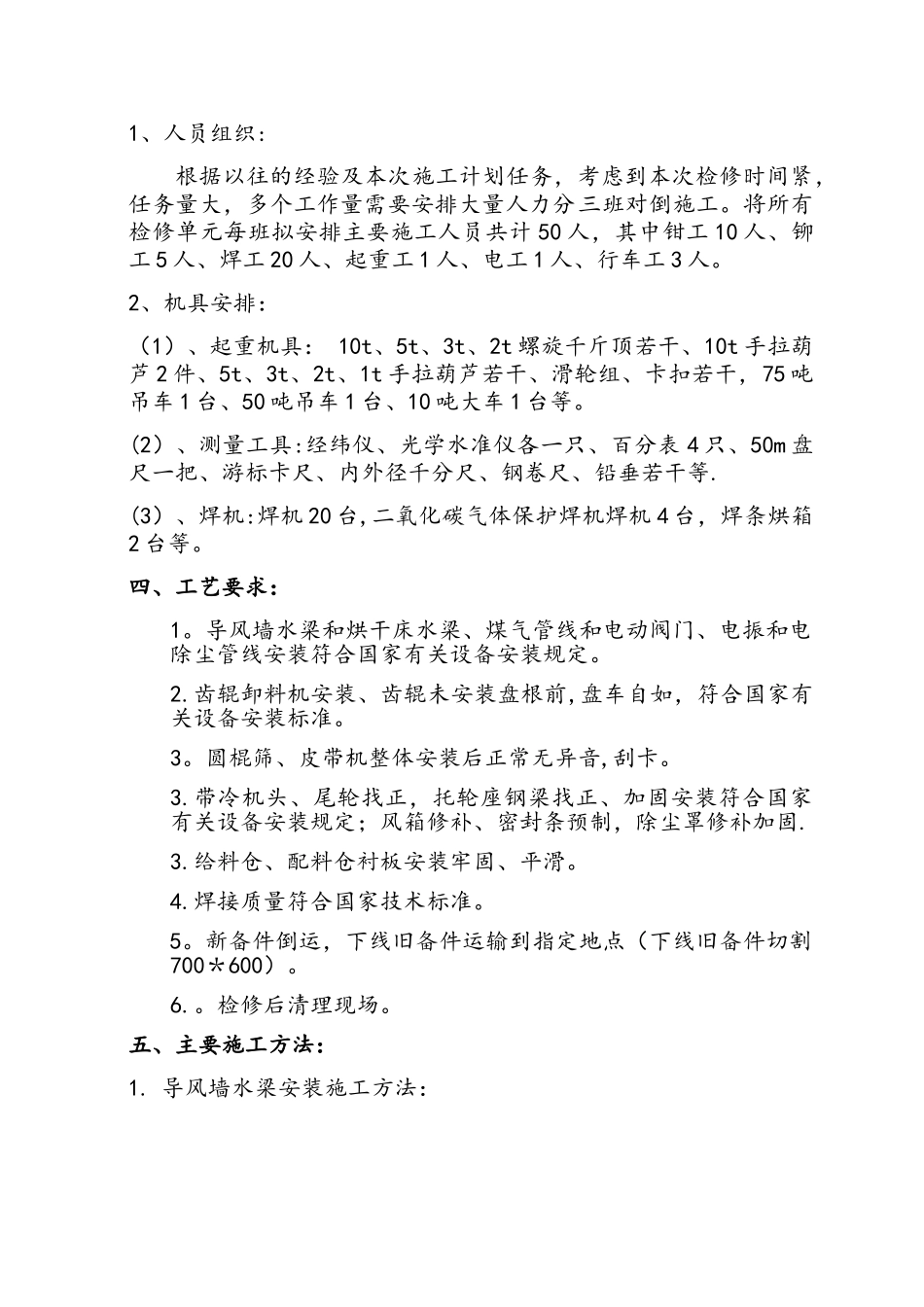

炼铁厂 3#竖炉设备检修施工方案一、工程概况:1、工程名称：炼铁厂 3#竖炉设备检修2、工程建设地点：抚顺新钢铁有限责任公司厂区内3、工程工期要求：开工日期暂定 2024 年 7 月 竣工日期暂定 2024 年 8 月具体工期以按炼铁厂安排时间为准。二、工程的主要项目包括：1、导风墙水梁和烘干床更换、修补。2、煤气和风电动阀门等更换；3、齿辊卸料机和传动部分更换;4、圆棍筛整体更换5、电振和立漏部分更换6、带冷机、刮板机部分检修7、给料仓、配料仓安装衬板更换8、临时保护棚制作、安装、拆除;9、备件倒运，运输到指定地点（乙方负责解决吊车、车辆).（具体施工内容详见项目清单及材料表）二、编制依据：1、甲方提供的施工项目委托单；2、甲方提供的工程量清单；3、施工现场的有关勘察情况;4、钢结构及设备安装相关行业标准。5、甲方提供的技术质量要求三、人员及机具安排:1、人员组织:根据以往的经验及本次施工计划任务，考虑到本次检修时间紧，任务量大，多个工作量需要安排大量人力分三班对倒施工。将所有检修单元每班拟安排主要施工人员共计 50 人，其中钳工 10 人、铆工 5 人、焊工 20 人、起重工 1 人、电工 1 人、行车工 3 人。2、机具安排：（1）、起重机具： 10t、5t、3t、2t 螺旋千斤顶若干、10t 手拉葫芦 2 件、5t、3t、2t、1t 手拉葫芦若干、滑轮组、卡扣若干，75 吨吊车 1 台、50 吨吊车 1 台、10 吨大车 1 台等。(2）、测量工具:经纬仪、光学水准仪各一只、百分表 4 只、50m 盘尺一把、游标卡尺、内外径千分尺、钢卷尺、铅垂若干等.(3）、焊机:焊机 20 台,二氧化碳气体保护焊机焊机 4 台，焊条烘箱2 台等。四、工艺要求：1。导风墙水梁和烘干床水梁、煤气管线和电动阀门、电振和电除尘管线安装符合国家有关设备安装规定。2.齿辊卸料机安装、齿辊未安装盘根前,盘车自如，符合国家有关设备安装标准。3。圆棍筛、皮带机整体安装后正常无异音,刮卡。3.带冷机头、尾轮找正，托轮座钢梁找正、加固安装符合国家有关设备安装规定；风箱修补、密封条预制，除尘罩修补加固.3.给料仓、配料仓衬板安装牢固、平滑。4.焊接质量符合国家技术标准。5。新备件倒运，下线旧备件运输到指定地点（下线旧备件切割700＊600）。6.。检修后清理现场。五、主要施工方法：1. 导风墙水梁安装施工方法：1.1. 在导风墙水梁安装前先在竖炉中心正上方安放工字钢，在工字钢上用 32T 钢丝绳设吊点，将 5T 卷扬吊点...
