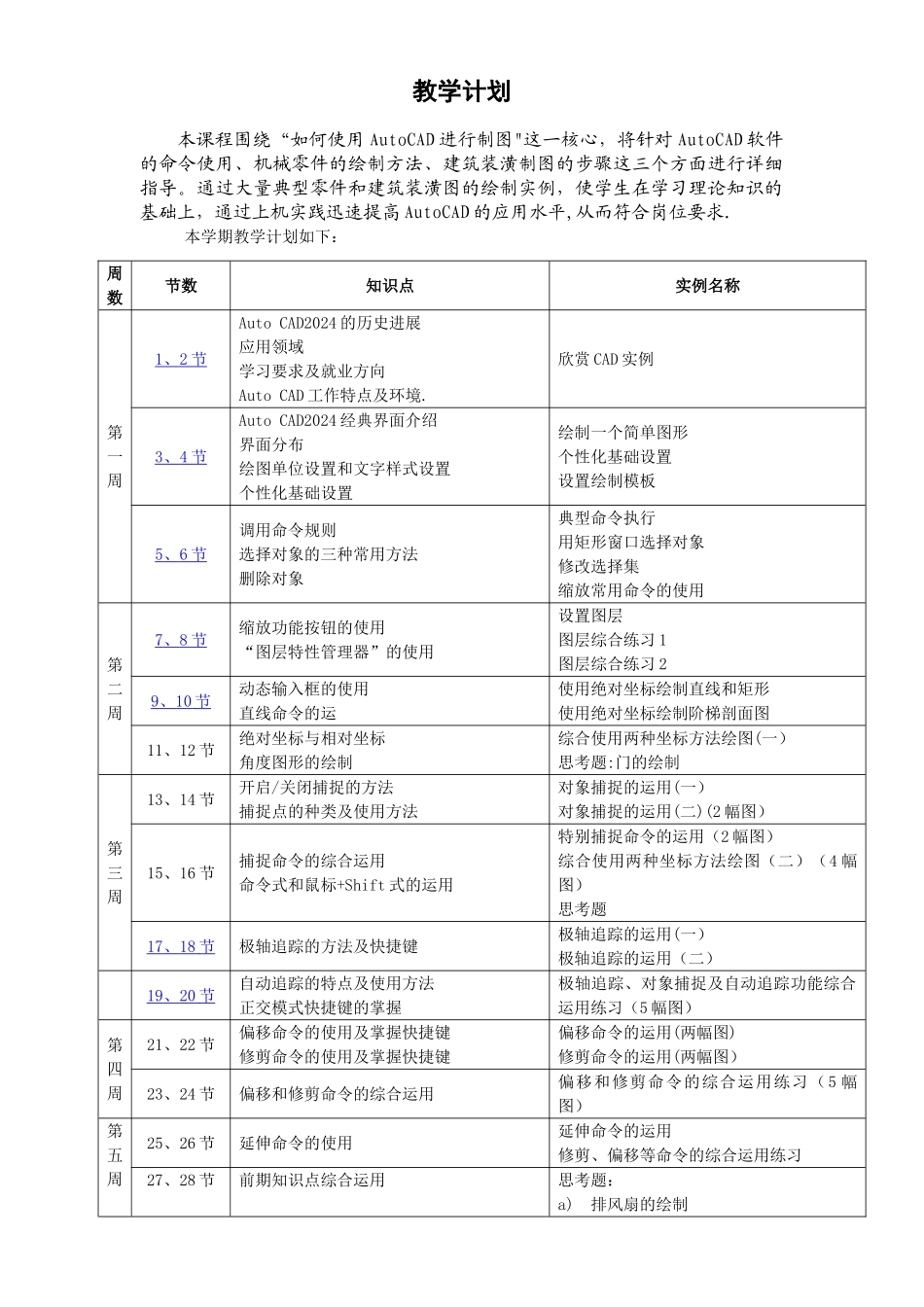

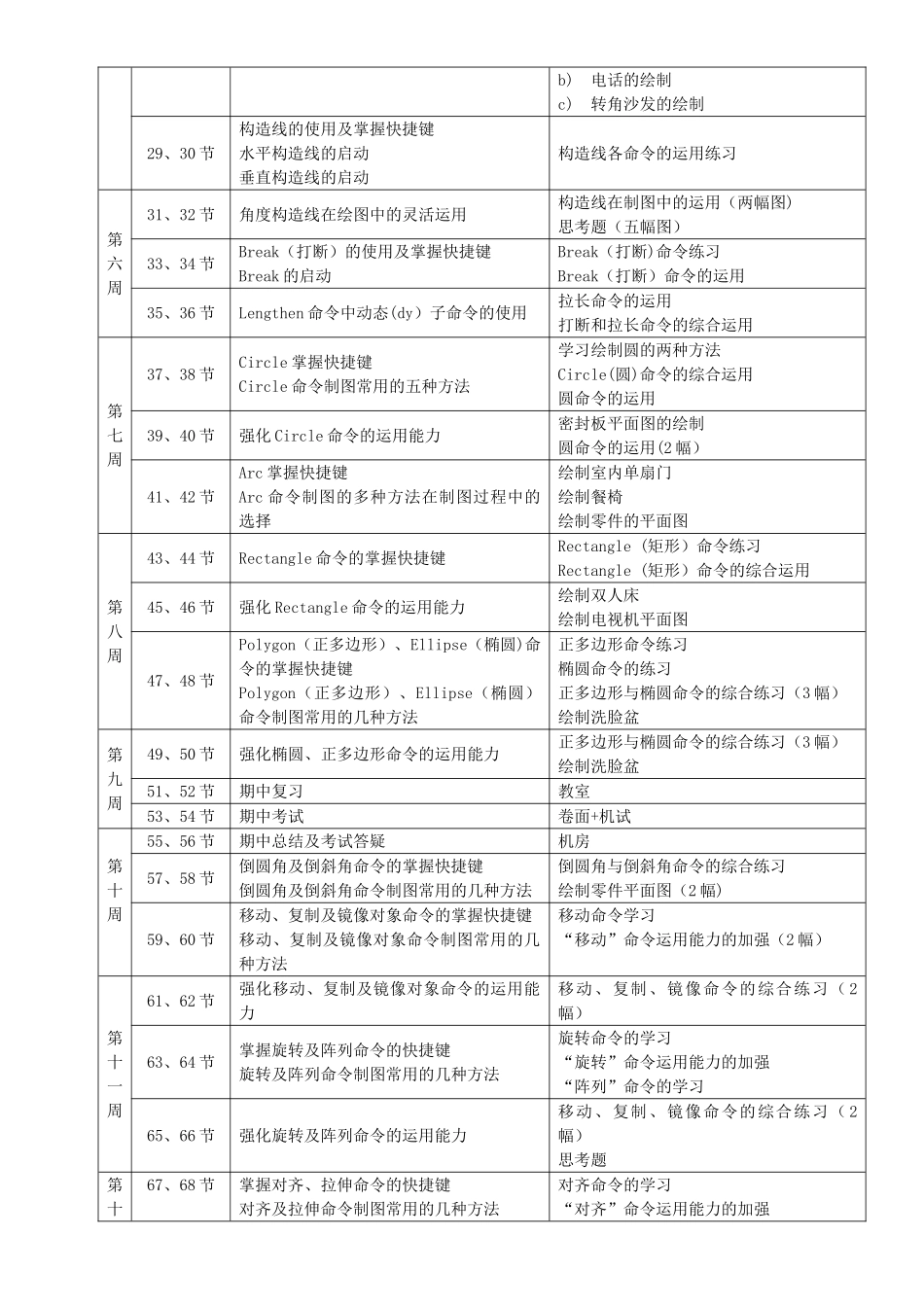

机械制图实例教案 机械制图实例教案AutoCAD2024AutoCAD2024教学计划 本课程围绕“如何使用 AutoCAD 进行制图"这一核心，将针对 AutoCAD 软件的命令使用、机械零件的绘制方法、建筑装潢制图的步骤这三个方面进行详细指导。通过大量典型零件和建筑装潢图的绘制实例，使学生在学习理论知识的基础上，通过上机实践迅速提高 AutoCAD 的应用水平,从而符合岗位要求.本学期教学计划如下：周数节数知识点实例名称第一周1 、 2 节 Auto CAD2024 的历史进展应用领域学习要求及就业方向Auto CAD 工作特点及环境.欣赏 CAD 实例3 、 4 节 Auto CAD2024 经典界面介绍界面分布绘图单位设置和文字样式设置个性化基础设置绘制一个简单图形个性化基础设置设置绘制模板5 、 6 节 调用命令规则选择对象的三种常用方法删除对象典型命令执行用矩形窗口选择对象修改选择集缩放常用命令的使用第二周7 、 8 节 缩放功能按钮的使用“图层特性管理器”的使用设置图层图层综合练习 1图层综合练习 29 、 10 节 动态输入框的使用直线命令的运使用绝对坐标绘制直线和矩形使用绝对坐标绘制阶梯剖面图11、12 节绝对坐标与相对坐标角度图形的绘制综合使用两种坐标方法绘图(一）思考题:门的绘制第三周13、14 节开启/关闭捕捉的方法捕捉点的种类及使用方法对象捕捉的运用(一）对象捕捉的运用(二)(2 幅图）15、16 节捕捉命令的综合运用命令式和鼠标+Shift 式的运用特别捕捉命令的运用（2 幅图）综合使用两种坐标方法绘图（二）（4 幅图）思考题17 、 18 节 极轴追踪的方法及快捷键极轴追踪的运用(一）极轴追踪的运用（二）19 、 20 节 自动追踪的特点及使用方法正交模式快捷键的掌握极轴追踪、对象捕捉及自动追踪功能综合运用练习（5 幅图）第四周21、22 节偏移命令的使用及掌握快捷键修剪命令的使用及掌握快捷键偏移命令的运用(两幅图)修剪命令的运用(两幅图）23、24 节偏移和修剪命令的综合运用偏移和修剪命令的综合运用练习（5 幅图）第五周25、26 节延伸命令的使用延伸命令的运用修剪、偏移等命令的综合运用练习27、28 节前期知识点综合运用思考题：a)排风扇的绘制b)电话的绘制c)转角沙发的绘制29、30 节构造线的使用及掌握快捷键水平构造线的启动垂直构造线的启动构造线各命令的运用练习第六周31、32 节角度构造线在绘图中的灵活运用构造线在制图中的运用（两幅图)思考题（五幅图）33、34 节Break（打断）的使用及掌...
