第五章-交变电流-本章总结-学案

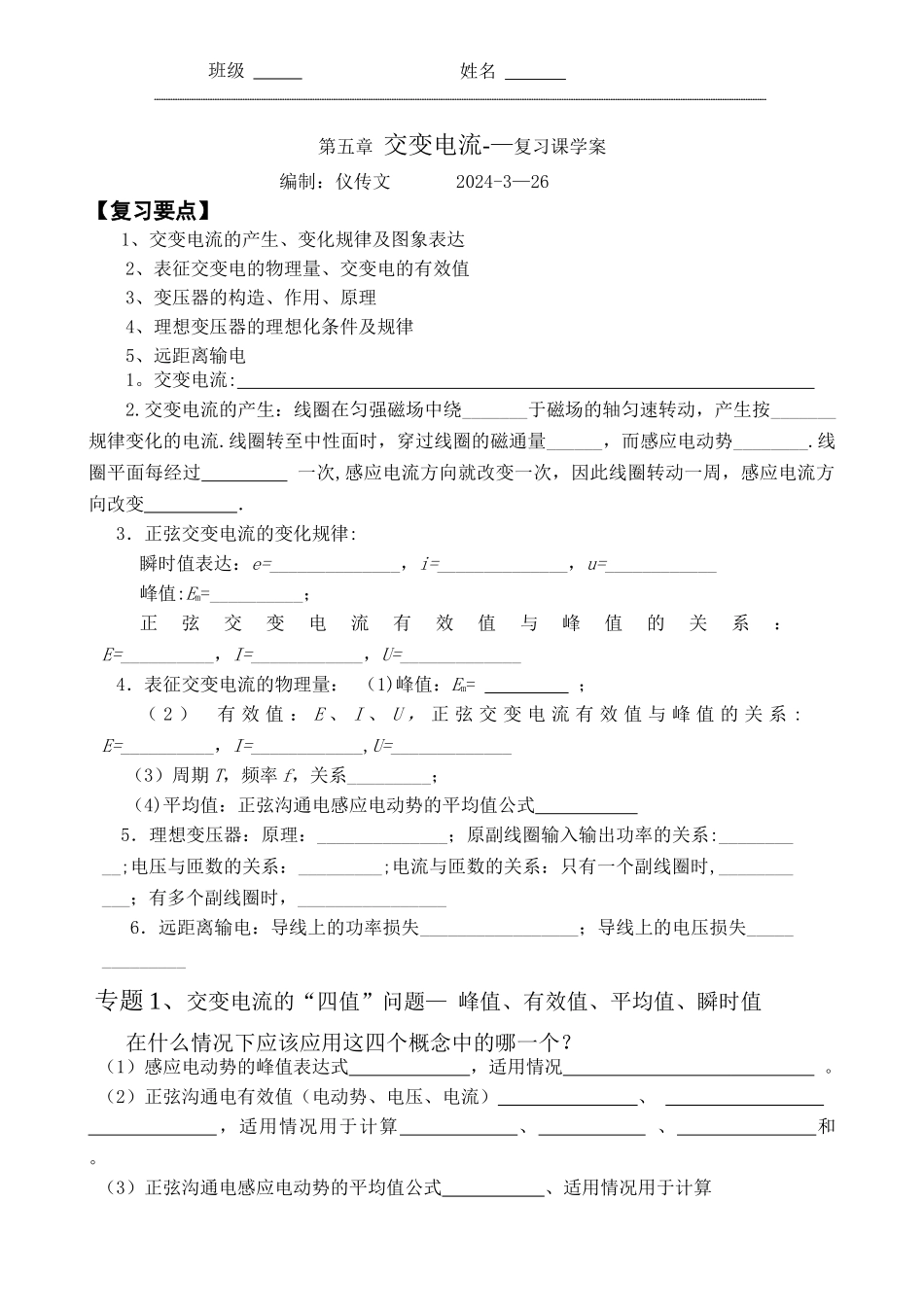

第五章-交变电流-本章总结-学案_第1页
1/3
第五章-交变电流-本章总结-学案_第2页
2/3
第五章-交变电流-本章总结-学案_第3页
3/3
第五章 交变电流-—复习课学案 编制:仪传文 2024-3—26【复习要点】 1、交变电流的产生、变化规律及图象表达 2、表征交变电的物理量、交变电的有效值 3、变压器的构造、作用、原理 4、理想变压器的理想化条件及规律 5、远距离输电 1。交变电流: 2.交变电流的产生:线圈在匀强磁场中绕_______于磁场的轴匀速转动,产生按_______ 规律变化的电流.线圈转至中性面时,穿过线圈的磁通量______,而感应电动势________.线圈平面每经过 一次,感应电流方向就改变一次,因此线圈转动一周,感应电流方向改变 . 3.正弦交变电流的变化规律:瞬时值表达:e=______________,i=______________,u=____________峰值:Em=__________;正弦交变电流有效值与峰值的关系:E=__________,I=____________,U=_____________ 4.表征交变电流的物理量: (1)峰值:Em= ;( 2 ) 有 效 值 : E 、 I 、 U , 正 弦 交 变 电 流 有 效 值 与 峰 值 的 关 系 :E=__________,I=____________,U=_____________(3)周期 T,频率 f,关系_________;(4)平均值:正弦沟通电感应电动势的平均值公式 5.理想变压器:原理:______________;原副线圈输入输出功率的关系:__________;电压与匝数的关系:_________;电流与匝数的关系:只有一个副线圈时,___________;有多个副线圈时,________________ 6.远距离输电:导线上的功率损失_________________;导线上的电压损失______________ 专题 1、交变电流的“四值”问题— 峰值、有效值、平均值、瞬时值 在什么情况下应该应用这四个概念中的哪一个? (1)感应电动势的峰值表达式 ,适用情况 。 (2)正弦沟通电有效值(电动势、电压、电流) 、 ,适用情况用于计算 、 、 和 。 (3)正弦沟通电感应电动势的平均值公式 、适用情况用于计算 班级 姓名 . (4)感应电动势瞬时值表达式 ,适用情况 。 例 1、如图 5—1 所示一是某种正弦式交变与电压的波形图,有图可确定该电压的( ) A.周期是 0.01s B。最大值是 311V C.有效值是 220V D。表达式为 强化训练 1、 如图5-2 所示,一沟通电的电流随时间变化的图像,此交变电流的有效值是多大? 专题 2、理想变压器的基本关系和动态分析问题 1、理想变压器的原、副线圈的功率关系 、电压关系 、电流关系 、频率关系 2、各量的制约关系 (1)电压制约: (2)电流制约: (3)负载之约: ...
