筏板基础混凝土浇筑技术交底VIP专享

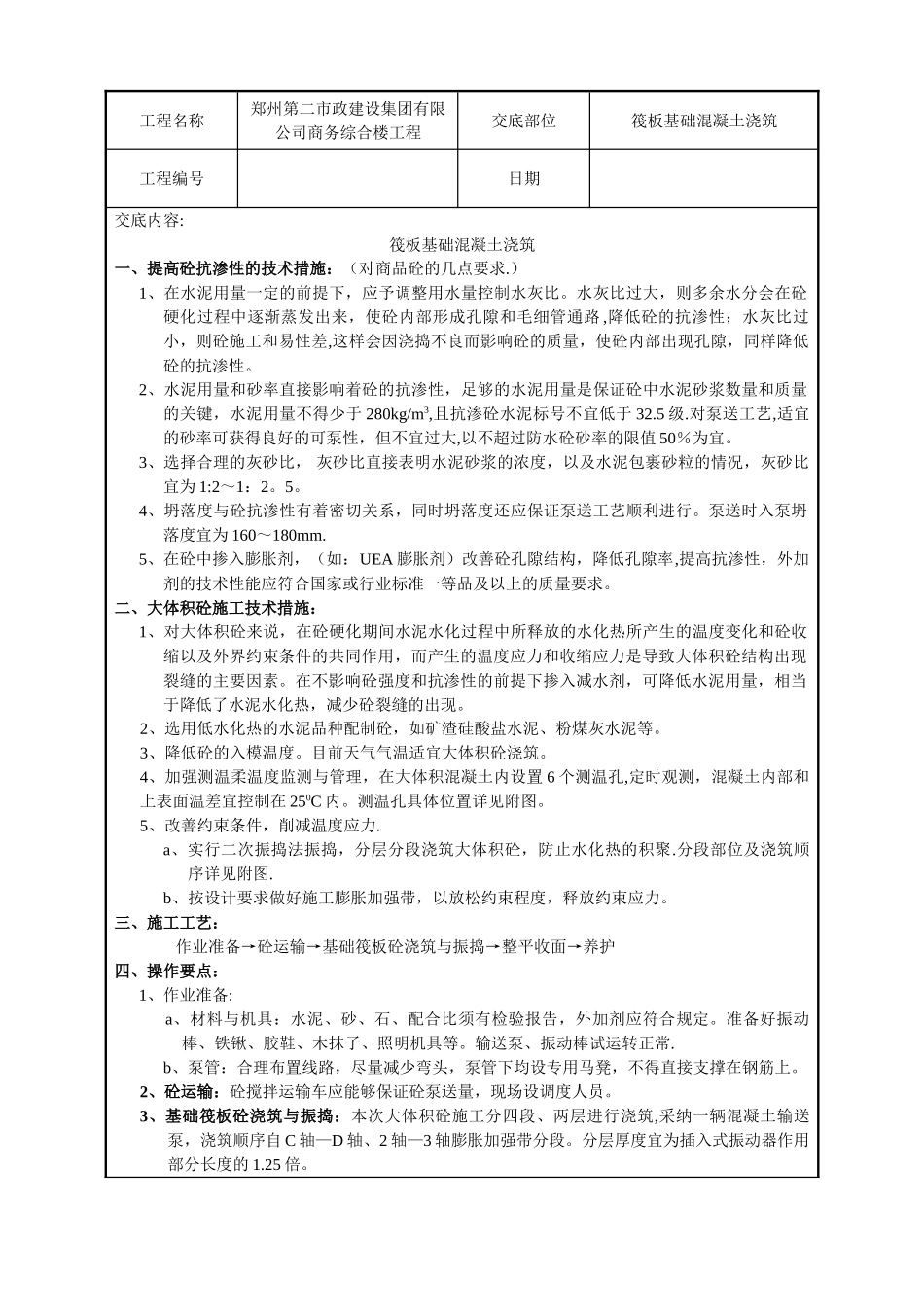

工程名称郑州第二市政建设集团有限公司商务综合楼工程交底部位筏板基础混凝土浇筑工程编号日期交底内容:筏板基础混凝土浇筑一、提高砼抗渗性的技术措施：（对商品砼的几点要求.）1、在水泥用量一定的前提下，应予调整用水量控制水灰比。水灰比过大，则多余水分会在砼硬化过程中逐渐蒸发出来，使砼内部形成孔隙和毛细管通路 ,降低砼的抗渗性；水灰比过小，则砼施工和易性差,这样会因浇捣不良而影响砼的质量，使砼内部出现孔隙，同样降低砼的抗渗性。2、水泥用量和砂率直接影响着砼的抗渗性，足够的水泥用量是保证砼中水泥砂浆数量和质量的关键，水泥用量不得少于 280kg/m3,且抗渗砼水泥标号不宜低于 32.5 级.对泵送工艺,适宜的砂率可获得良好的可泵性，但不宜过大,以不超过防水砼砂率的限值 50％为宜。3、选择合理的灰砂比， 灰砂比直接表明水泥砂浆的浓度，以及水泥包裹砂粒的情况，灰砂比宜为 1:2～1：2。5。4、坍落度与砼抗渗性有着密切关系，同时坍落度还应保证泵送工艺顺利进行。泵送时入泵坍落度宜为 160～180mm.5、在砼中掺入膨胀剂，（如：UEA 膨胀剂）改善砼孔隙结构，降低孔隙率,提高抗渗性，外加剂的技术性能应符合国家或行业标准一等品及以上的质量要求。二、大体积砼施工技术措施：1、对大体积砼来说，在砼硬化期间水泥水化过程中所释放的水化热所产生的温度变化和砼收缩以及外界约束条件的共同作用，而产生的温度应力和收缩应力是导致大体积砼结构出现裂缝的主要因素。在不影响砼强度和抗渗性的前提下掺入减水剂，可降低水泥用量，相当于降低了水泥水化热，减少砼裂缝的出现。2、选用低水化热的水泥品种配制砼，如矿渣硅酸盐水泥、粉煤灰水泥等。3、降低砼的入模温度。目前天气气温适宜大体积砼浇筑。4、加强测温柔温度监测与管理，在大体积混凝土内设置 6 个测温孔,定时观测，混凝土内部和上表面温差宜控制在 250C 内。测温孔具体位置详见附图。5、改善约束条件，削减温度应力.a、实行二次振捣法振捣，分层分段浇筑大体积砼，防止水化热的积聚.分段部位及浇筑顺序详见附图.b、按设计要求做好施工膨胀加强带，以放松约束程度，释放约束应力。三、施工工艺：作业准备→砼运输→基础筏板砼浇筑与振捣→整平收面→养护四、操作要点：1、作业准备:a、材料与机具：水泥、砂、石、配合比须有检验报告，外加剂应符合规定。准备好振动棒、铁锹、胶鞋、木抹子、照明机具等。输送泵、振动棒试运转正常.b、泵管：合理布置线路，尽量...
