管内穿线技术交底记录

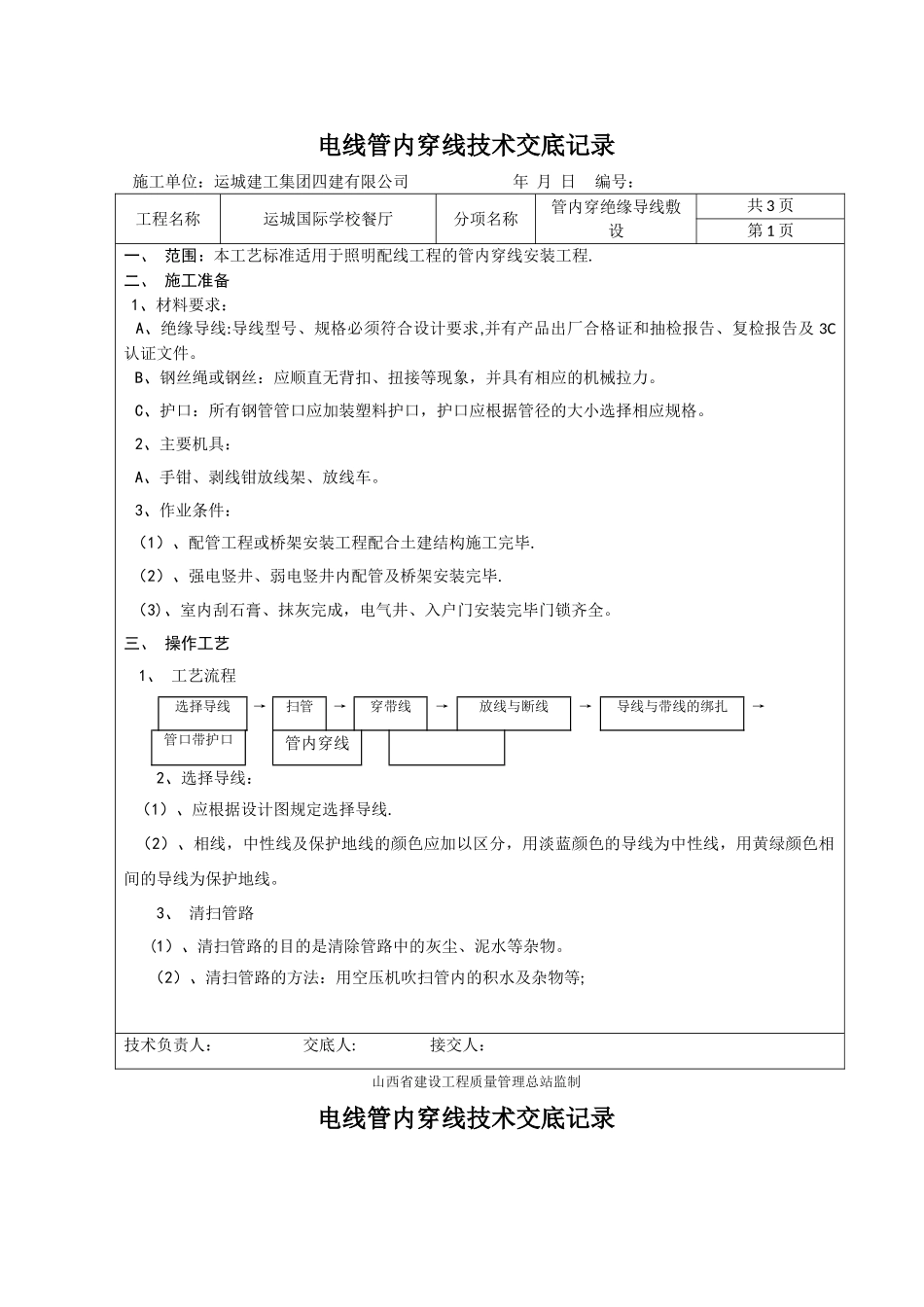

管内穿线技术交底记录_第1页
1/4

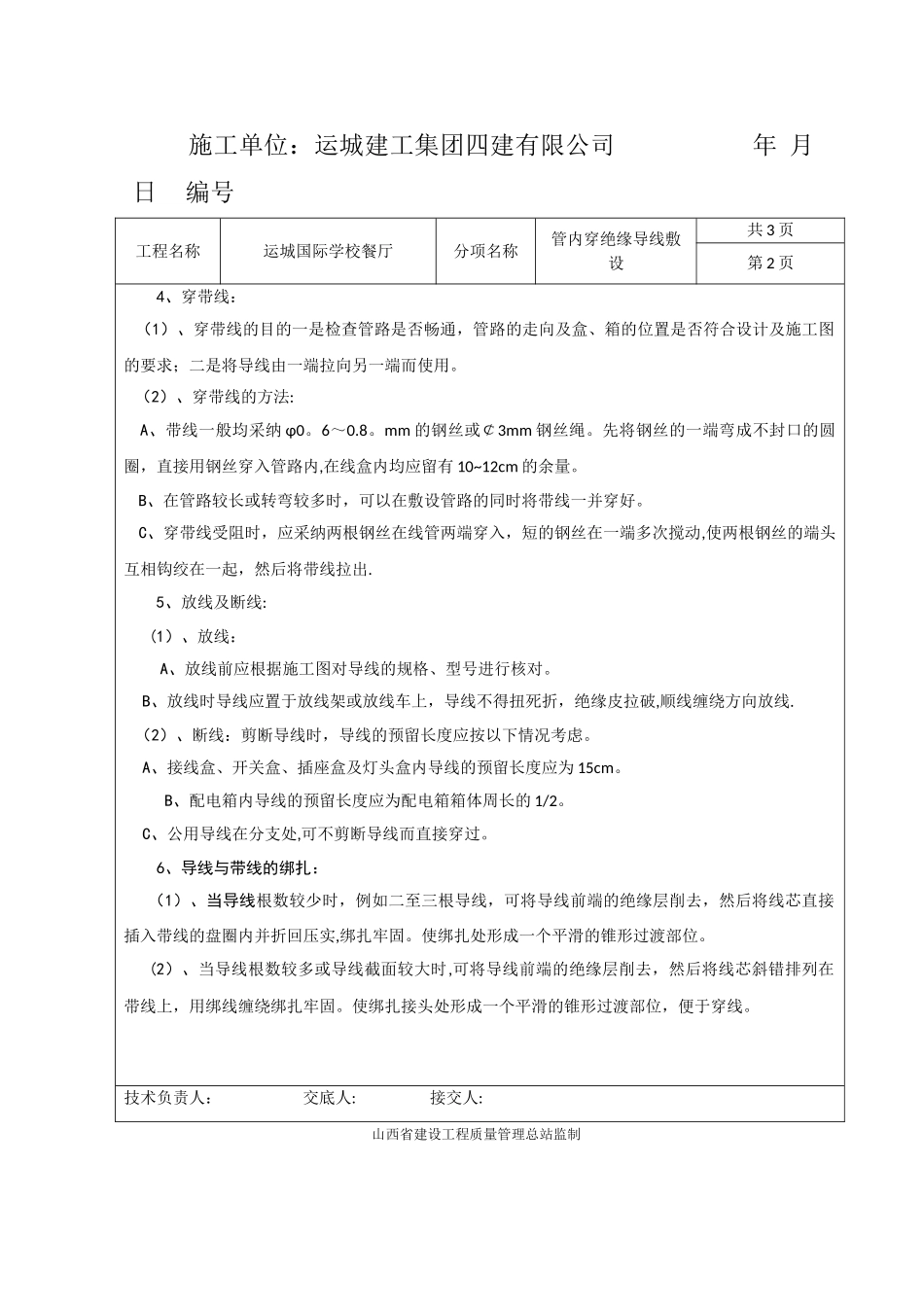

管内穿线技术交底记录_第2页
2/4

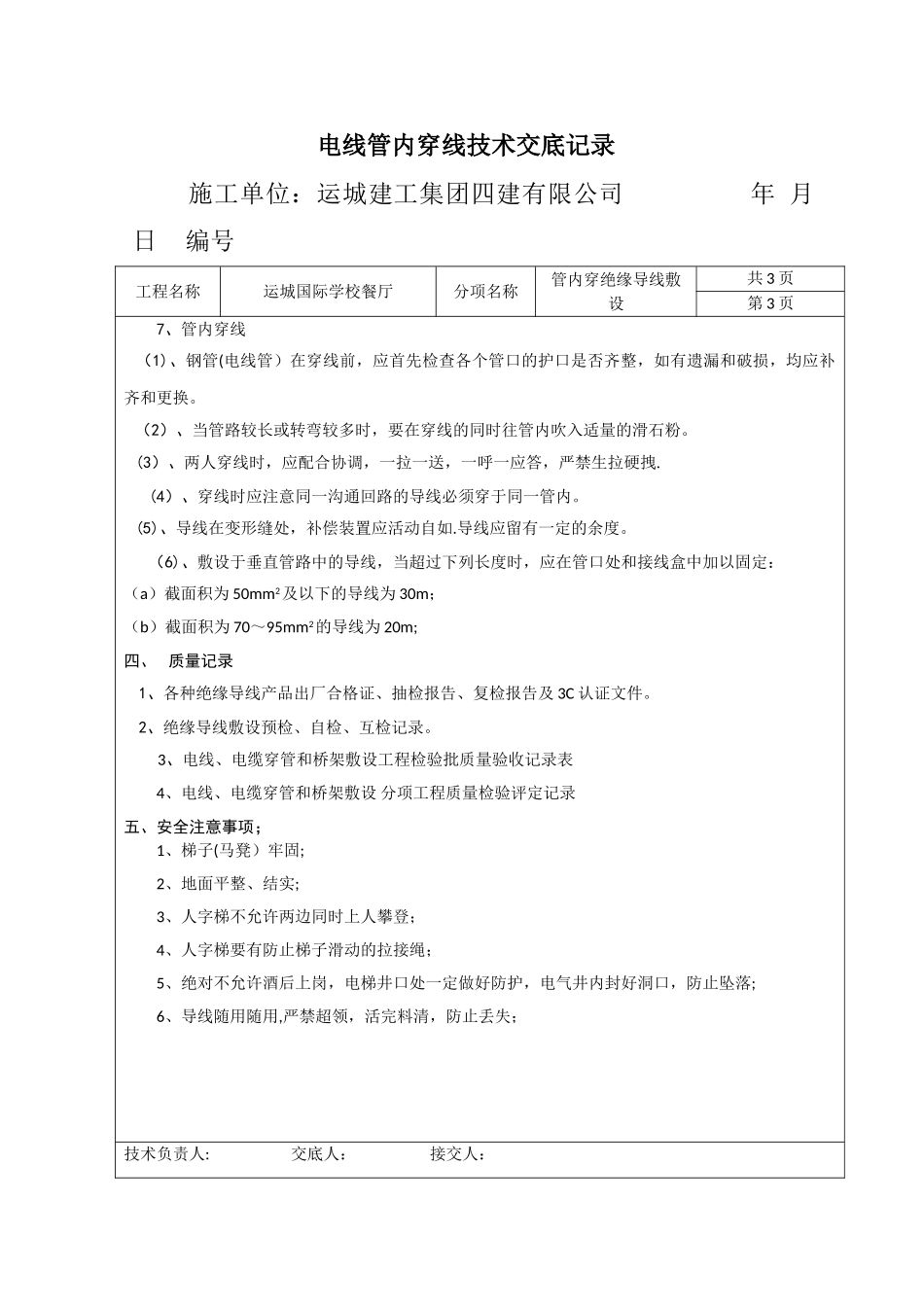

管内穿线技术交底记录_第3页
3/4
电线管内穿线技术交底记录施工单位:运城建工集团四建有限公司 年 月 日 编号:工程名称运城国际学校餐厅分项名称管内穿绝缘导线敷设共 3 页第 1 页一、 范围:本工艺标准适用于照明配线工程的管内穿线安装工程.二、 施工准备 1、材料要求: A、绝缘导线:导线型号、规格必须符合设计要求,并有产品出厂合格证和抽检报告、复检报告及 3C认证文件。 B、钢丝绳或钢丝:应顺直无背扣、扭接等现象,并具有相应的机械拉力。 C、护口:所有钢管管口应加装塑料护口,护口应根据管径的大小选择相应规格。 2、主要机具: A、手钳、剥线钳放线架、放线车。 3、作业条件: (1)、配管工程或桥架安装工程配合土建结构施工完毕. (2)、强电竖井、弱电竖井内配管及桥架安装完毕. (3)、室内刮石膏、抹灰完成,电气井、入户门安装完毕门锁齐全。三、 操作工艺 1、 工艺流程选择导线→扫管→穿带线→放线与断线→导线与带线的绑扎→管口带护口管内穿线2、选择导线: (1)、应根据设计图规定选择导线. (2)、相线,中性线及保护地线的颜色应加以区分,用淡蓝颜色的导线为中性线,用黄绿颜色相间的导线为保护地线。 3、 清扫管路 (1)、清扫管路的目的是清除管路中的灰尘、泥水等杂物。(2)、清扫管路的方法:用空压机吹扫管内的积水及杂物等;技术负责人: 交底人: 接交人: 山西省建设工程质量管理总站监制电线管内穿线技术交底记录施工单位:运城建工集团四建有限公司 年 月 日 编号工程名称运城国际学校餐厅分项名称管内穿绝缘导线敷设共 3 页第 2 页4、穿带线: (1)、穿带线的目的一是检查管路是否畅通,管路的走向及盒、箱的位置是否符合设计及施工图的要求;二是将导线由一端拉向另一端而使用。 (2)、穿带线的方法: A、带线一般均采纳 φ0。6~0.8。mm 的钢丝或¢3mm 钢丝绳。先将钢丝的一端弯成不封口的圆圈,直接用钢丝穿入管路内,在线盒内均应留有 10~12cm 的余量。 B、在管路较长或转弯较多时,可以在敷设管路的同时将带线一并穿好。 C、穿带线受阻时,应采纳两根钢丝在线管两端穿入,短的钢丝在一端多次搅动,使两根钢丝的端头互相钩绞在一起,然后将带线拉出.5、放线及断线:(1)、放线: A、放线前应根据施工图对导线的规格、型号进行核对。 B、放线时导线应置于放线架或放线车上,导线不得扭死折,绝缘皮拉破,顺线缠绕方向放线. (2)、断线:剪断导线时,导线的预留长度应按以下情况考虑。...
