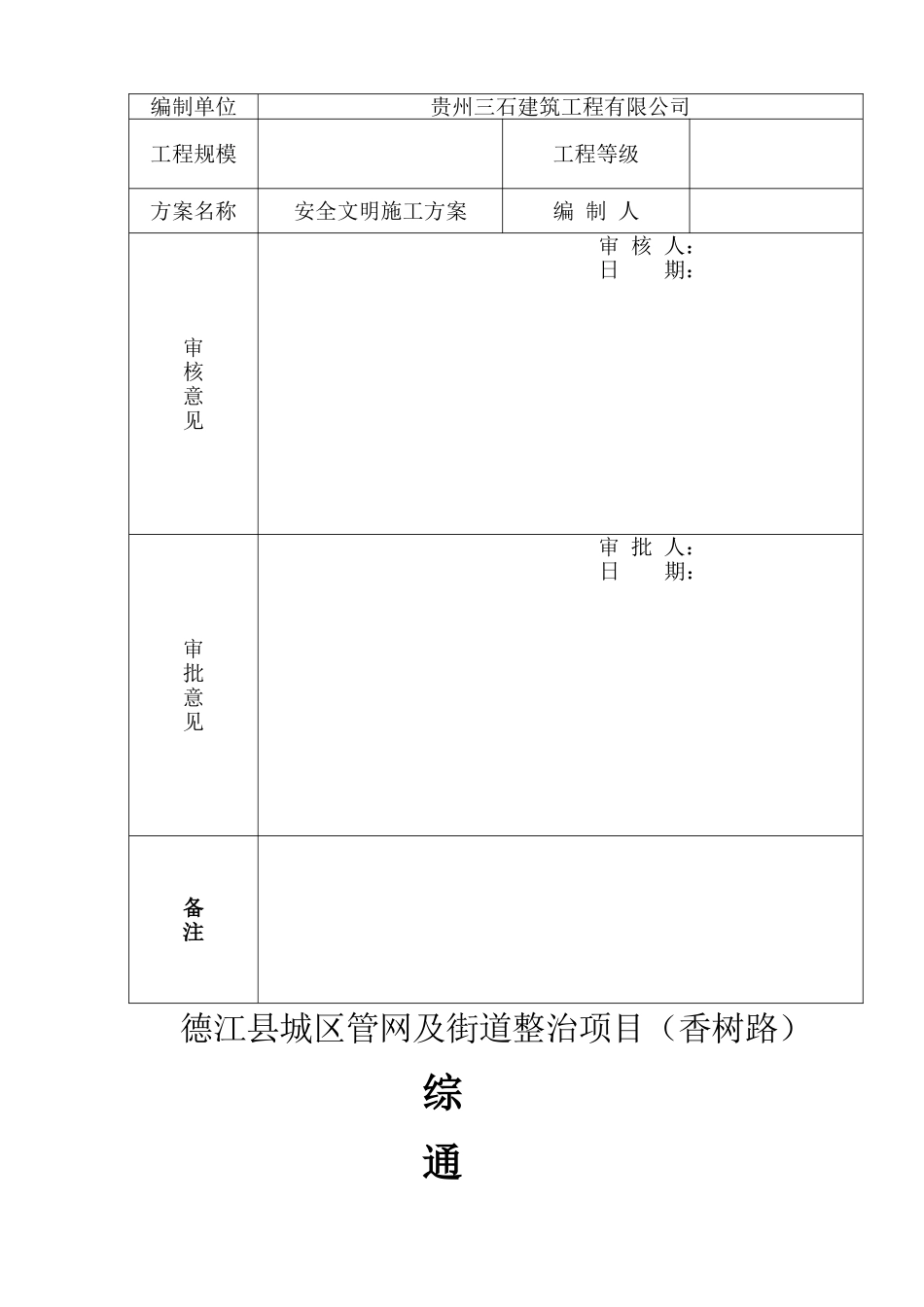

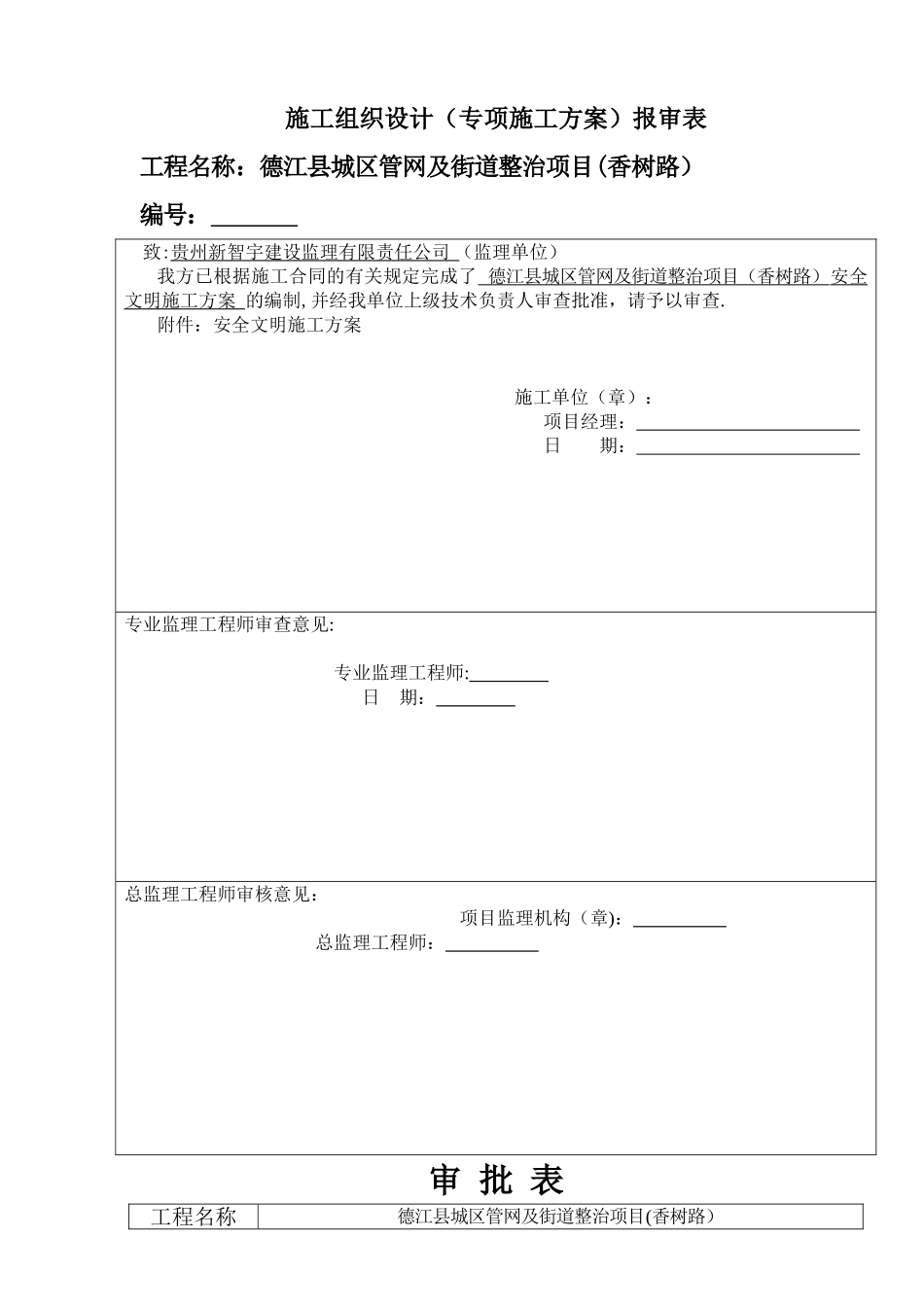

施工组织设计（专项施工方案）报审表工程名称：德江县城区管网及街道整治项目(香树路） 编号： 致:贵州新智宇 建设监理有限责任公司 （监理单位）我方已根据施工合同的有关规定完成了 德江县城区管网及街道整治项目（香树路） 安全 文明施工 方案 的编制,并经我单位上级技术负责人审查批准，请予以审查.附件：安全文明施工方案 施工单位（章）： 项目经理： 日 期： 专业监理工程师审查意见: 专业监理工程师: 日 期： 总监理工程师审核意见：项目监理机构（章)： 总监理工程师： 审 批 表工程名称德江县城区管网及街道整治项目(香树路）编制单位贵州三石建筑工程有限公司工程规模工程等级方案名称安全文明施工方案编 制 人审核意见审 核 人：日 期：审批意见审 批 人： 日 期：备注德江县城区管网及街道整治项目（香树路）综通工程专项施工方案编制人： 职称(职务) 项目技术负责人 审核人： 职称(职务） 项目经理 审批人： 职称（职务） 公司技术负责人 编制单位:贵州三石建筑工程有限公司编制时间:二 0 一七年十一月目 录一、工程概况二、雨、污水管网的施工三、计划投入的机械设备及人员四、排水管道工程施工工艺框图五、工程质量保证措施一、工程概况本工程为天鸿天际二期 1 组团市政配套工程。本工程位于湖州市吴兴区仁皇山分区。本设计采纳黄海高程系.管径与检查井尺寸以毫米计，其余均以米计.排水管道标高为管内底标高。施工方式：管道采纳开槽方式施工。排水体制：小区系统为雨、污分流制。区内雨水经雨水管道收集后排入旄儿港河道，宅间道上雨水口就近接单体户前雨水检查井,区内污水经污水管道收集先通过化粪池集中处理,然后就近排入安吉路污水管道内。水量:雨水量按湖州暴雨强度公式计算，综合径流系数取 0.55，地面集水时间为 5 分钟。雨水管设计管径有 De225、De300、De400、De500、De600、De700；污水管设计管径采纳 De225、De300。管材：雨水管采纳 U-PVC 加筋管，污水管采纳 U—PVC 加筋管,环刚度均为 8KN/㎡,承插连接，弹性密封橡胶圈接口。管道基础：U—PVC 加筋管采纳中砂基础，基础厚度为 100mm,压实度大于等于 90％.当地基承载力小于设计要求时,需基础下铺设厚度 200mm 粒径＜40mm 的砂砾或者碎石垫层,压实度≥90％.雨水口：路面采纳单箅雨水口，规格为 680＊380mm，箅子、箅圈均采纳复合材料.雨水口连接支管采纳 De225U-PVC 加筋管（环钢度 Sn=8KN/㎡），10...
