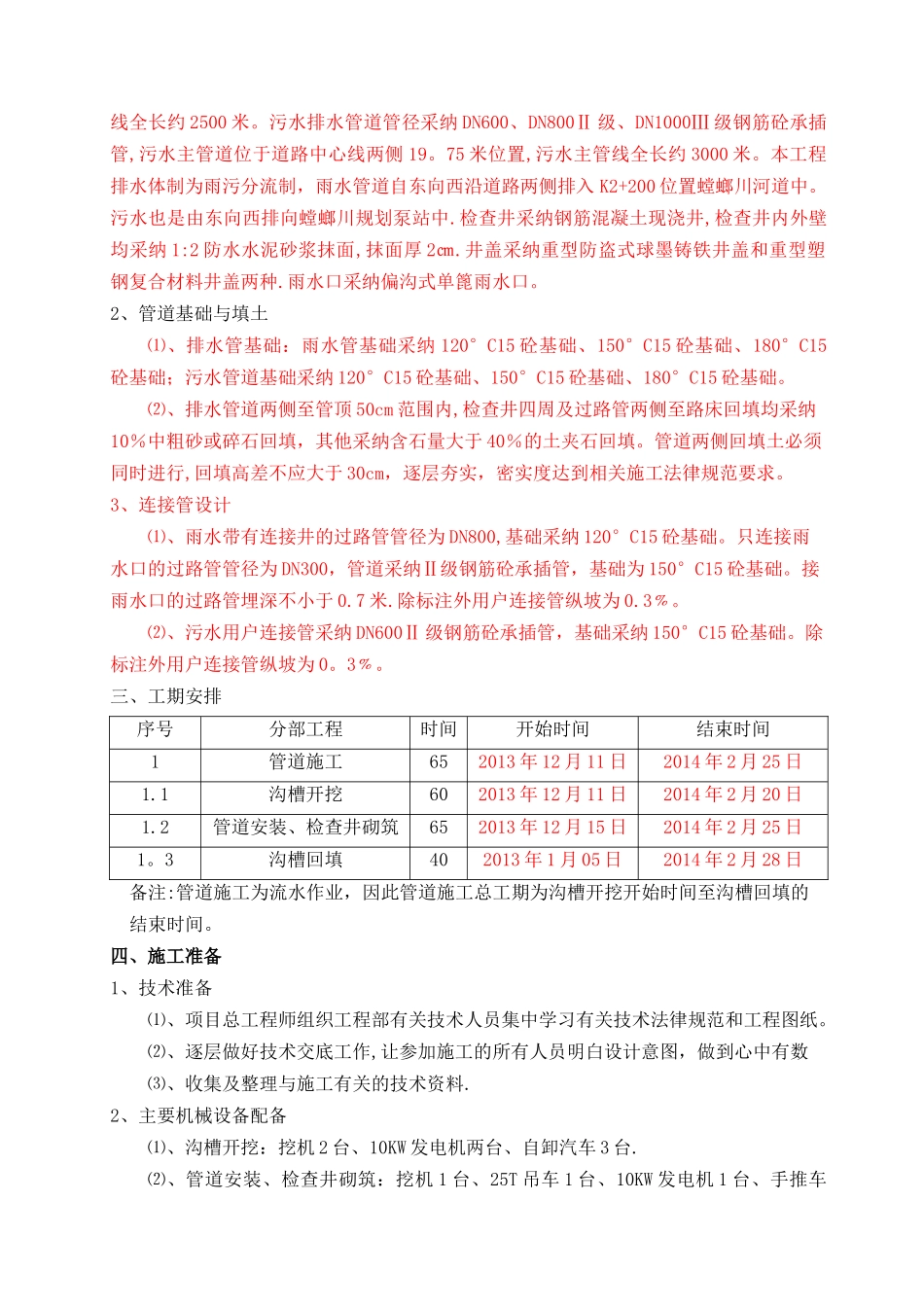

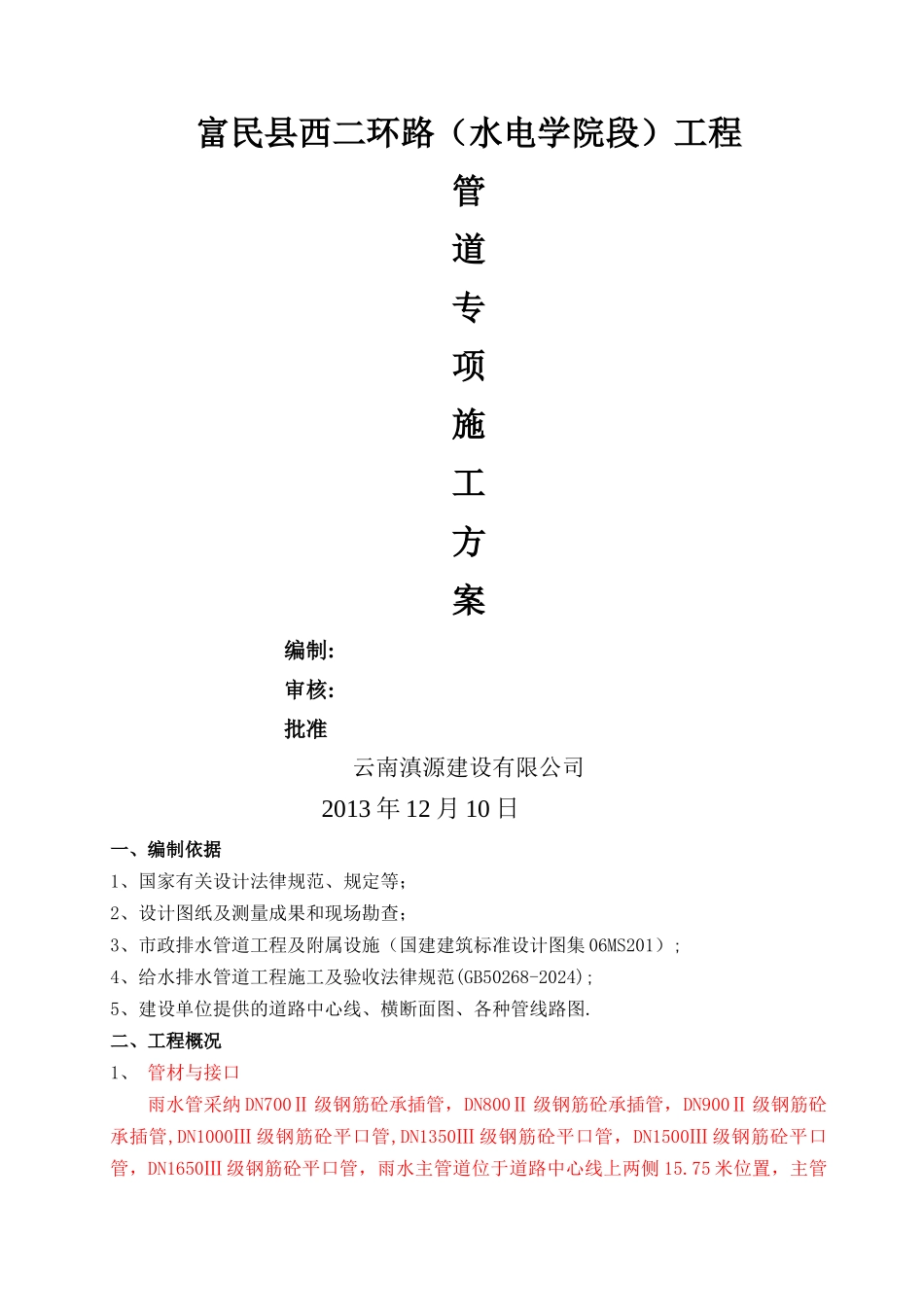

富民县西二环路（水电学院段）工程管道专项施工方案编制:审核:批准云南滇源建设有限公司2013 年 12 月 10 日一、编制依据1、国家有关设计法律规范、规定等；2、设计图纸及测量成果和现场勘查；3、市政排水管道工程及附属设施（国建建筑标准设计图集 06MS201）;4、给水排水管道工程施工及验收法律规范(GB50268-2024);5、建设单位提供的道路中心线、横断面图、各种管线路图.二、工程概况1、 管材与接口雨水管采纳 DN700Ⅱ 级钢筋砼承插管，DN800Ⅱ 级钢筋砼承插管，DN900Ⅱ 级钢筋砼承插管,DN1000Ⅲ 级钢筋砼平口管,DN1350Ⅲ 级钢筋砼平口管，DN1500Ⅲ 级钢筋砼平口管，DN1650Ⅲ 级钢筋砼平口管，雨水主管道位于道路中心线上两侧 15.75 米位置，主管线全长约 2500 米。污水排水管道管径采纳 DN600、DN800Ⅱ 级、DN1000Ⅲ 级钢筋砼承插管,污水主管道位于道路中心线两侧 19。75 米位置,污水主管线全长约 3000 米。本工程排水体制为雨污分流制，雨水管道自东向西沿道路两侧排入 K2+200 位置螳螂川河道中。污水也是由东向西排向螳螂川规划泵站中.检查井采纳钢筋混凝土现浇井,检查井内外壁均采纳 1:2 防水水泥砂浆抹面,抹面厚 2㎝.井盖采纳重型防盗式球墨铸铁井盖和重型塑钢复合材料井盖两种.雨水口采纳偏沟式单篦雨水口。2、管道基础与填土⑴、排水管基础：雨水管基础采纳 120°C15 砼基础、150°C15 砼基础、180°C15砼基础；污水管道基础采纳 120°C15 砼基础、150°C15 砼基础、180°C15 砼基础。⑵、排水管道两侧至管顶 50cm 范围内,检查井四周及过路管两侧至路床回填均采纳10％中粗砂或碎石回填，其他采纳含石量大于 40％的土夹石回填。管道两侧回填土必须同时进行,回填高差不应大于 30cm，逐层夯实，密实度达到相关施工法律规范要求。3、连接管设计⑴、雨水带有连接井的过路管管径为 DN800,基础采纳 120°C15 砼基础。只连接雨水口的过路管管径为 DN300，管道采纳Ⅱ级钢筋砼承插管，基础为 150°C15 砼基础。接雨水口的过路管埋深不小于 0.7 米.除标注外用户连接管纵坡为 0.3﹪。⑵、污水用户连接管采纳 DN600Ⅱ 级钢筋砼承插管，基础采纳 150°C15 砼基础。除标注外用户连接管纵坡为 0。3﹪。三、工期安排序号分部工程时间开始时间结束时间1管道施工652013 年 12 月 11 日2014 年 2 月 25 日1.1沟槽开挖602013 年 12 月 11 日2014 年 2 月 20 日1.2管道安装、检查井...
