管道清管、测径、试压施工方案

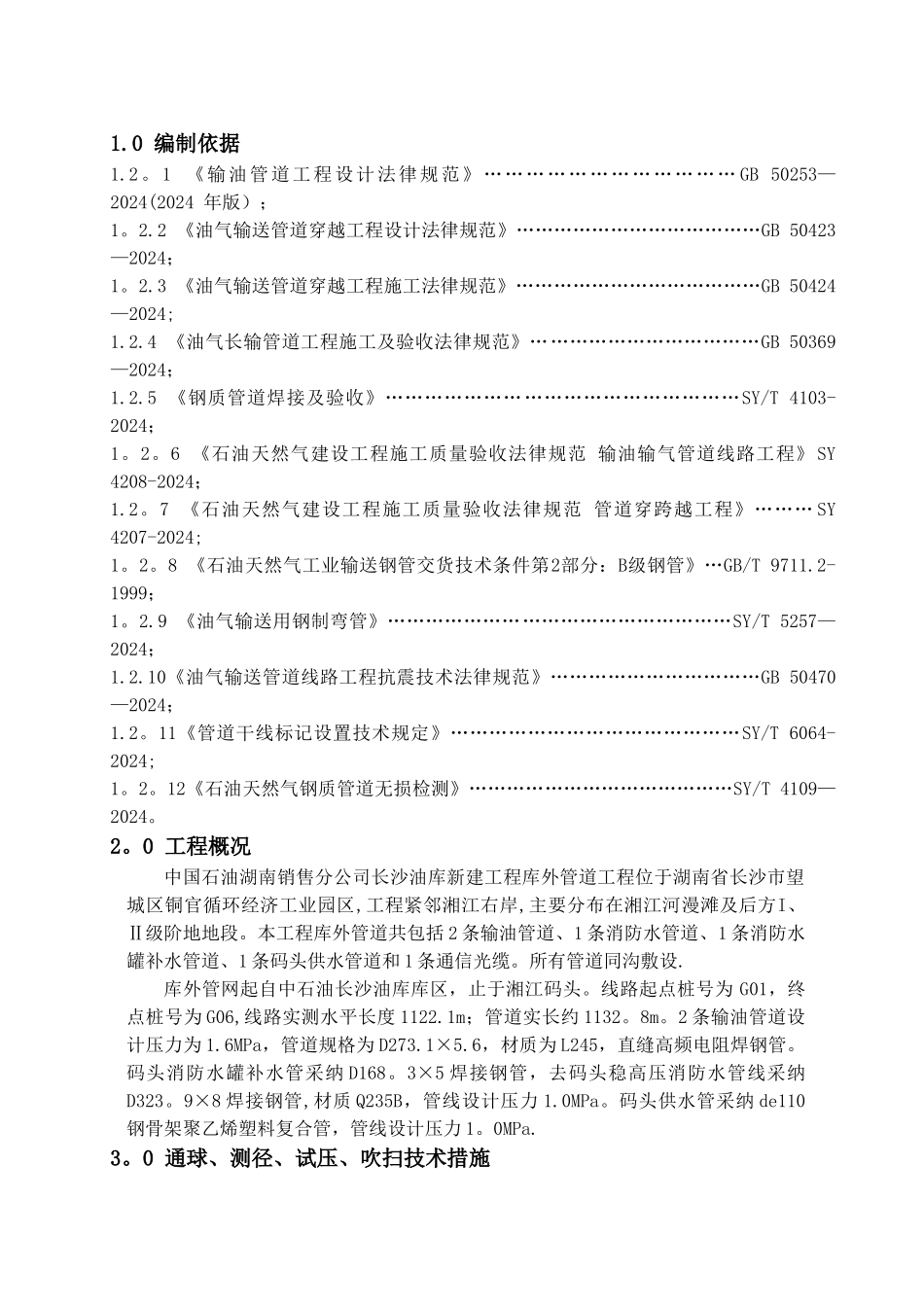

1.0 编制依据1.2。1 《输油管道工程设计法律规范》……………………………… GB 50253—2024(2024 年版）；1。2.2 《油气输送管道穿越工程设计法律规范》…………………………………GB 50423—2024；1。2.3 《油气输送管道穿越工程施工法律规范》…………………………………GB 50424—2024;1.2.4 《油气长输管道工程施工及验收法律规范》………………………………GB 50369—2024；1.2.5 《钢质管道焊接及验收》………………………………………………SY/T 4103-2024；1。2。6 《石油天然气建设工程施工质量验收法律规范 输油输气管道线路工程》 SY 4208-2024；1.2。7 《石油天然气建设工程施工质量验收法律规范 管道穿跨越工程》……… SY 4207-2024;1。2。8 《石油天然气工业输送钢管交货技术条件第2部分：B级钢管》…GB/T 9711.2-1999；1。2.9 《油气输送用钢制弯管》………………………………………………SY/T 5257—2024；1.2.10《油气输送管道线路工程抗震技术法律规范》……………………………GB 50470—2024；1.2。11《管道干线标记设置技术规定》………………………………………SY/T 6064-2024;1。2。12《石油天然气钢质管道无损检测》……………………………………SY/T 4109—2024。2。0 工程概况中国石油湖南销售分公司长沙油库新建工程库外管道工程位于湖南省长沙市望城区铜官循环经济工业园区,工程紧邻湘江右岸,主要分布在湘江河漫滩及后方I、Ⅱ级阶地地段。本工程库外管道共包括 2 条输油管道、1 条消防水管道、1 条消防水罐补水管道、1 条码头供水管道和 1 条通信光缆。所有管道同沟敷设.库外管网起自中石油长沙油库库区，止于湘江码头。线路起点桩号为 G01，终点桩号为 G06,线路实测水平长度 1122.1m；管道实长约 1132。8m。2 条输油管道设计压力为 1.6MPa，管道规格为 D273.1×5.6，材质为 L245，直缝高频电阻焊钢管。码头消防水罐补水管采纳 D168。3×5 焊接钢管，去码头稳高压消防水管线采纳D323。9×8 焊接钢管,材质 Q235B，管线设计压力 1.0MPa。码头供水管采纳 de110钢骨架聚乙烯塑料复合管，管线设计压力 1。0MPa.3。0 通球、测径、试压、吹扫技术措施管道通球清管、测径和水压试验是检验管材及焊接质量的最后一道工序，是预投产前检验管线是否存在隐患的最为重要的一道工序，合格的试验过程及结果,能够为管道的顺利投产和安全运行提供有力的保证.在水压试验中，我们将...
