粉末冶金材料标准表

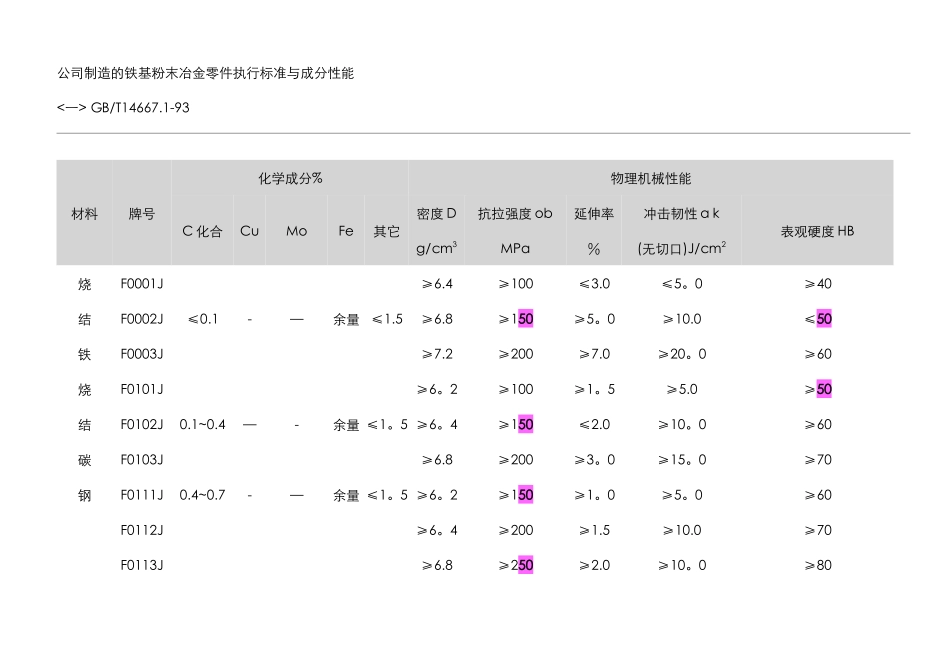

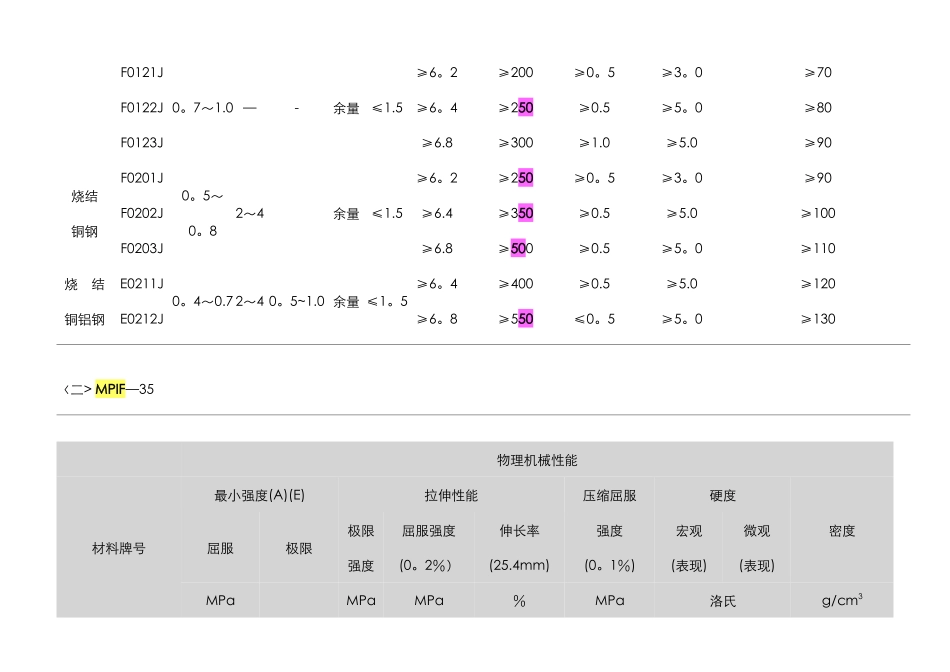

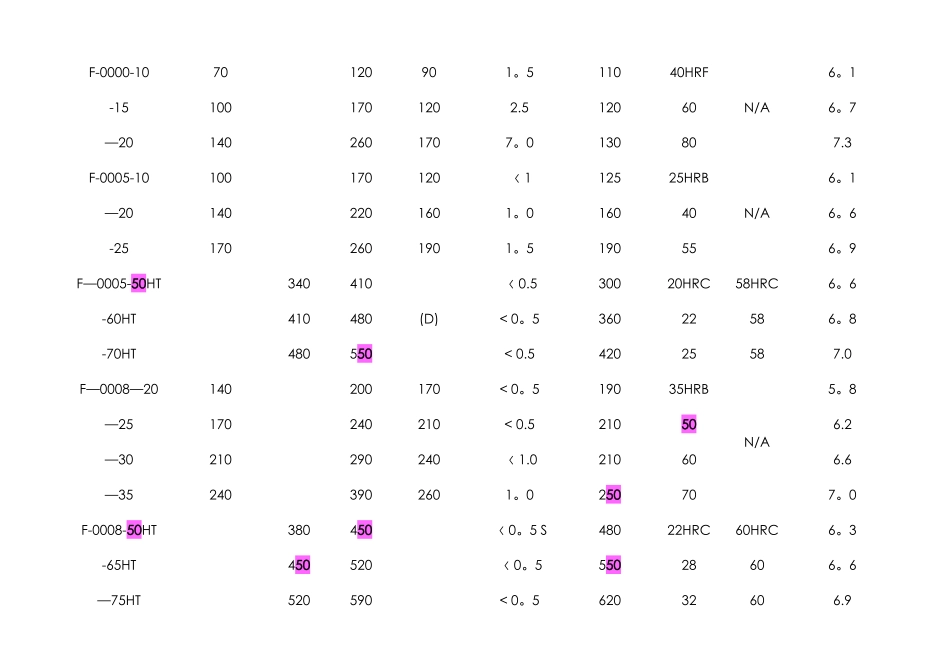

公司制造的铁基粉末冶金零件执行标准与成分性能<一> GB/T14667.1-93 材料牌号 化学成分%物理机械性能C 化合CuMoFe其它密度 Dg/cm3抗拉强度 obMPa延伸率％ 冲击韧性 a k(无切口)J/cm2表观硬度 HB烧结铁F0001JF0002JF0003J≤0.1-—余量≤1.5≥6.4≥6.8≥7.2≥100≥150≥200≤3.0≥5。0≥7.0≤5。0≥10.0≥20。0≥40≤50≥60烧结碳钢F0101JF0102JF0103J0.1~0.4—-余量 ≤1。5≥6。2≥6。4≥6.8≥100≥150≥200≥1。5≤2.0≥3。0≥5.0≥10。0≥15。0≥50≥60≥70F0111JF0112JF0113J0.4~0.7-—余量 ≤1。5 ≥6。2≥6。4≥6.8≥150≥200≥250≥1。0≥1.5≥2.0≥5。0≥10.0≥10。0≥60≥70≥80F0121JF0122JF0123J0。7～1.0 —-余量≤1.5≥6。2≥6。4≥6.8≥200≥250≥300≥0。5≥0.5≥1.0≥3。0≥5。0≥5.0≥70≥80≥90烧结铜钢F0201JF0202JF0203J0。5～0。82～4余量≤1.5≥6。2≥6.4≥6.8≥250≥350≥500≥0。5≥0.5≥0.5≥3。0≥5.0≥5。0≥90≥100≥110烧 结铜铝钢 E0211JE0212J 0。4～0.7 2～4 0。5~1.0 余量 ≤1。5≥6。4≥6。8≥400≥550≥0.5≤0。5≥5.0≥5。0≥120≥130〈二> MPIF—35物理机械性能材料牌号最小强度(A)(E)拉伸性能压缩屈服强度(0。1％) 硬度密度屈服极限极限强度 屈服强度(0。2％） 伸长率(25.4mm) 宏观(表现) 微观(表现)MPaMPaMPa％MPa洛氏g/cm3F-0000-10-15—20 70120901。511040HRFN/A6。11001701202.5120606。71402601707。0130807.3F-0005-10—20-25 100170120〈 1 12525HRBN/A6。11402201601。0160406。61702601901。5190556。9F—0005-50HT-60HT-70HT 340410(D)〈 0.5 30020HRC58HRC6。6410480< 0。5 36022586。8480550< 0.5 42025587.0F—0008—20—25—30—35 140200170< 0。5 19035HRBN/A5。8170240210< 0.5 210506.2210290240〈 1.0210606.62403902601。0250707。0F-0008-50HT-65HT—75HT380450〈 0。5 S 48022HRC60HRC6。3450520〈 0。5 55028606。6520590< 0。5 62032606.9—85HT 590660< 0.5 69035607.1烧结铁-铜合金和烧结铜钢的化学成分（％）. 材料牌号FeCuCFC—020083。8—98。51.5-3。9 0.0—0.3FC-0205 93.5—98.2 1.5-3。90。3-0。6FC—020893。2—97.91.5-3.9 0.6—0.9FC—050591。4-95.7 4.0—6.00.3—0。6FC-050891。1-95。44。0-6.0 0。6-0.9烧结铁—镍合金和烧结镍钢的化学成分(%)。材料牌号FeNiCuCFN-020092。2-99。01.0-3.00。0—2.50...
