系杆拱桥施工技术

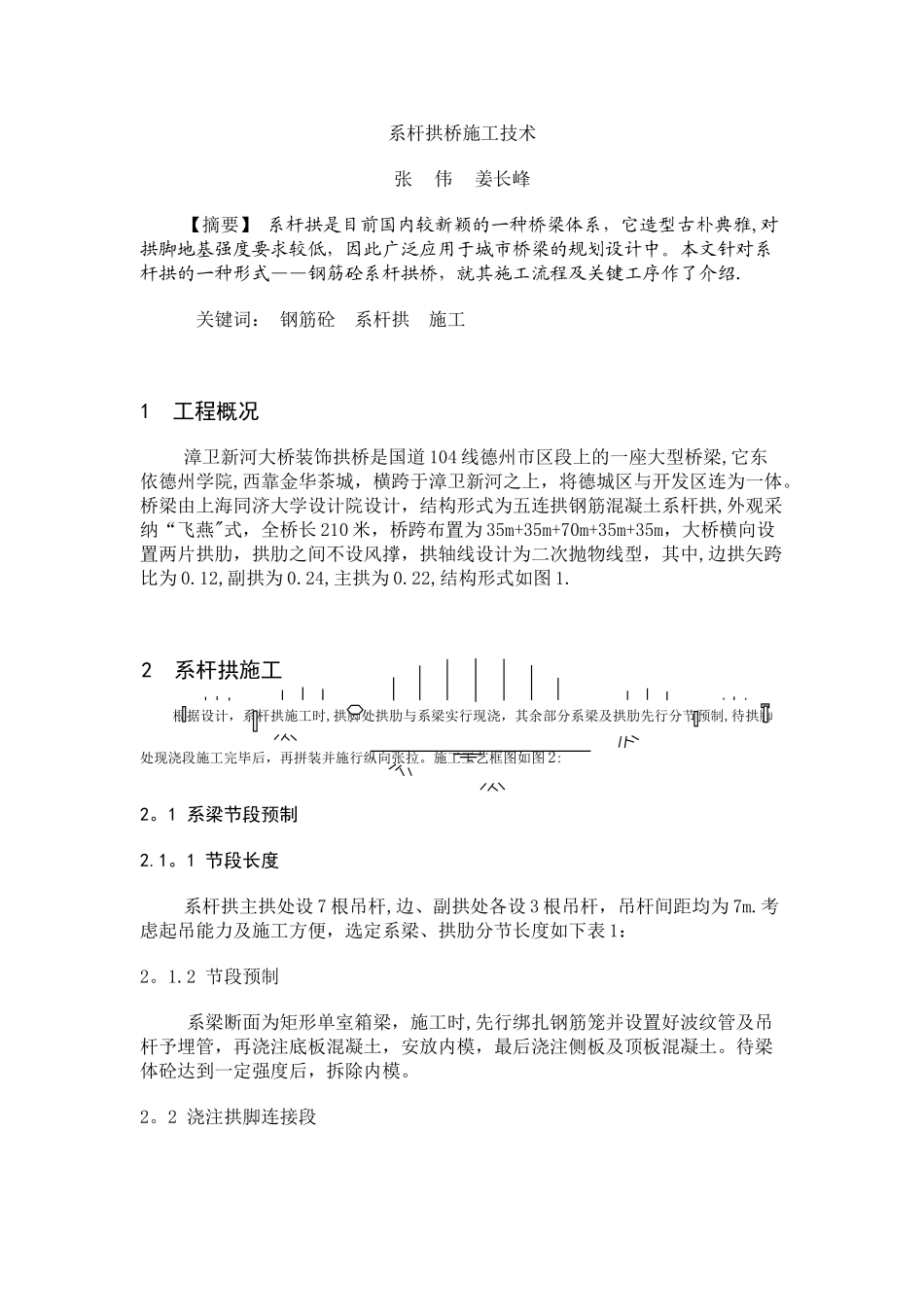

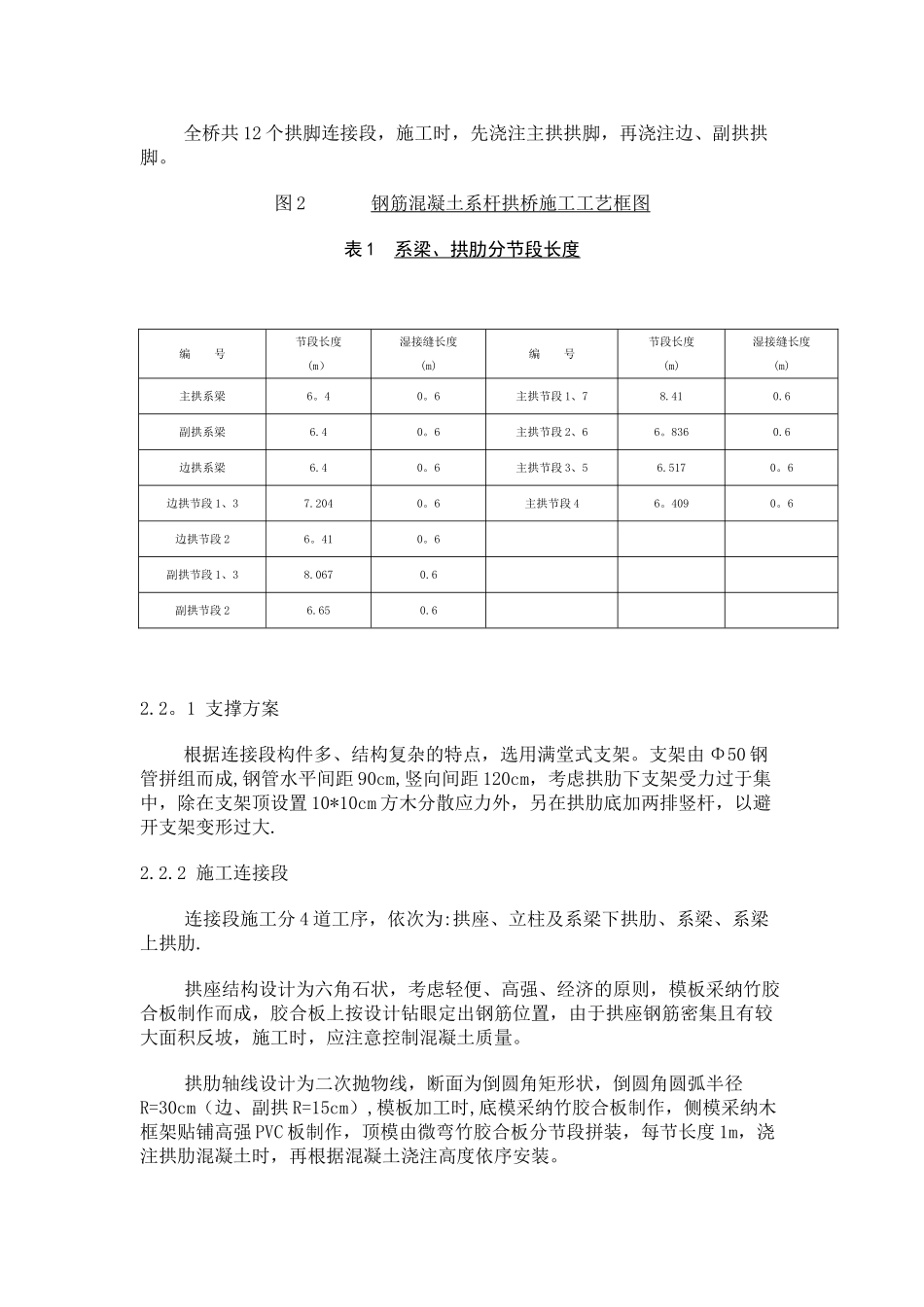

系杆拱桥施工技术张 伟 姜长峰【摘要】 系杆拱是目前国内较新颖的一种桥梁体系，它造型古朴典雅,对拱脚地基强度要求较低，因此广泛应用于城市桥梁的规划设计中。本文针对系杆拱的一种形式——钢筋砼系杆拱桥，就其施工流程及关键工序作了介绍.关键词： 钢筋砼 系杆拱 施工 1 工程概况漳卫新河大桥装饰拱桥是国道 104 线德州市区段上的一座大型桥梁,它东依德州学院,西靠金华茶城，横跨于漳卫新河之上，将德城区与开发区连为一体。桥梁由上海同济大学设计院设计，结构形式为五连拱钢筋混凝土系杆拱,外观采纳“飞燕"式，全桥长 210 米，桥跨布置为 35m+35m+70m+35m+35m，大桥横向设置两片拱肋，拱肋之间不设风撑，拱轴线设计为二次抛物线型，其中,边拱矢跨比为 0.12,副拱为 0.24,主拱为 0.22,结构形式如图 1. 2 系杆拱施工根据设计，系杆拱施工时,拱脚处拱肋与系梁实行现浇，其余部分系梁及拱肋先行分节预制,待拱脚处现浇段施工完毕后，再拼装并施行纵向张拉。施工工艺框图如图 2:2。1 系梁节段预制2.1。1 节段长度系杆拱主拱处设 7 根吊杆,边、副拱处各设 3 根吊杆，吊杆间距均为 7m.考虑起吊能力及施工方便，选定系梁、拱肋分节长度如下表 1：2。1.2 节段预制 系梁断面为矩形单室箱梁，施工时,先行绑扎钢筋笼并设置好波纹管及吊杆予埋管，再浇注底板混凝土，安放内模，最后浇注侧板及顶板混凝土。待梁体砼达到一定强度后，拆除内模。2。2 浇注拱脚连接段全桥共 12 个拱脚连接段，施工时，先浇注主拱拱脚，再浇注边、副拱拱脚。图 2 钢筋混凝土系杆拱桥施工工艺框图表 1 系梁、拱肋分节段长度 编 号节段长度(m）湿接缝长度(m)编 号节段长度(m)湿接缝长度(m)主拱系梁6。40。6主拱节段 1、78.410.6副拱系梁6.40。6主拱节段 2、66。8360.6边拱系梁6.40。6主拱节段 3、56.5170。6边拱节段 1、37.2040。6主拱节段 46。4090。6边拱节段 26。410。6 副拱节段 1、38.0670.6 副拱节段 26.650.6 2.2。1 支撑方案根据连接段构件多、结构复杂的特点，选用满堂式支架。支架由 Φ50 钢管拼组而成,钢管水平间距 90cm,竖向间距 120cm，考虑拱肋下支架受力过于集中，除在支架顶设置 10*10cm 方木分散应力外，另在拱肋底加两排竖杆，以避开支架变形过大.2.2.2 施工连接段连接段施工分 4 道工序，依次为:拱座、立柱及系梁下拱肋、系梁、系梁上拱肋.拱座结构设计为六角石状，考虑轻便、高强、经济的原则，...
