结构力学2-试卷及答案D

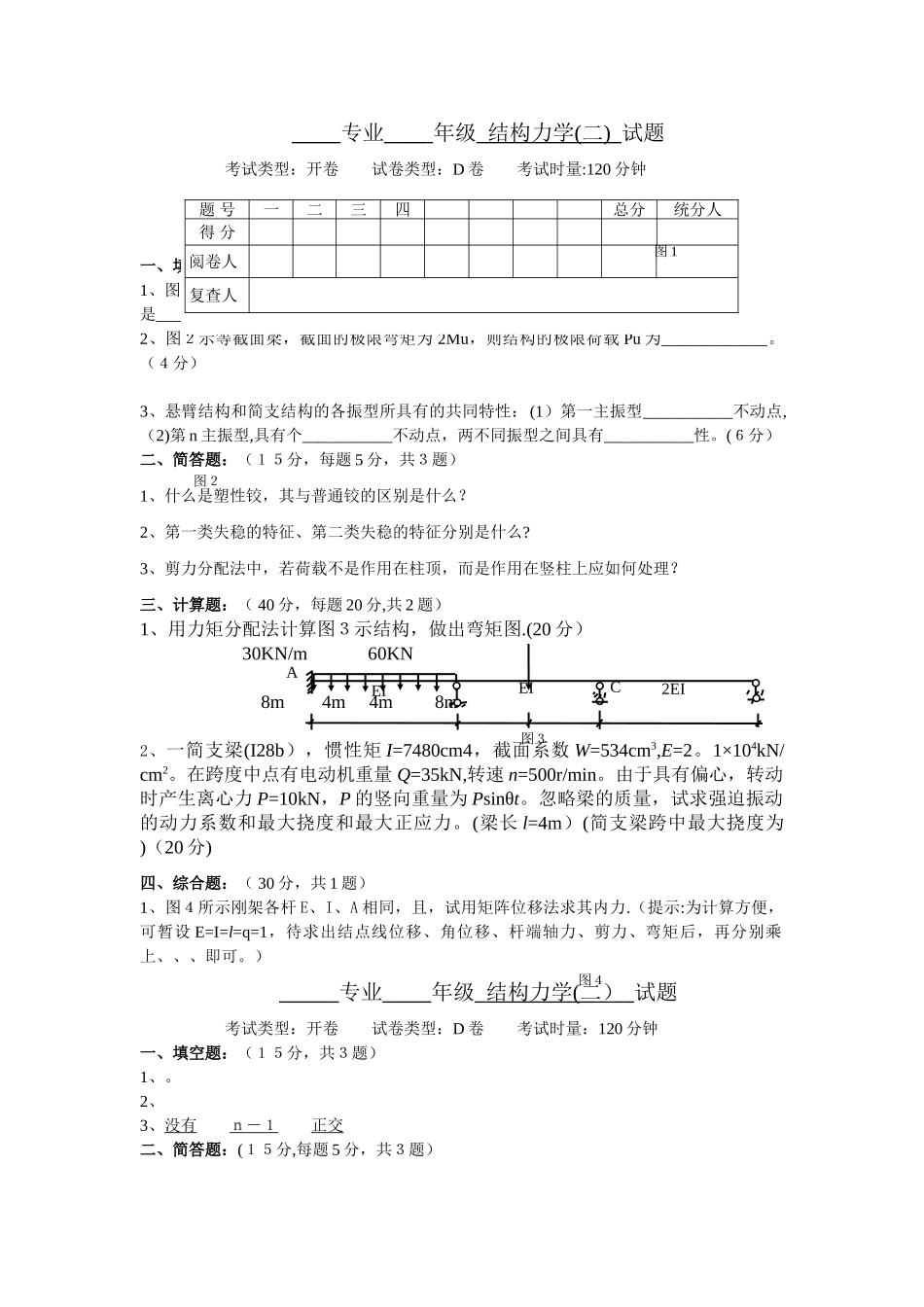

EI2EIACEI 专业 年级 结构力学 ( 二 ) 试题考试类型：开卷 试卷类型：D 卷 考试时量:120 分钟 一、填空题：(１５分，共３题）1、图 1 示结构的原始刚度矩阵是______________________________________________。（５分）2、图２示等截面梁，截面的极限弯矩为 2Mu，则结构的极限荷载 Pu 为_____________。（４分）3、悬臂结构和简支结构的各振型所具有的共同特性：(1）第一主振型___________不动点,（2)第 n 主振型,具有个___________不动点，两不同振型之间具有___________性。(６分）二、简答题：（１５分，每题 5 分，共３题）1、什么是塑性铰，其与普通铰的区别是什么？2、第一类失稳的特征、第二类失稳的特征分别是什么?3、剪力分配法中，若荷载不是作用在柱顶，而是作用在竖柱上应如何处理？三、计算题：（ 40 分，每题 20 分,共 2 题）1、用力矩分配法计算图３示结构，做出弯矩图.(20 分） 30KN/m 60KN 8m 4m 4m 8m2、一简支梁(I28b），惯性矩 I=7480cm4，截面系数 W=534cm3,E=2。1×104kN/cm2。在跨度中点有电动机重量 Q=35kN,转速 n=500r/min。由于具有偏心，转动时产生离心力 P=10kN，P 的竖向重量为 Psinθt。忽略梁的质量，试求强迫振动的动力系数和最大挠度和最大正应力。(梁长 l=4m）(简支梁跨中最大挠度为 )（20 分)四、综合题：（ 30 分，共 1 题）1、图４所示刚架各杆 E、I、A 相同，且，试用矩阵位移法求其内力.（提示:为计算方便，可暂设 E=I=l=q=1，待求出结点线位移、角位移、杆端轴力、剪力、弯矩后，再分别乘上、、、即可。） 专业 年级 结构力学 ( 二） 试题考试类型：开卷 试卷类型：D 卷 考试时量：120 分钟一、填空题：（１５分，共３题）1、。2、3、没有 ｎ－１ 正交二、简答题：(１５分,每题 5 分，共３题）题 号一二三四总分统分人得 分阅卷人复查人图 1图４图２图３91.63183.25113.522.0552.231、答:截面的弯矩不能再增大,但弯曲变形可任意增长，这就相当于在该截面处出现了一个铰，我们称此为塑性铰。区别:1）普通铰不能承受弯矩，而塑性铰则承受极限弯矩 Mu。2）普通铰可向两个方向自由转动，即为双向铰,而塑性铰是单向铰，只能沿弯矩方向转动，当弯矩减小时，材料则恢复弹性，塑性铰即告消逝。2、答:第一类失稳特征：结构平衡形式即内力和变形状态发生质的突变,原有平衡形式成为不稳定的,同时出现新的有质的区别的平衡形式。第二类失稳特征...
