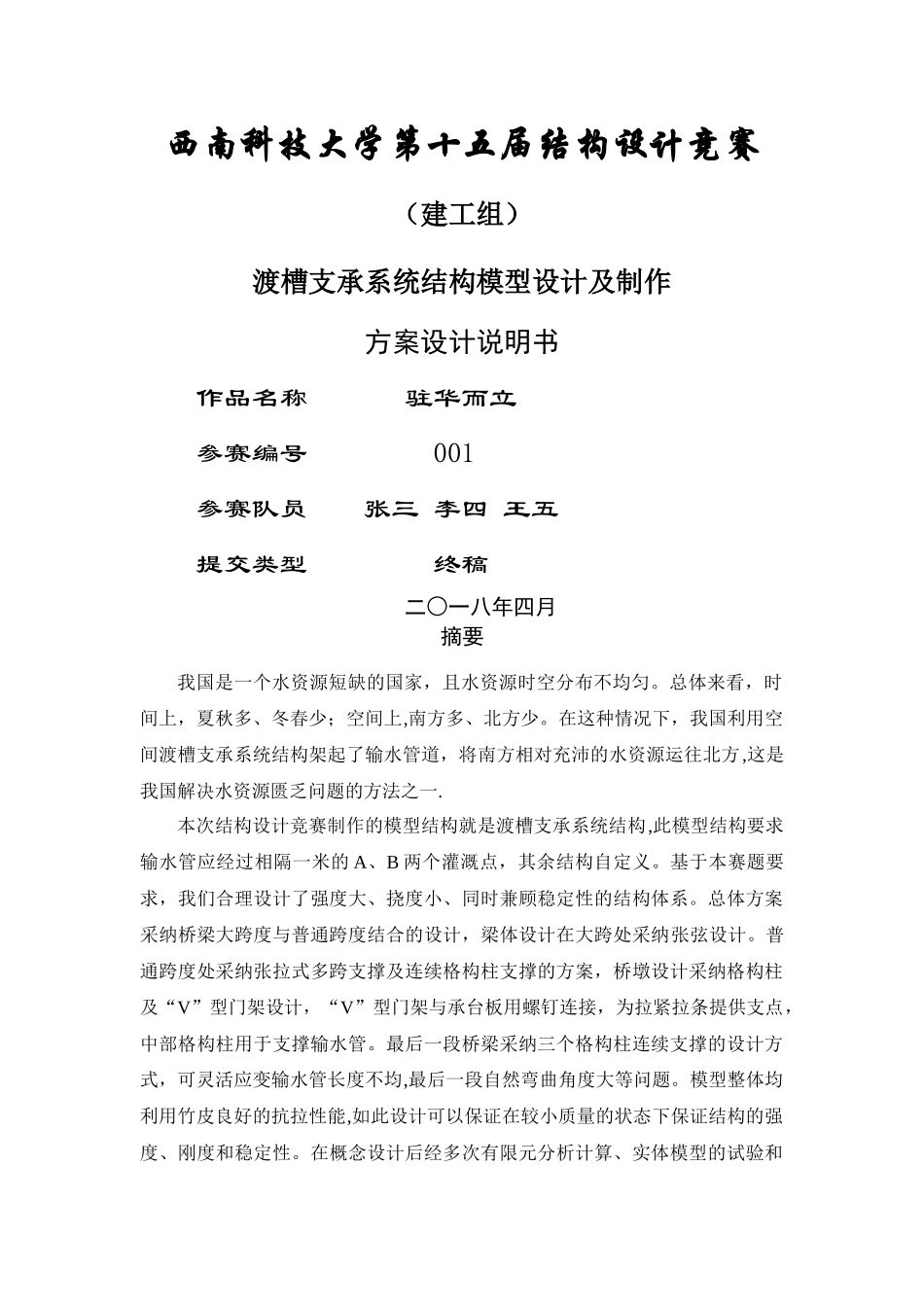

西南科技大学第十五届结构设计竞赛（建工组）渡槽支承系统结构模型设计及制作方案设计说明书作品名称 驻华而立 参赛编号 001参赛队员 张三 李四 王五提交类型 终稿二○一八年四月摘要我国是一个水资源短缺的国家，且水资源时空分布不均匀。总体来看，时间上，夏秋多、冬春少；空间上,南方多、北方少。在这种情况下，我国利用空间渡槽支承系统结构架起了输水管道，将南方相对充沛的水资源运往北方,这是我国解决水资源匮乏问题的方法之一. 本次结构设计竞赛制作的模型结构就是渡槽支承系统结构,此模型结构要求输水管应经过相隔一米的 A、B 两个灌溉点，其余结构自定义。基于本赛题要求，我们合理设计了强度大、挠度小、同时兼顾稳定性的结构体系。总体方案采纳桥梁大跨度与普通跨度结合的设计，梁体设计在大跨处采纳张弦设计。普通跨度处采纳张拉式多跨支撑及连续格构柱支撑的方案，桥墩设计采纳格构柱及“V”型门架设计，“V”型门架与承台板用螺钉连接，为拉紧拉条提供支点，中部格构柱用于支撑输水管。最后一段桥梁采纳三个格构柱连续支撑的设计方式，可灵活应变输水管长度不均,最后一段自然弯曲角度大等问题。模型整体均利用竹皮良好的抗拉性能,如此设计可以保证在较小质量的状态下保证结构的强度、刚度和稳定性。在概念设计后经多次有限元分析计算、实体模型的试验和构件的不断优化,确定了具有较佳荷重比的模型。本计算书主要从结构方案、结构建模及受荷分析、节点构造、模型制作 4个部分进行阐述.通过有限元分析程序 Midas civil 对模型进行了静力分析，结果表明所用结构体系具有较强的承载力和良好的稳定性能，在满足大跨度要求下成功抵御竞赛给定的静载作用。关键词：渡槽支承系统 静力分析 Midas civil 分析目 录摘要................................................................................................................................1第一章 设计说明 .......................................................................................................... 0 1 。 1 作品简介 ....................................................................................................... 0 1.2 设计思路 .......................................................................................................... 1 1 。 3 结构选型 ................................
