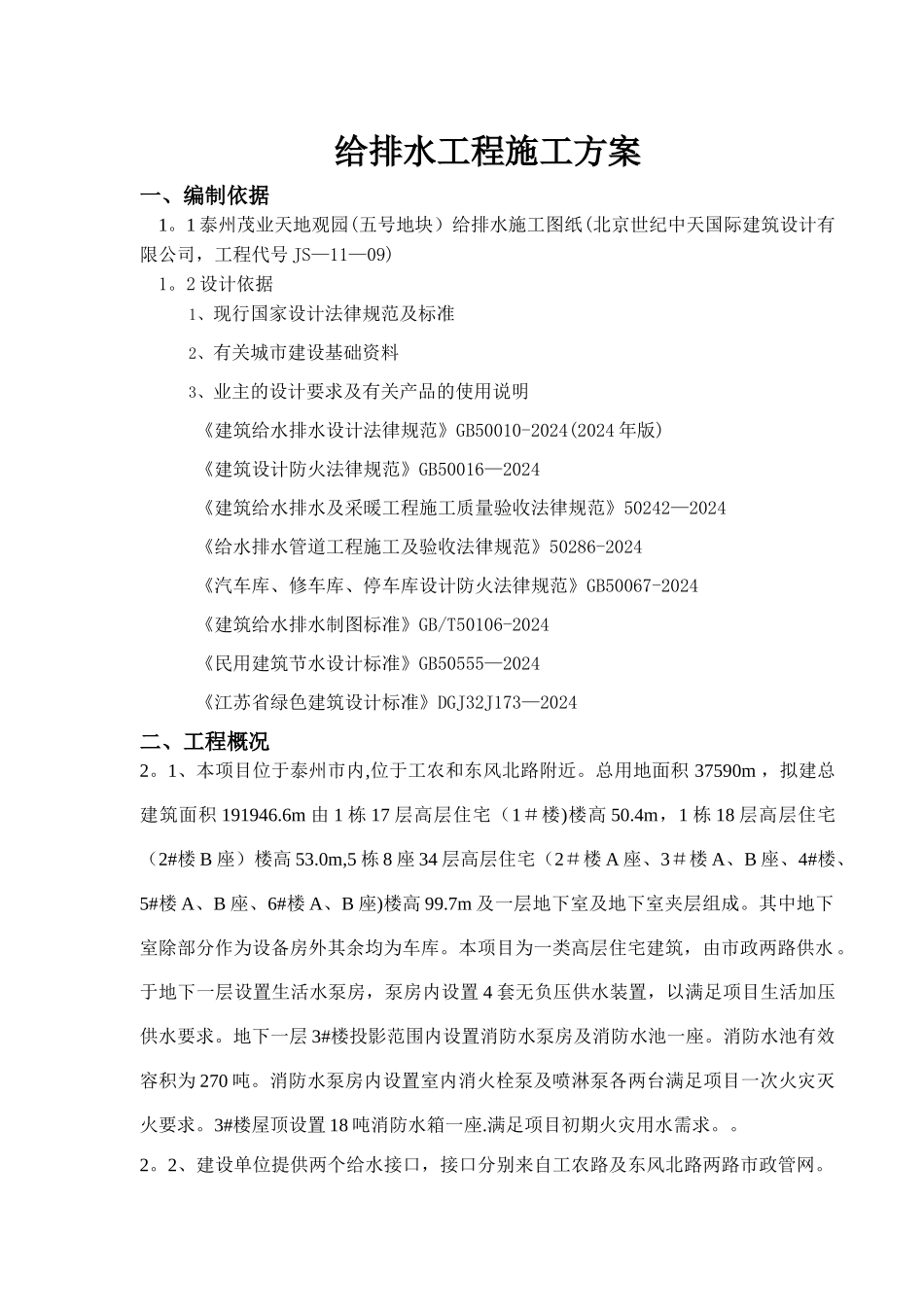

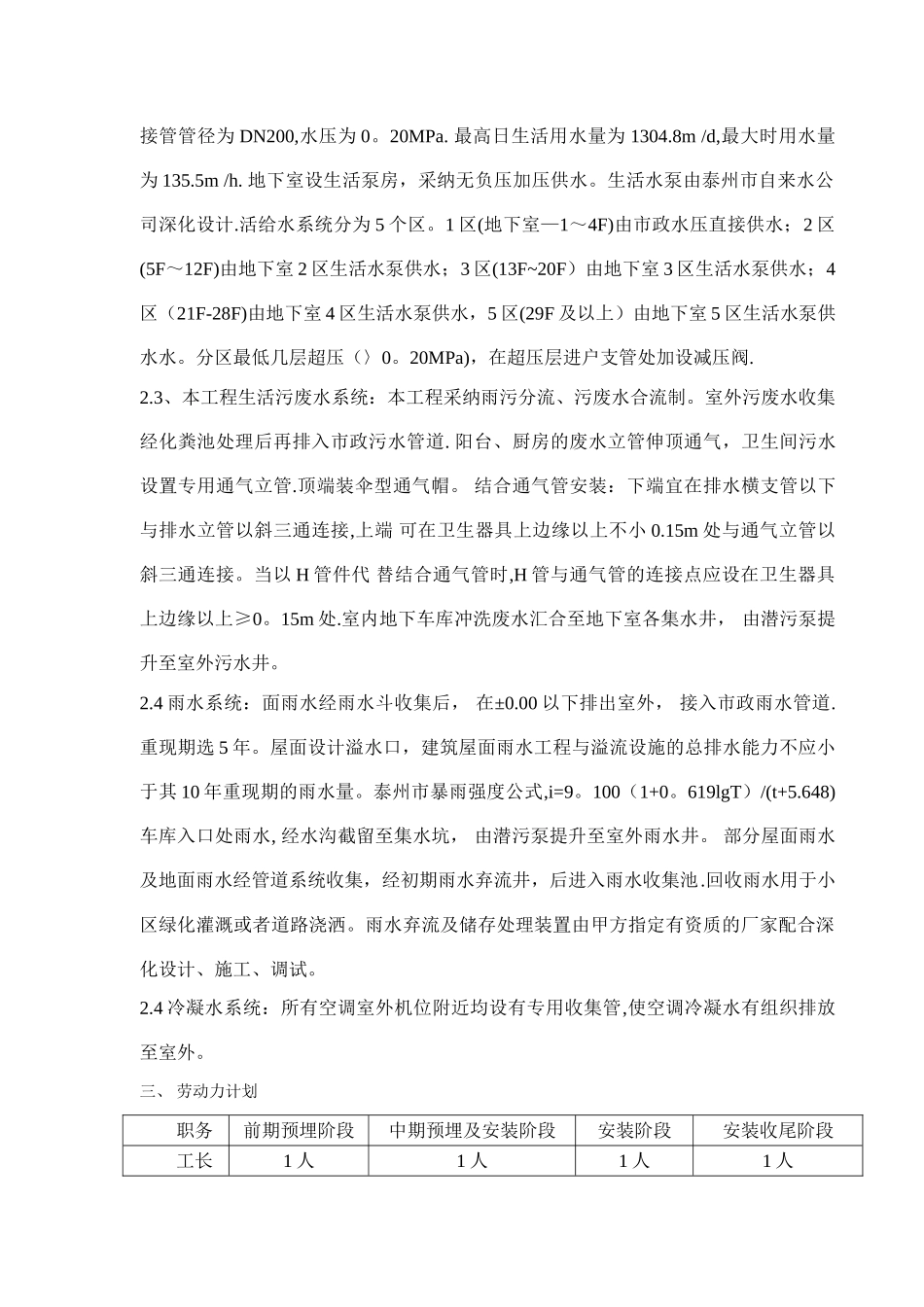

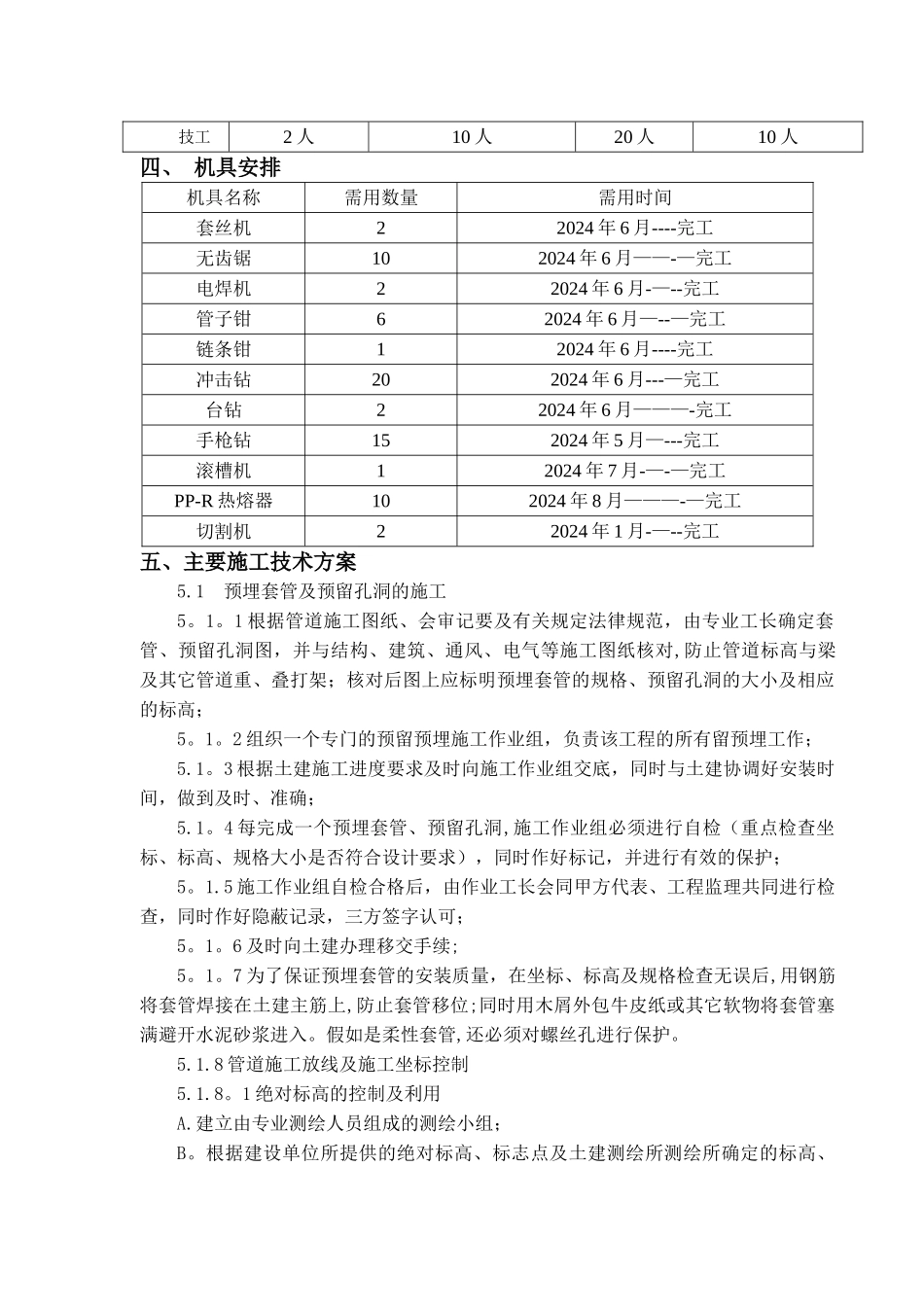

给排水工程施工方案一、编制依据1。1 泰州茂业天地观园(五号地块）给排水施工图纸(北京世纪中天国际建筑设计有限公司，工程代号 JS—11—09)1。2 设计依据 1、现行国家设计法律规范及标准2、有关城市建设基础资料3、业主的设计要求及有关产品的使用说明《建筑给水排水设计法律规范》GB50010-2024(2024 年版) 《建筑设计防火法律规范》GB50016—2024《建筑给水排水及采暖工程施工质量验收法律规范》50242—2024《给水排水管道工程施工及验收法律规范》50286-2024《汽车库、修车库、停车库设计防火法律规范》GB50067-2024《建筑给水排水制图标准》GB/T50106-2024《民用建筑节水设计标准》GB50555—2024《江苏省绿色建筑设计标准》DGJ32J173—2024二、工程概况2。1、本项目位于泰州市内,位于工农和东风北路附近。总用地面积 37590m ，拟建总建筑面积 191946.6m 由 1 栋 17 层高层住宅（1＃楼)楼高 50.4m，1 栋 18 层高层住宅（2#楼 B 座）楼高 53.0m,5 栋 8 座 34 层高层住宅（2＃楼 A 座、3＃楼 A、B 座、4#楼、5#楼 A、B 座、6#楼 A、B 座)楼高 99.7m 及一层地下室及地下室夹层组成。其中地下室除部分作为设备房外其余均为车库。本项目为一类高层住宅建筑，由市政两路供水。于地下一层设置生活水泵房，泵房内设置 4 套无负压供水装置，以满足项目生活加压供水要求。地下一层 3#楼投影范围内设置消防水泵房及消防水池一座。消防水池有效容积为 270 吨。消防水泵房内设置室内消火栓泵及喷淋泵各两台满足项目一次火灾灭火要求。3#楼屋顶设置 18 吨消防水箱一座.满足项目初期火灾用水需求。。2。2、建设单位提供两个给水接口，接口分别来自工农路及东风北路两路市政管网。接管管径为 DN200,水压为 0。20MPa. 最高日生活用水量为 1304.8m /d,最大时用水量为 135.5m /h. 地下室设生活泵房，采纳无负压加压供水。生活水泵由泰州市自来水公司深化设计.活给水系统分为 5 个区。1 区(地下室—1～4F)由市政水压直接供水；2 区(5F～12F)由地下室 2 区生活水泵供水；3 区(13F~20F）由地下室 3 区生活水泵供水；4区（21F-28F)由地下室 4 区生活水泵供水，5 区(29F 及以上）由地下室 5 区生活水泵供水水。分区最低几层超压（〉0。20MPa)，在超压层进户支管处加设减压阀.2.3、本工程生活污废水系统：本工程采纳雨污分流、污废水合流制。室外污废水收集经化粪池处理后再排入市政污水管道. 阳台、...
