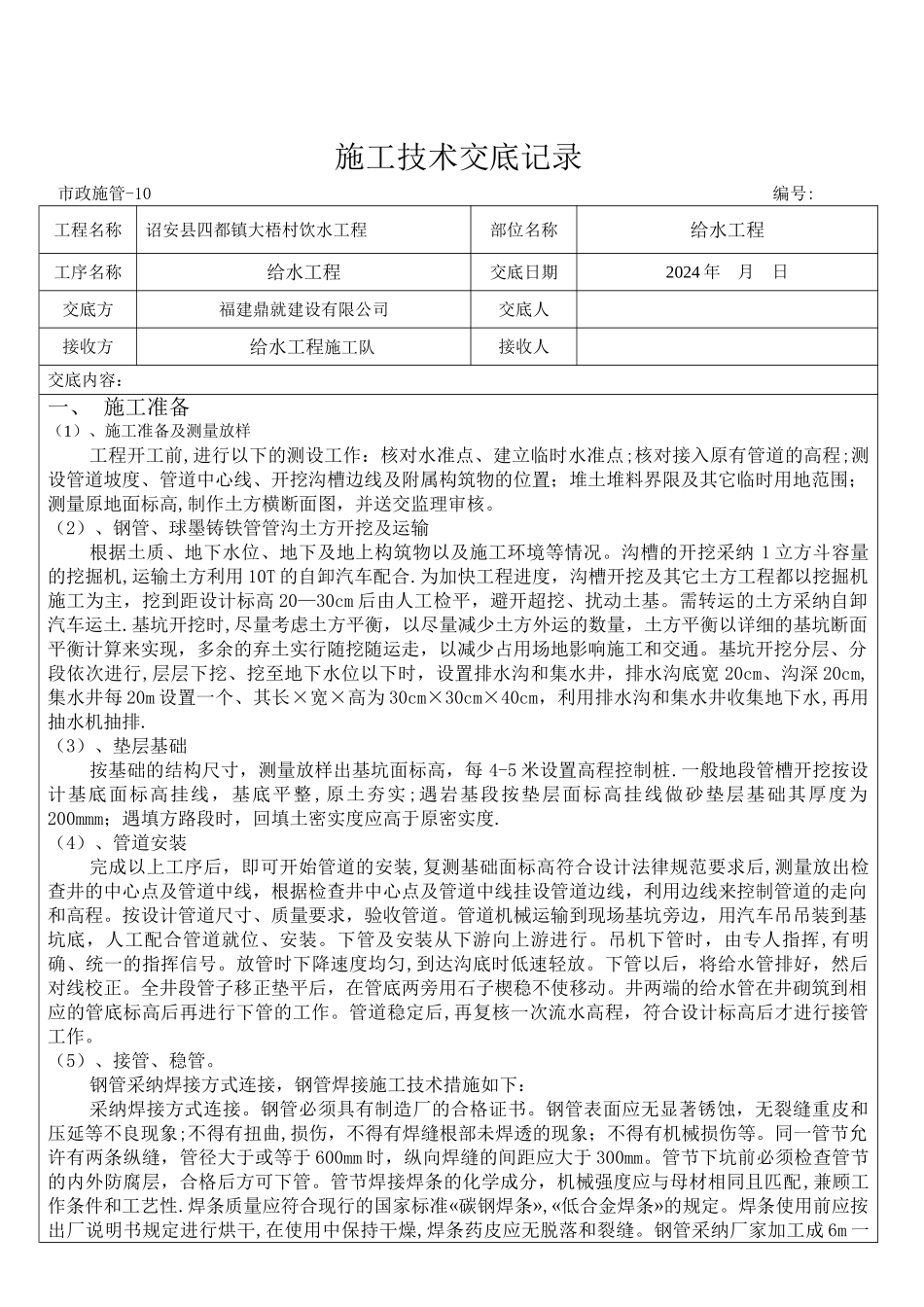

施工技术交底记录市政施管-10 编号: 工程名称诏安县四都镇大梧村饮水工程 部位名称给水工程工序名称给水工程交底日期2024 年 月 日交底方福建鼎就建设有限公司 交底人 接收方 给水工程施工队接收人 交底内容：一、 施工准备（1）、施工准备及测量放样工程开工前,进行以下的测设工作：核对水准点、建立临时水准点;核对接入原有管道的高程;测设管道坡度、管道中心线、开挖沟槽边线及附属构筑物的位置；堆土堆料界限及其它临时用地范围；测量原地面标高,制作土方横断面图，并送交监理审核。（2）、钢管、球墨铸铁管管沟土方开挖及运输根据土质、地下水位、地下及地上构筑物以及施工环境等情况。沟槽的开挖采纳 1 立方斗容量的挖掘机,运输土方利用 10T 的自卸汽车配合.为加快工程进度，沟槽开挖及其它土方工程都以挖掘机施工为主，挖到距设计标高 20—30cm 后由人工检平，避开超挖、扰动土基。需转运的土方采纳自卸汽车运土.基坑开挖时,尽量考虑土方平衡，以尽量减少土方外运的数量，土方平衡以详细的基坑断面平衡计算来实现，多余的弃土实行随挖随运走，以减少占用场地影响施工和交通。基坑开挖分层、分段依次进行,层层下挖、挖至地下水位以下时，设置排水沟和集水井，排水沟底宽 20cm、沟深 20cm,集水井每 20m 设置一个、其长×宽×高为 30cm×30cm×40cm，利用排水沟和集水井收集地下水,再用抽水机抽排.（3）、垫层基础按基础的结构尺寸，测量放样出基坑面标高，每 4-5 米设置高程控制桩.一般地段管槽开挖按设计基底面标高挂线，基底平整 ,原土夯实;遇岩基段按垫层面标高挂线做砂垫层基础其厚度为200mmm；遇填方路段时，回填土密实度应高于原密实度.（4）、管道安装完成以上工序后，即可开始管道的安装,复测基础面标高符合设计法律规范要求后,测量放出检查井的中心点及管道中线，根据检查井中心点及管道中线挂设管道边线，利用边线来控制管道的走向和高程。按设计管道尺寸、质量要求，验收管道。管道机械运输到现场基坑旁边，用汽车吊吊装到基坑底，人工配合管道就位、安装。下管及安装从下游向上游进行。吊机下管时，由专人指挥,有明确、统一的指挥信号。放管时下降速度均匀,到达沟底时低速轻放。下管以后，将给水管排好，然后对线校正。全井段管子移正垫平后，在管底两旁用石子楔稳不使移动。井两端的给水管在井砌筑到相应的管底标高后再进行下管的工作。管道稳定后,再复核一次流水高程，符合设计标高后才进行接管工作。...
