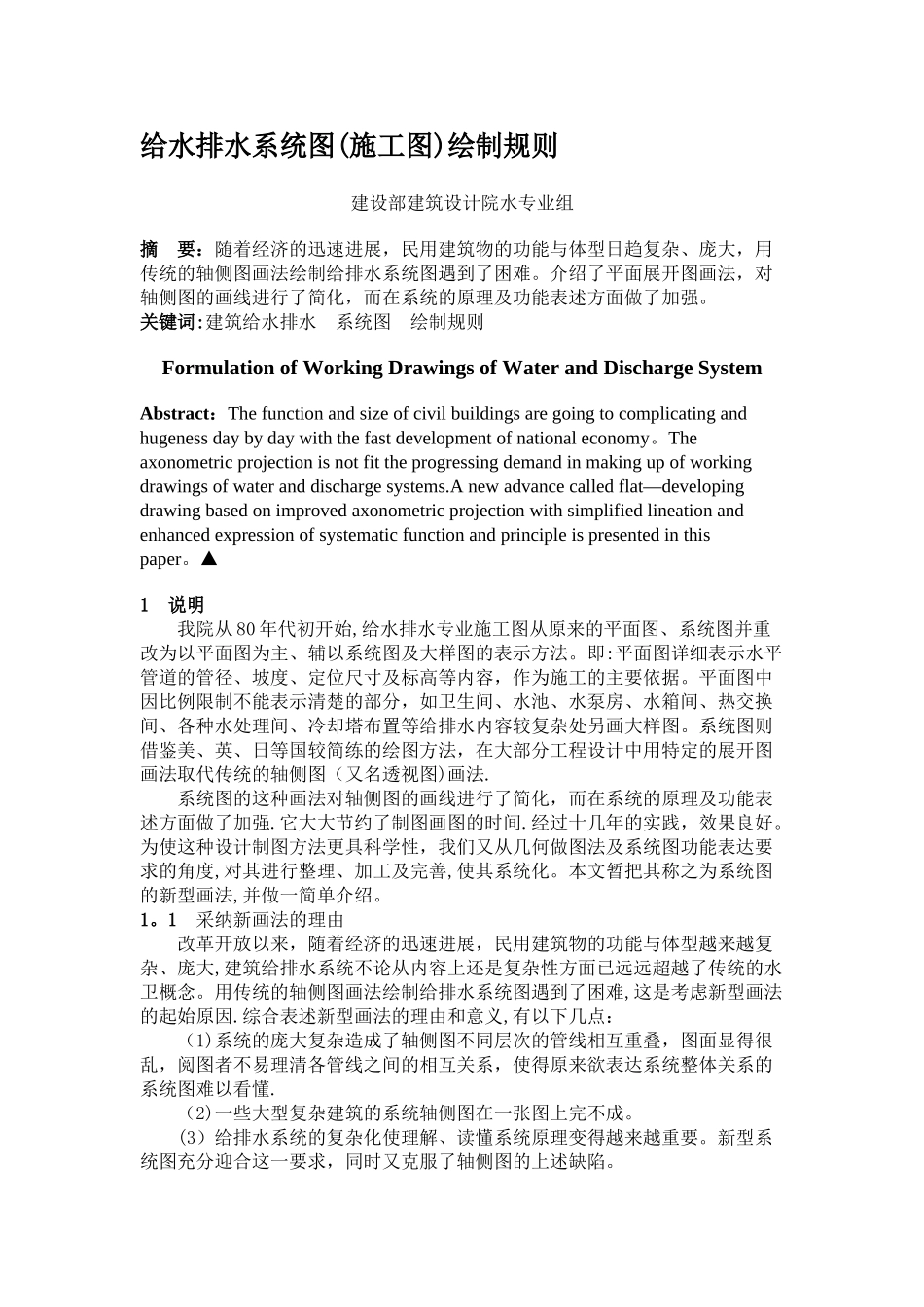

给水排水系统图绘制规则_第1页
1/7

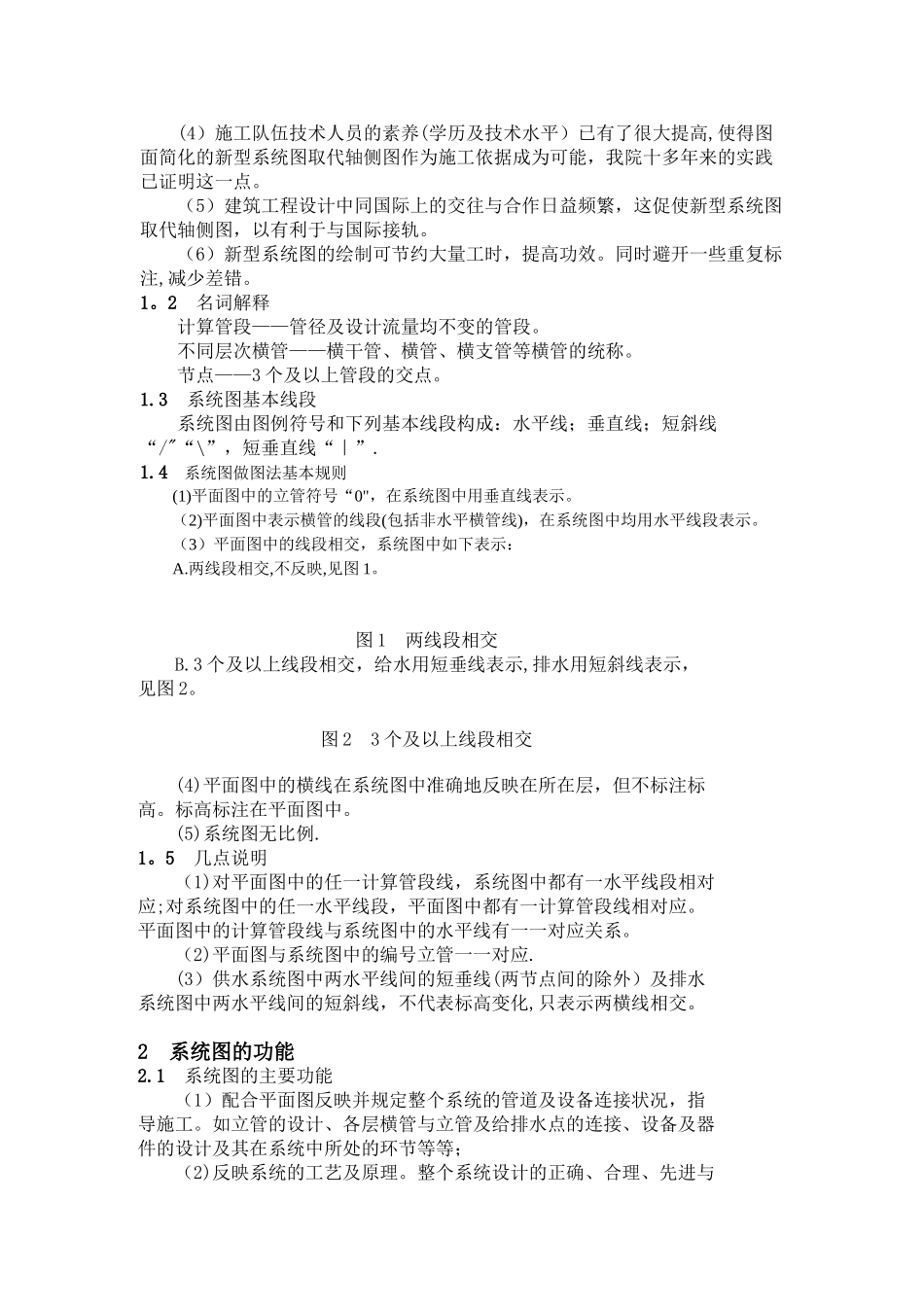

给水排水系统图绘制规则_第2页
2/7

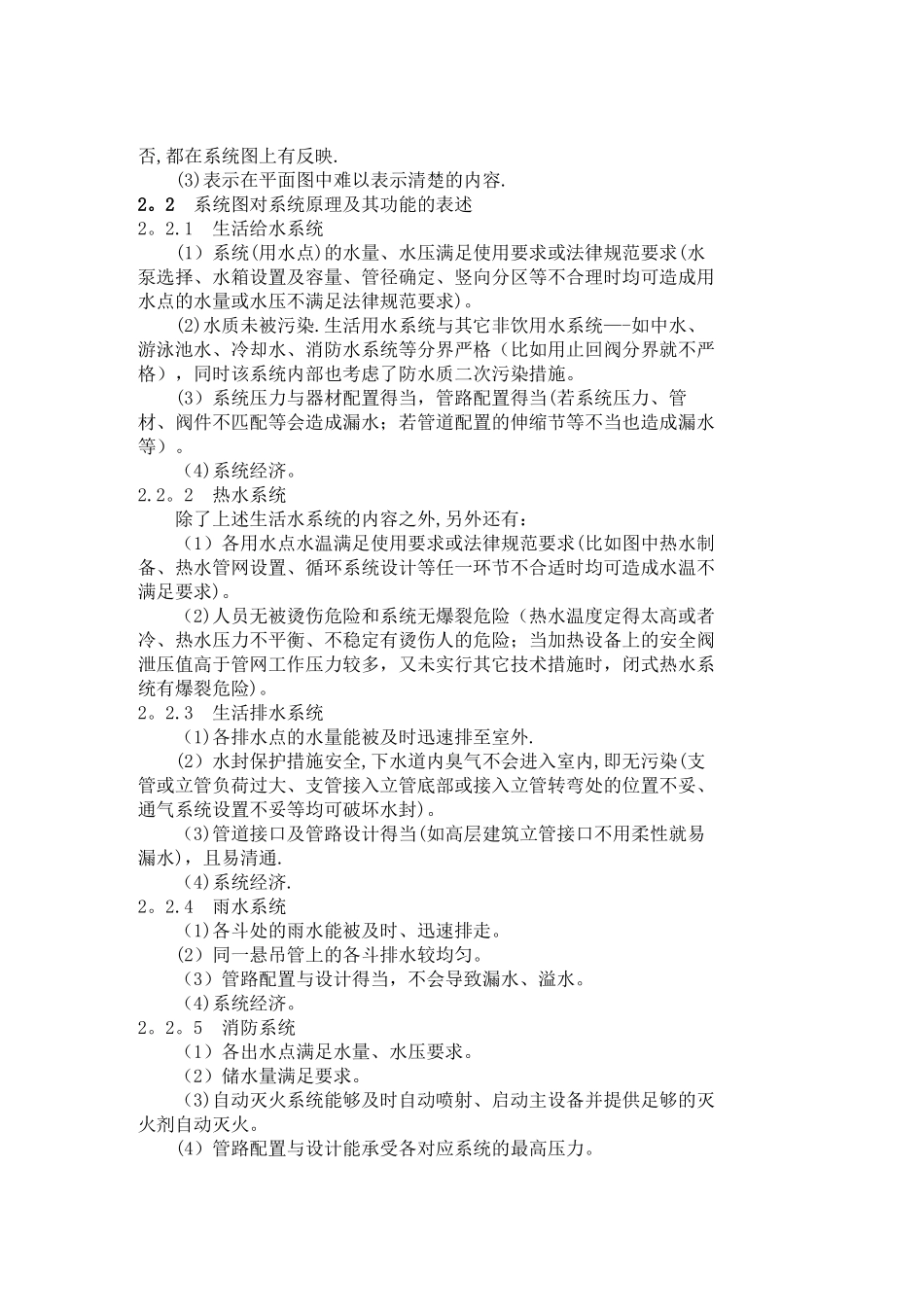

给水排水系统图绘制规则_第3页
3/7
给水排水系统图(施工图)绘制规则建设部建筑设计院水专业组摘 要:随着经济的迅速进展,民用建筑物的功能与体型日趋复杂、庞大,用传统的轴侧图画法绘制给排水系统图遇到了困难。介绍了平面展开图画法,对轴侧图的画线进行了简化,而在系统的原理及功能表述方面做了加强。关键词:建筑给水排水 系统图 绘制规则Formulation of Working Drawings of Water and Discharge SystemAbstract:The function and size of civil buildings are going to complicating and hugeness day by day with the fast development of national economy。The axonometric projection is not fit the progressing demand in making up of working drawings of water and discharge systems.A new advance called flat—developing drawing based on improved axonometric projection with simplified lineation and enhanced expression of systematic function and principle is presented in this paper。▲1 说明 我院从 80 年代初开始,给水排水专业施工图从原来的平面图、系统图并重改为以平面图为主、辅以系统图及大样图的表示方法。即:平面图详细表示水平管道的管径、坡度、定位尺寸及标高等内容,作为施工的主要依据。平面图中因比例限制不能表示清楚的部分,如卫生间、水池、水泵房、水箱间、热交换间、各种水处理间、冷却塔布置等给排水内容较复杂处另画大样图。系统图则借鉴美、英、日等国较简练的绘图方法,在大部分工程设计中用特定的展开图画法取代传统的轴侧图(又名透视图)画法. 系统图的这种画法对轴侧图的画线进行了简化,而在系统的原理及功能表述方面做了加强.它大大节约了制图画图的时间.经过十几年的实践,效果良好。为使这种设计制图方法更具科学性,我们又从几何做图法及系统图功能表达要求的角度,对其进行整理、加工及完善,使其系统化。本文暂把其称之为系统图的新型画法,并做一简单介绍。1。1 采纳新画法的理由 改革开放以来,随着经济的迅速进展,民用建筑物的功能与体型越来越复杂、庞大,建筑给排水系统不论从内容上还是复杂性方面已远远超越了传统的水卫概念。用传统的轴侧图画法绘制给排水系统图遇到了困难,这是考虑新型画法的起始原因.综合表述新型画法的理由和意义,有以下几点: (1)系统的庞大复杂造成了轴侧图不同层次的管线相互重叠,图面显...
