综合布线系统工程技术交底记录

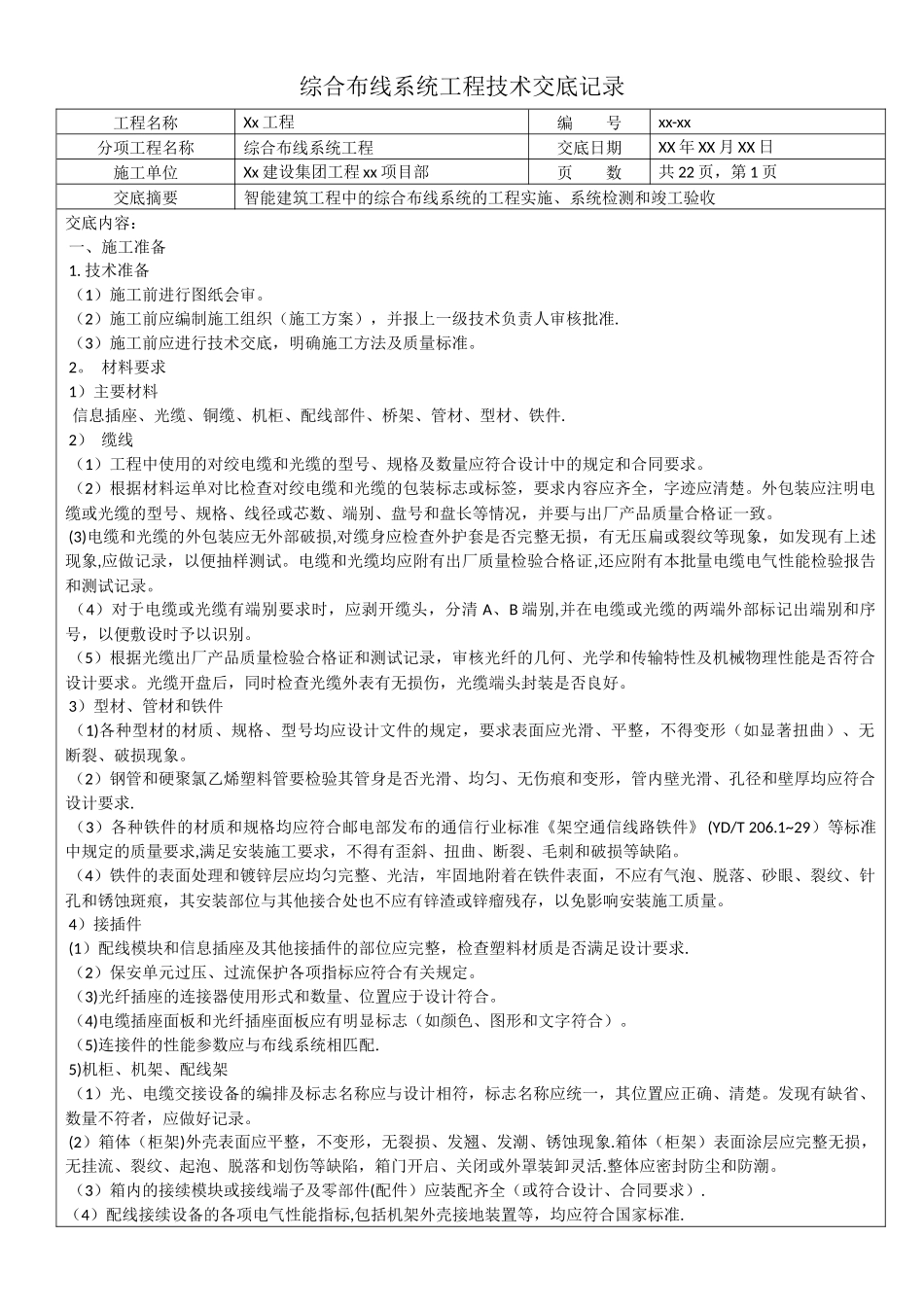

综合布线系统工程技术交底记录_第1页
1/17

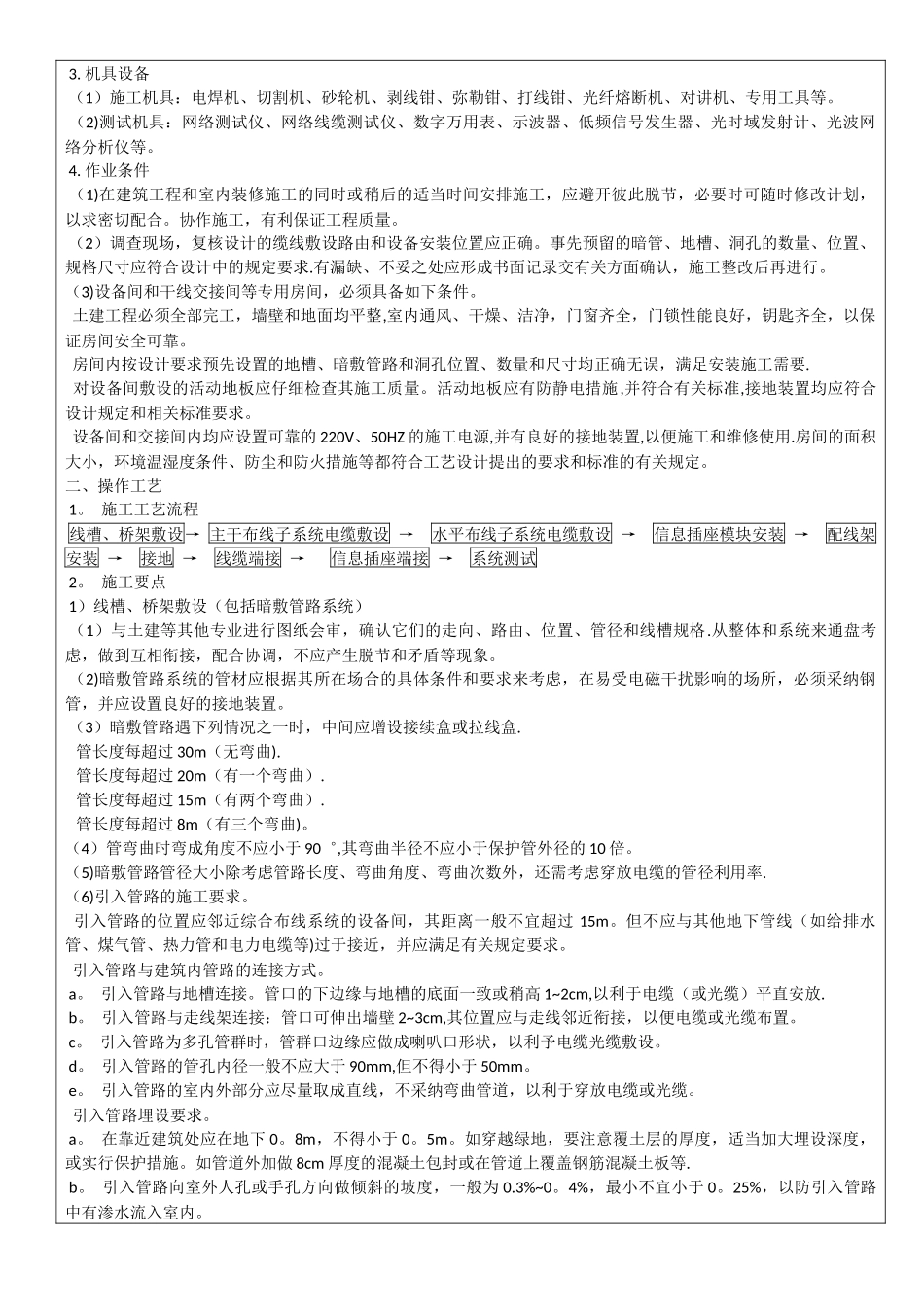

综合布线系统工程技术交底记录_第2页
2/17

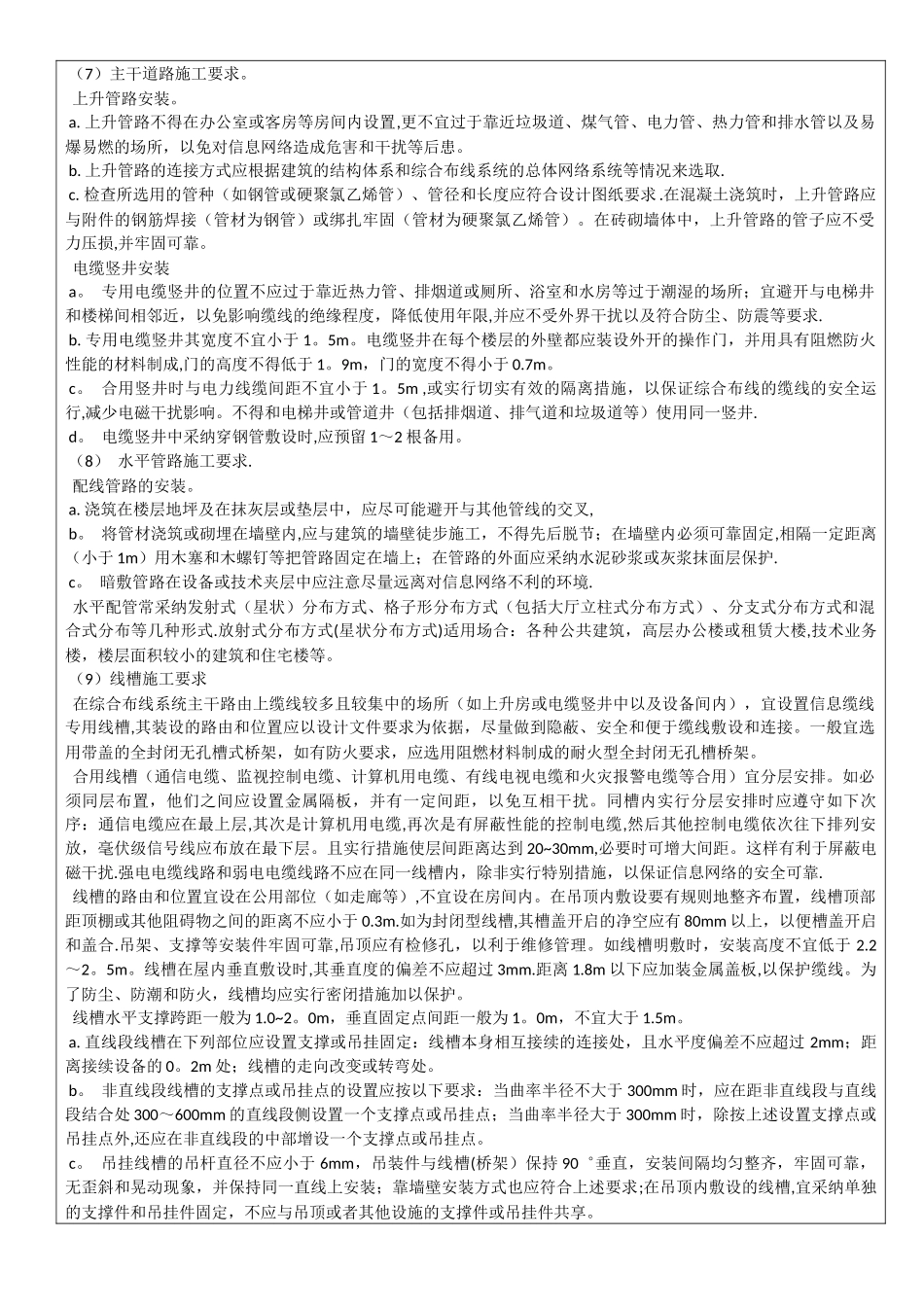

综合布线系统工程技术交底记录_第3页
3/17
综合布线系统工程技术交底记录工程名称Xx 工程编 号xx-xx分项工程名称综合布线系统工程交底日期XX 年 XX 月 XX 日施工单位Xx 建设集团工程 xx 项目部页 数共 22 页,第 1 页交底摘要智能建筑工程中的综合布线系统的工程实施、系统检测和竣工验收交底内容: 一、施工准备 1. 技术准备 (1)施工前进行图纸会审。 (2)施工前应编制施工组织(施工方案),并报上一级技术负责人审核批准. (3)施工前应进行技术交底,明确施工方法及质量标准。 2。 材料要求 1)主要材料 信息插座、光缆、铜缆、机柜、配线部件、桥架、管材、型材、铁件. 2) 缆线 (1)工程中使用的对绞电缆和光缆的型号、规格及数量应符合设计中的规定和合同要求。 (2)根据材料运单对比检查对绞电缆和光缆的包装标志或标签,要求内容应齐全,字迹应清楚。外包装应注明电缆或光缆的型号、规格、线径或芯数、端别、盘号和盘长等情况,并要与出厂产品质量合格证一致。 (3)电缆和光缆的外包装应无外部破损,对缆身应检查外护套是否完整无损,有无压扁或裂纹等现象,如发现有上述现象,应做记录,以便抽样测试。电缆和光缆均应附有出厂质量检验合格证,还应附有本批量电缆电气性能检验报告和测试记录。 (4)对于电缆或光缆有端别要求时,应剥开缆头,分清 A、B 端别,并在电缆或光缆的两端外部标记出端别和序号,以便敷设时予以识别。 (5)根据光缆出厂产品质量检验合格证和测试记录,审核光纤的几何、光学和传输特性及机械物理性能是否符合设计要求。光缆开盘后,同时检查光缆外表有无损伤,光缆端头封装是否良好。 3)型材、管材和铁件 (1)各种型材的材质、规格、型号均应设计文件的规定,要求表面应光滑、平整,不得变形(如显著扭曲)、无断裂、破损现象。 (2)钢管和硬聚氯乙烯塑料管要检验其管身是否光滑、均匀、无伤痕和变形,管内壁光滑、孔径和壁厚均应符合设计要求. (3)各种铁件的材质和规格均应符合邮电部发布的通信行业标准《架空通信线路铁件》 (YD/T 206.1~29)等标准中规定的质量要求,满足安装施工要求,不得有歪斜、扭曲、断裂、毛刺和破损等缺陷。 (4)铁件的表面处理和镀锌层应均匀完整、光洁,牢固地附着在铁件表面,不应有气泡、脱落、砂眼、裂纹、针孔和锈蚀斑痕,其安装部位与其他接合处也不应有锌渣或锌瘤残存,以免影响安装施工质量。 4)接插件 (1)配线模块和信息插座及其他接插件的部位应完整,检查塑料材质...
