绿色建筑电气专业设计说明VIP专享

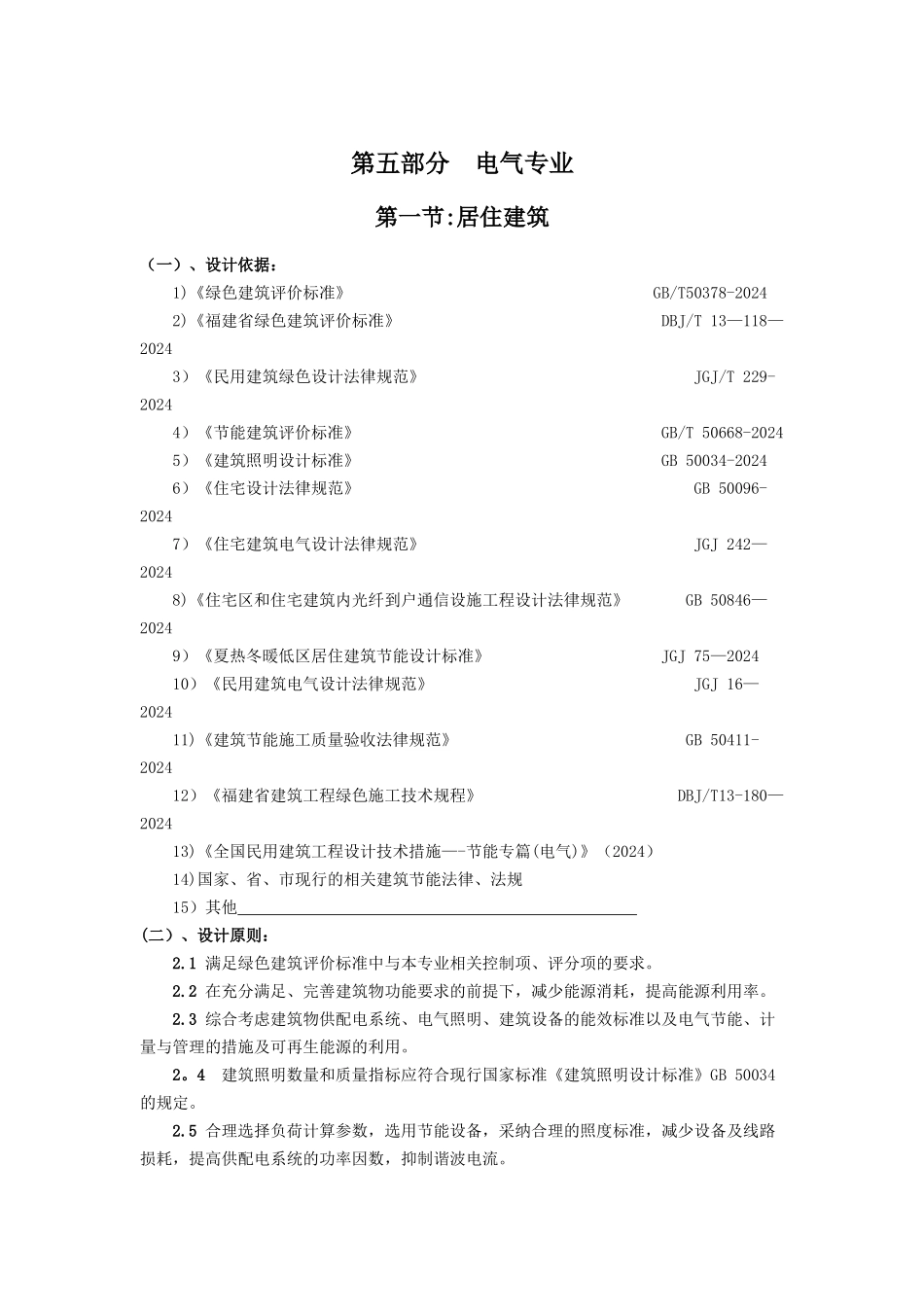

第五部分 电气专业第一节:居住建筑（一）、设计依据：1)《绿色建筑评价标准》 GB/T50378-20242)《福建省绿色建筑评价标准》 DBJ/T 13—118—20243）《民用建筑绿色设计法律规范》 JGJ/T 229-2024 4）《节能建筑评价标准》 GB/T 50668-20245）《建筑照明设计标准》 GB 50034-20246）《住宅设计法律规范》 GB 50096-20247）《住宅建筑电气设计法律规范》 JGJ 242—20248)《住宅区和住宅建筑内光纤到户通信设施工程设计法律规范》 GB 50846—20249）《夏热冬暖低区居住建筑节能设计标准》 JGJ 75—202410）《民用建筑电气设计法律规范》 JGJ 16—202411)《建筑节能施工质量验收法律规范》 GB 50411-202412）《福建省建筑工程绿色施工技术规程》 DBJ/T13-180—202413)《全国民用建筑工程设计技术措施—-节能专篇(电气)》（2024）14)国家、省、市现行的相关建筑节能法律、法规15）其他 (二）、设计原则：2.1 满足绿色建筑评价标准中与本专业相关控制项、评分项的要求。2.2 在充分满足、完善建筑物功能要求的前提下，减少能源消耗，提高能源利用率。2.3 综合考虑建筑物供配电系统、电气照明、建筑设备的能效标准以及电气节能、计量与管理的措施及可再生能源的利用。2。4 建筑照明数量和质量指标应符合现行国家标准《建筑照明设计标准》GB 50034的规定。2.5 合理选择负荷计算参数，选用节能设备，采纳合理的照度标准，减少设备及线路损耗，提高供配电系统的功率因数，抑制谐波电流。2.6 建筑智能化系统定位合理,信息网络功能完善，建筑通风、空调、照明等设备自动监控系统技术合理,系统高效运营；采纳光纤到户方式的通信设施系统，并满足《住宅区和住宅建筑内光纤到户通信设施工程设计法律规范》GB 50846-2024 的相关要求。（三）、节能设计措施：3.1 供配电系统的节能：3.1.1 本工程为地上 层、地下 层的居住建筑,建筑高度为 m，建筑总面积为 ㎡。根据负荷计算，设备总容量 kW，需用系数 Kx 为 ，计算负荷为 kW，选择 台 kVA 高效低耗的 干式变压器,变压器负荷率分别为 ％、 %，变压器装置指标 V A/㎡。另设 台 kW 自启动闭式水循环风冷柴油发电机组.3。1。2 本工程设计根据建筑规划将变配电房尽量设置在负荷中心，减少低压侧线路长度,降低线路损耗.380/220V 低压供电半径不宜大于 200m，本工程至末端配电箱最长供电距离约 m。3.1.3 三相单相负荷尽可能均衡地分配在三相上，使三相负荷保持...
