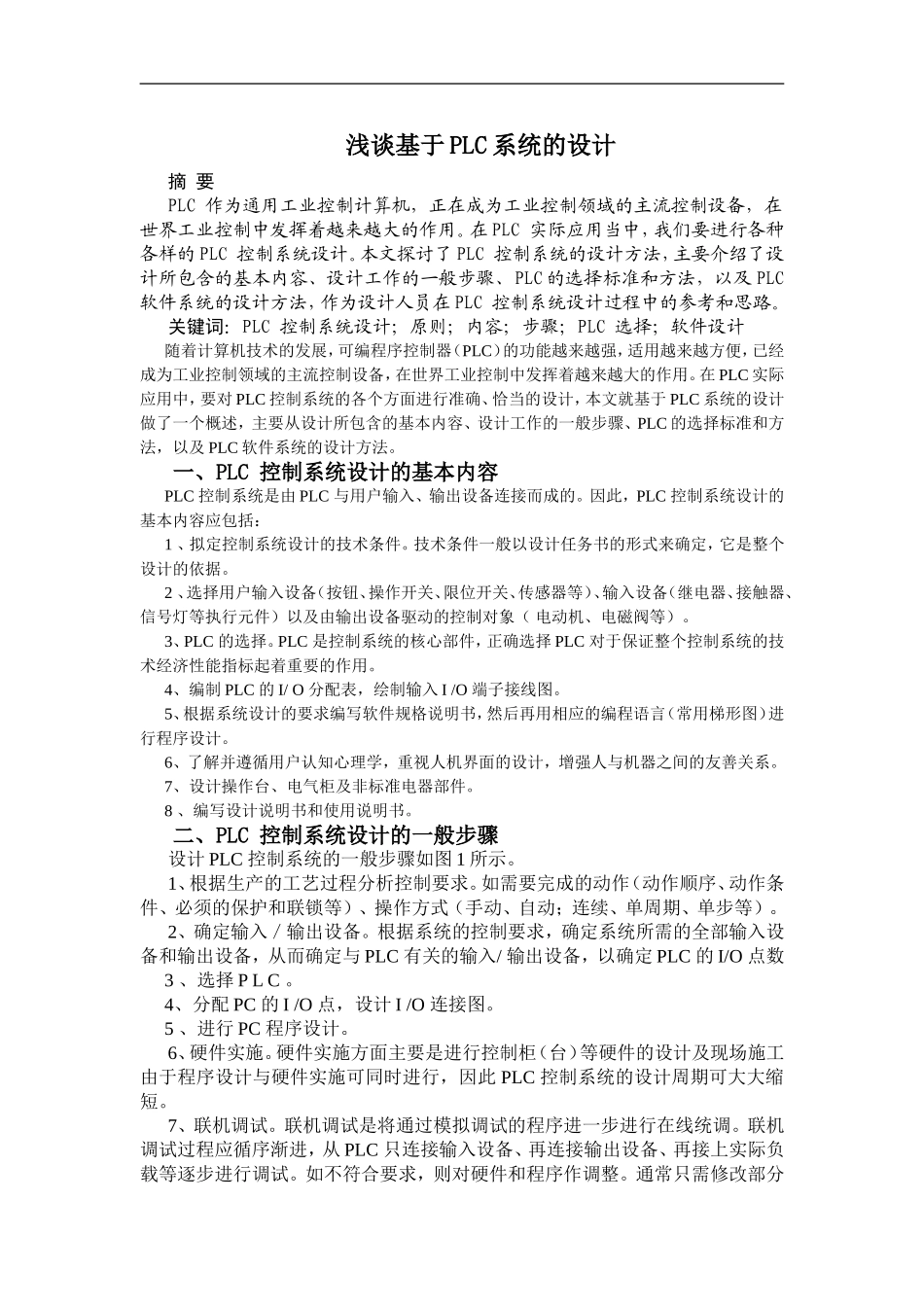

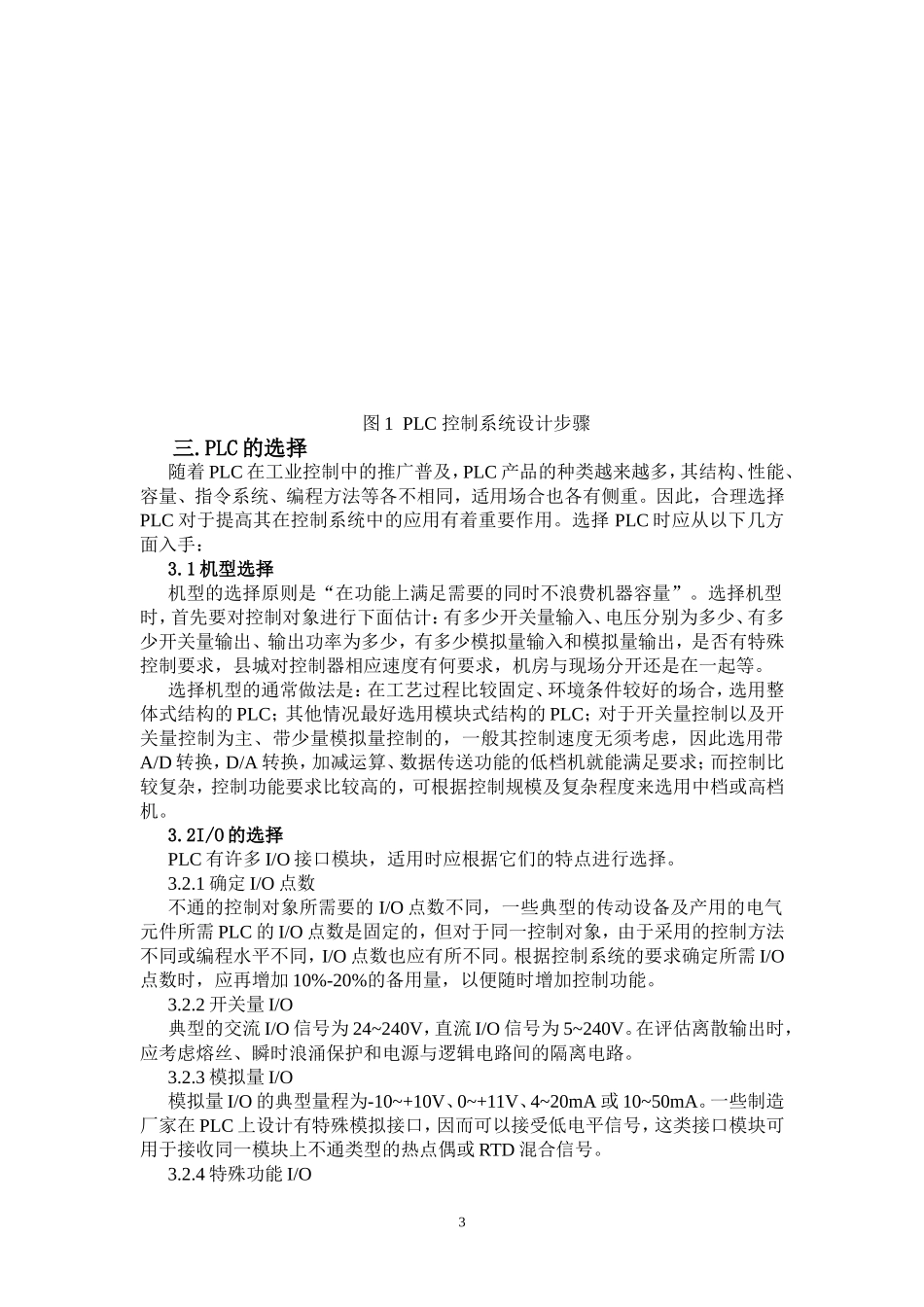

浅谈基于 PLC 系统的设计摘 要PLC 作为通用工业控制计算机，正在成为工业控制领域的主流控制设备，在世界工业控制中发挥着越来越大的作用。在 PLC 实际应用当中，我们要进行各种各样的 PLC 控制系统设计。本文探讨了 PLC 控制系统的设计方法，主要介绍了设计所包含的基本内容、设计工作的一般步骤、PLC 的选择标准和方法，以及 PLC 软件系统的设计方法，作为设计人员在 PLC 控制系统设计过程中的参考和思路。关键词：PLC 控制系统设计；原则；内容；步骤；PLC 选择；软件设计随着计算机技术的发展，可编程序控制器（PLC）的功能越来越强，适用越来越方便，已经成为工业控制领域的主流控制设备，在世界工业控制中发挥着越来越大的作用。在 PLC 实际应用中，要对 PLC 控制系统的各个方面进行准确、恰当的设计，本文就基于 PLC 系统的设计做了一个概述，主要从设计所包含的基本内容、设计工作的一般步骤、PLC 的选择标准和方法，以及 PLC 软件系统的设计方法。一、PLC 控制系统设计的基本内容PLC 控制系统是由 PLC 与用户输入、输出设备连接而成的。因此，PLC 控制系统设计的基本内容应包括：1 、拟定控制系统设计的技术条件。技术条件一般以设计任务书的形式来确定，它是整个设计的依据。2 、选择用户输入设备（按钮、操作开关、限位开关、传感器等）、输入设备（继电器、接触器、信号灯等执行元件）以及由输出设备驱动的控制对象（ 电动机、电磁阀等）。3、PLC 的选择。PLC 是控制系统的核心部件，正确选择 PLC 对于保证整个控制系统的技术经济性能指标起着重要的作用。4、编制 PLC 的 I/ O 分配表，绘制输入 I /O 端子接线图。5、根据系统设计的要求编写软件规格说明书，然后再用相应的编程语言（常用梯形图）进行程序设计。6、了解并遵循用户认知心理学，重视人机界面的设计，增强人与机器之间的友善关系。7、设计操作台、电气柜及非标准电器部件。8 、编写设计说明书和使用说明书。二、PLC 控制系统设计的一般步骤设计 PLC 控制系统的一般步骤如图 1 所示。1、根据生产的工艺过程分析控制要求。如需要完成的动作（动作顺序、动作条件、必须的保护和联锁等）、操作方式（手动、自动；连续、单周期、单步等）。2、确定输入／输出设备。根据系统的控制要求，确定系统所需的全部输入设备和输出设备，从而确定与 PLC 有关的输入/ 输出设备，以确定 PLC 的 I/O 点数3 、选择 P L C 。...
