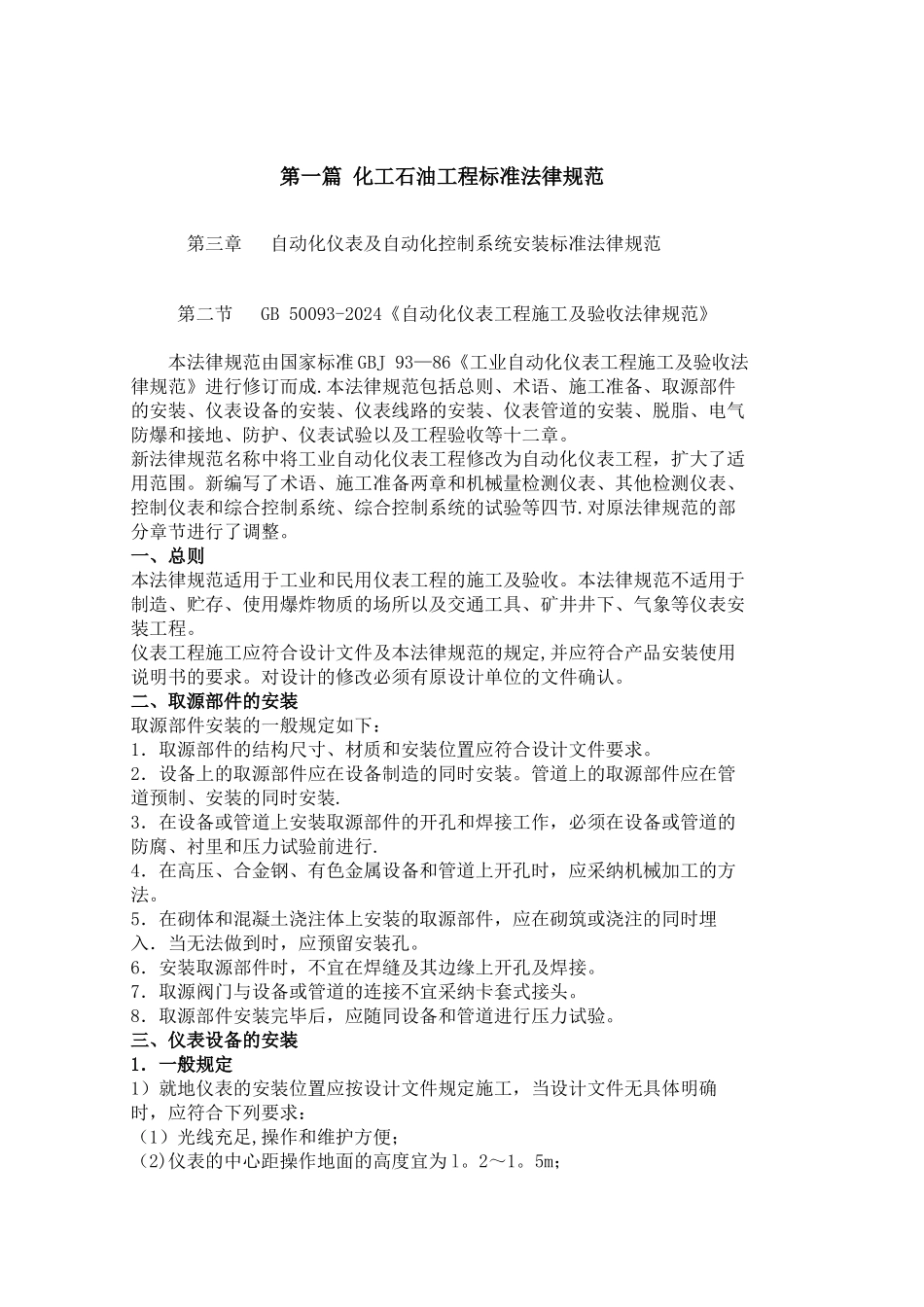

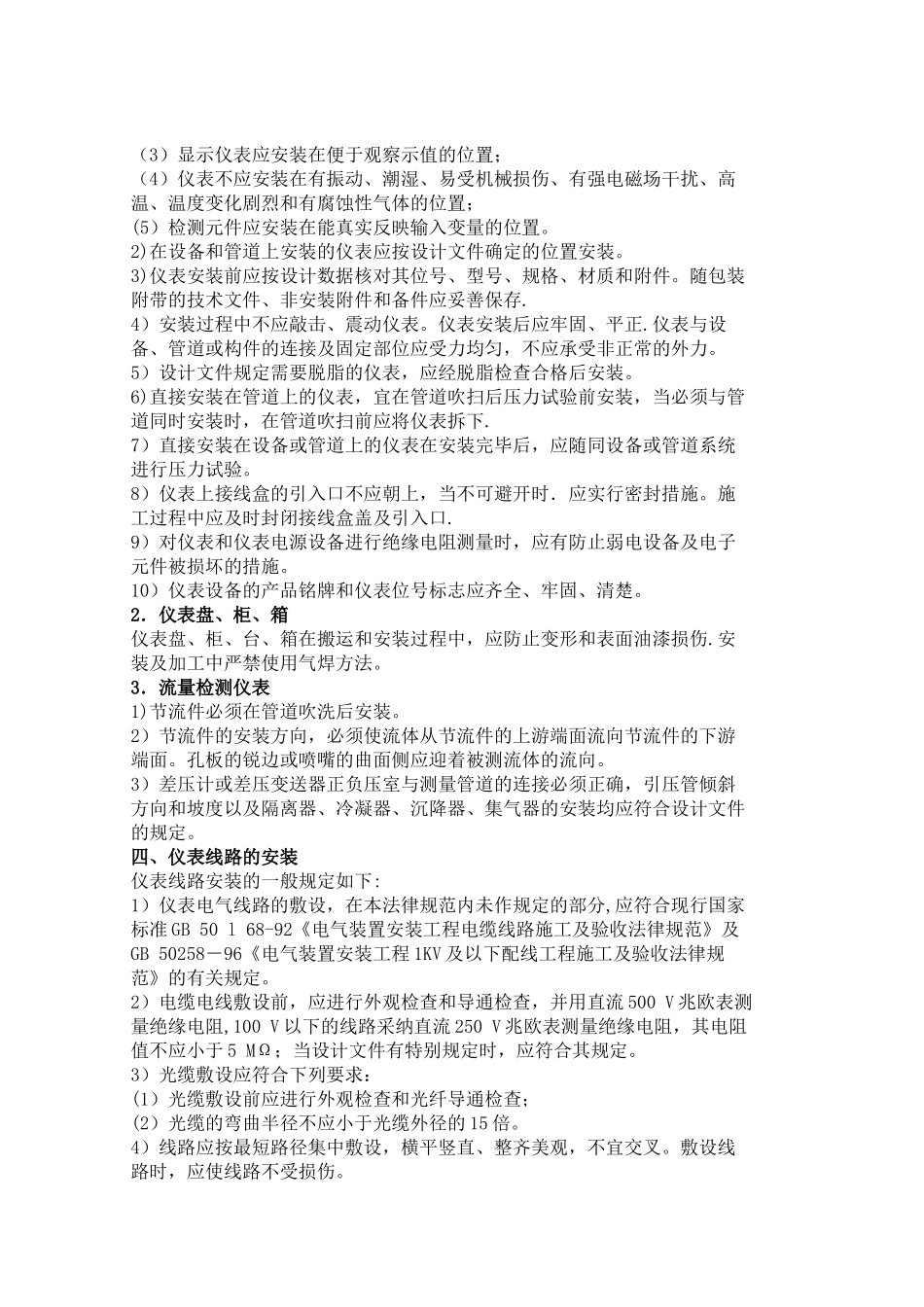

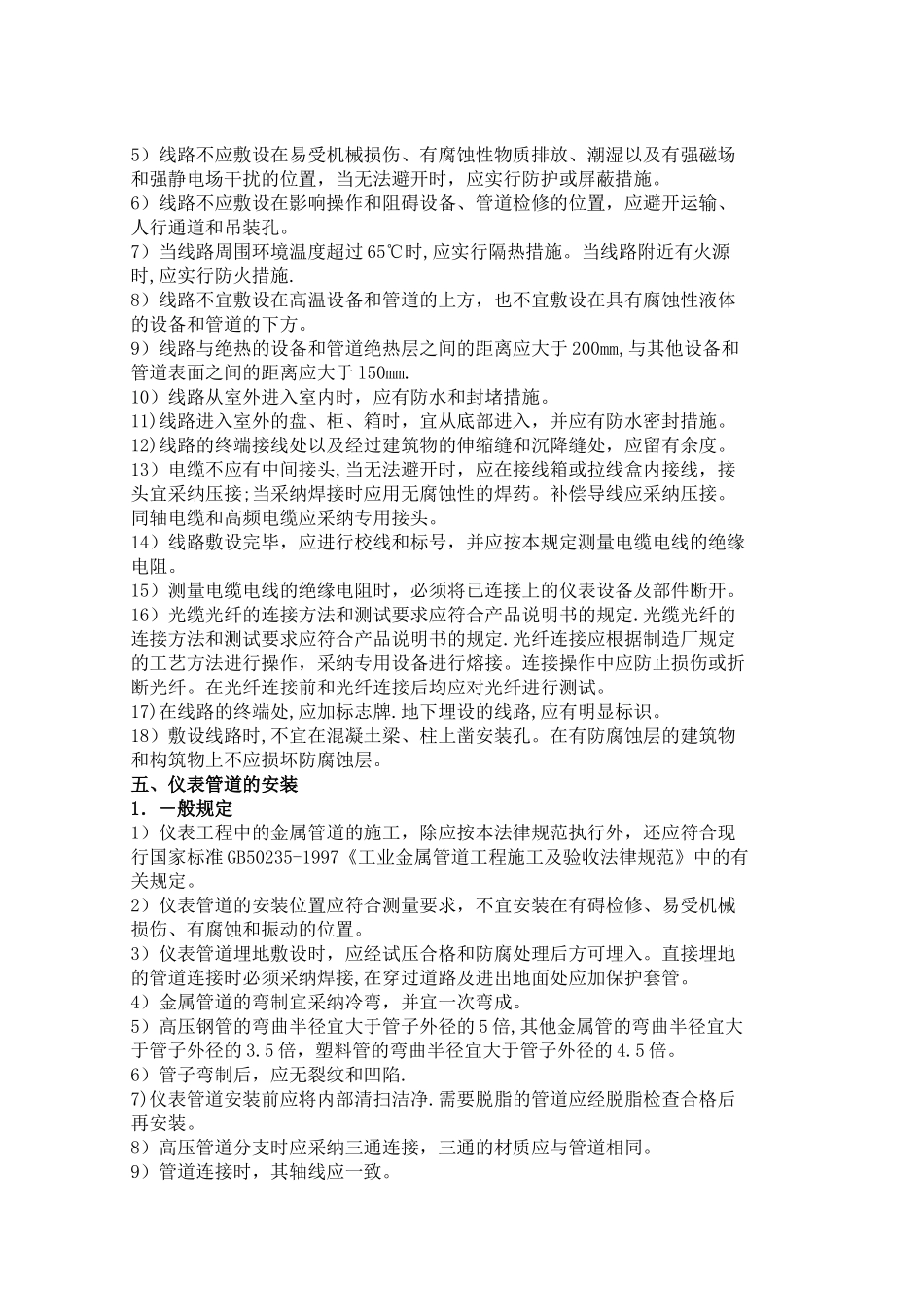

第一篇 化工石油工程标准法律规范 第三章 自动化仪表及自动化控制系统安装标准法律规范 第二节 GB 50093-2024《自动化仪表工程施工及验收法律规范》 本法律规范由国家标准 GBJ 93—86《工业自动化仪表工程施工及验收法律规范》进行修订而成.本法律规范包括总则、术语、施工准备、取源部件的安装、仪表设备的安装、仪表线路的安装、仪表管道的安装、脱脂、电气防爆和接地、防护、仪表试验以及工程验收等十二章。新法律规范名称中将工业自动化仪表工程修改为自动化仪表工程，扩大了适用范围。新编写了术语、施工准备两章和机械量检测仪表、其他检测仪表、控制仪表和综合控制系统、综合控制系统的试验等四节.对原法律规范的部分章节进行了调整。一、总则 本法律规范适用于工业和民用仪表工程的施工及验收。本法律规范不适用于制造、贮存、使用爆炸物质的场所以及交通工具、矿井井下、气象等仪表安装工程。仪表工程施工应符合设计文件及本法律规范的规定,并应符合产品安装使用说明书的要求。对设计的修改必须有原设计单位的文件确认。二、取源部件的安装 取源部件安装的一般规定如下：1．取源部件的结构尺寸、材质和安装位置应符合设计文件要求。2．设备上的取源部件应在设备制造的同时安装。管道上的取源部件应在管道预制、安装的同时安装.3．在设备或管道上安装取源部件的开孔和焊接工作，必须在设备或管道的防腐、衬里和压力试验前进行.4．在高压、合金钢、有色金属设备和管道上开孔时，应采纳机械加工的方法。5．在砌体和混凝土浇注体上安装的取源部件，应在砌筑或浇注的同时埋入．当无法做到时，应预留安装孔。6．安装取源部件时，不宜在焊缝及其边缘上开孔及焊接。7．取源阀门与设备或管道的连接不宜采纳卡套式接头。8．取源部件安装完毕后，应随同设备和管道进行压力试验。三、仪表设备的安装 1．一般规定 1）就地仪表的安装位置应按设计文件规定施工，当设计文件无具体明确时，应符合下列要求：（1）光线充足,操作和维护方便；（2)仪表的中心距操作地面的高度宜为 l。2～1。5m；（3）显示仪表应安装在便于观察示值的位置；（4）仪表不应安装在有振动、潮湿、易受机械损伤、有强电磁场干扰、高温、温度变化剧烈和有腐蚀性气体的位置；(5）检测元件应安装在能真实反映输入变量的位置。2)在设备和管道上安装的仪表应按设计文件确定的位置安装。3)仪表安装前应按设计数据核对其位号、型号、规格、材质和附件。随包装附带的技术文件、...
