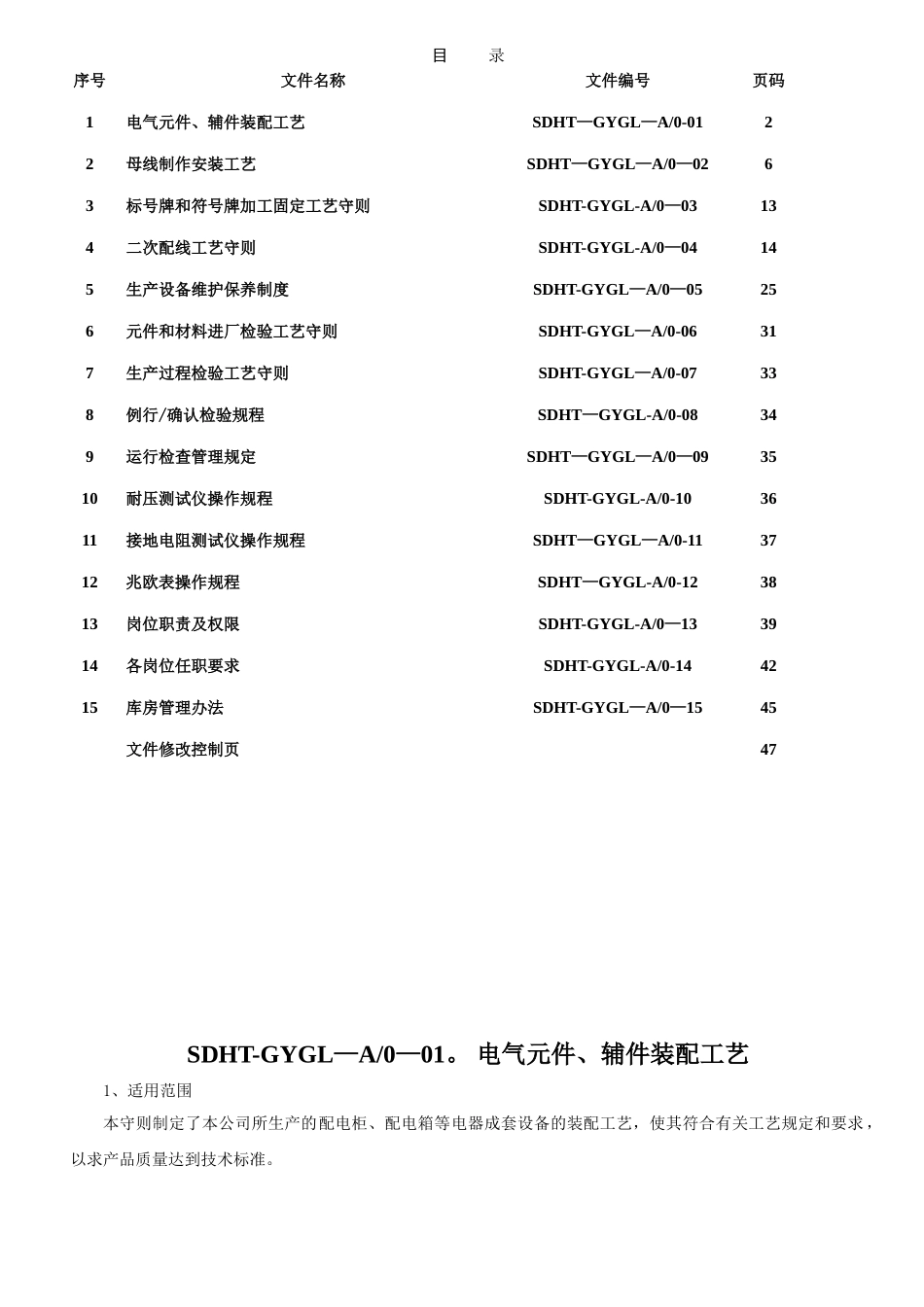

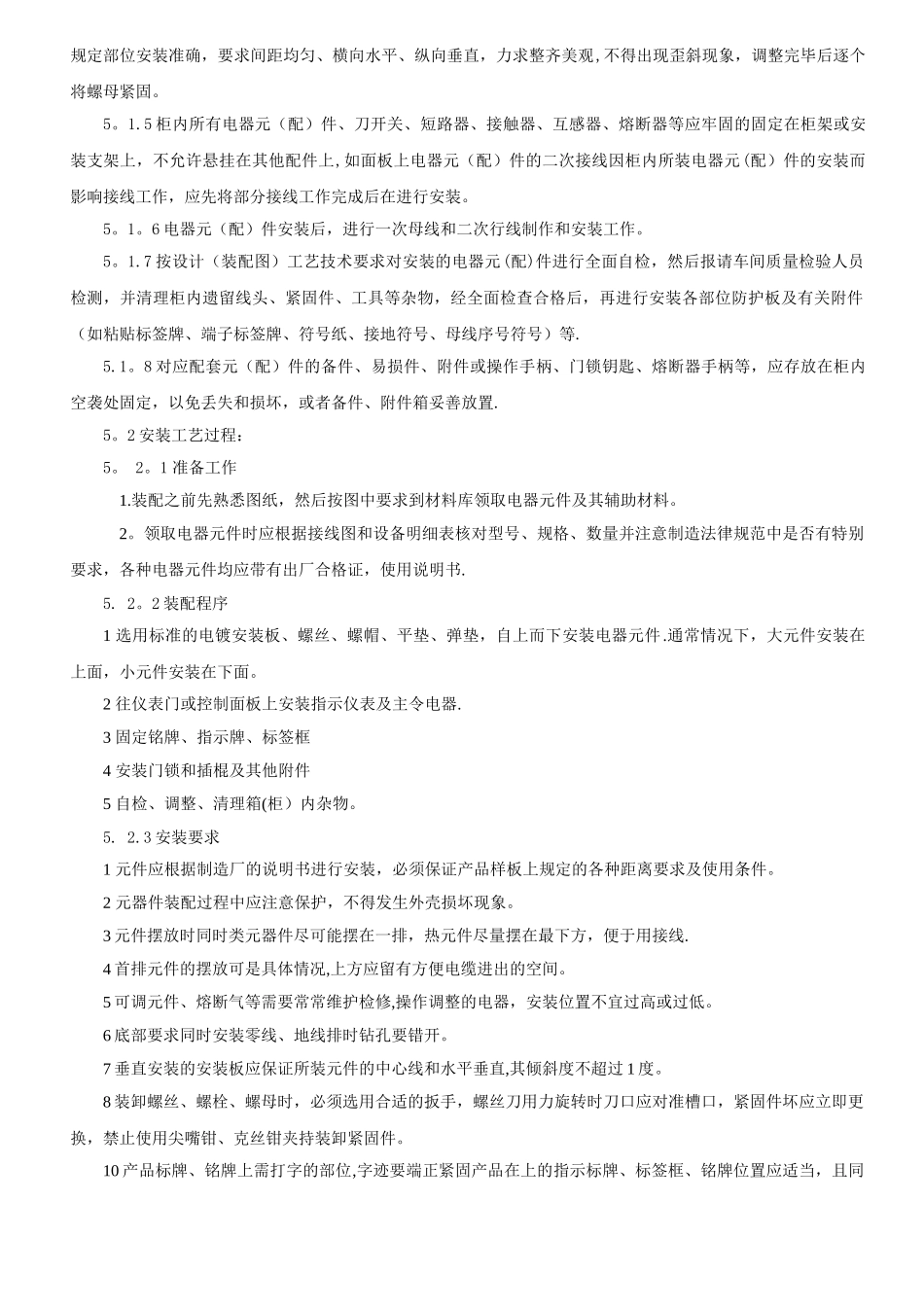

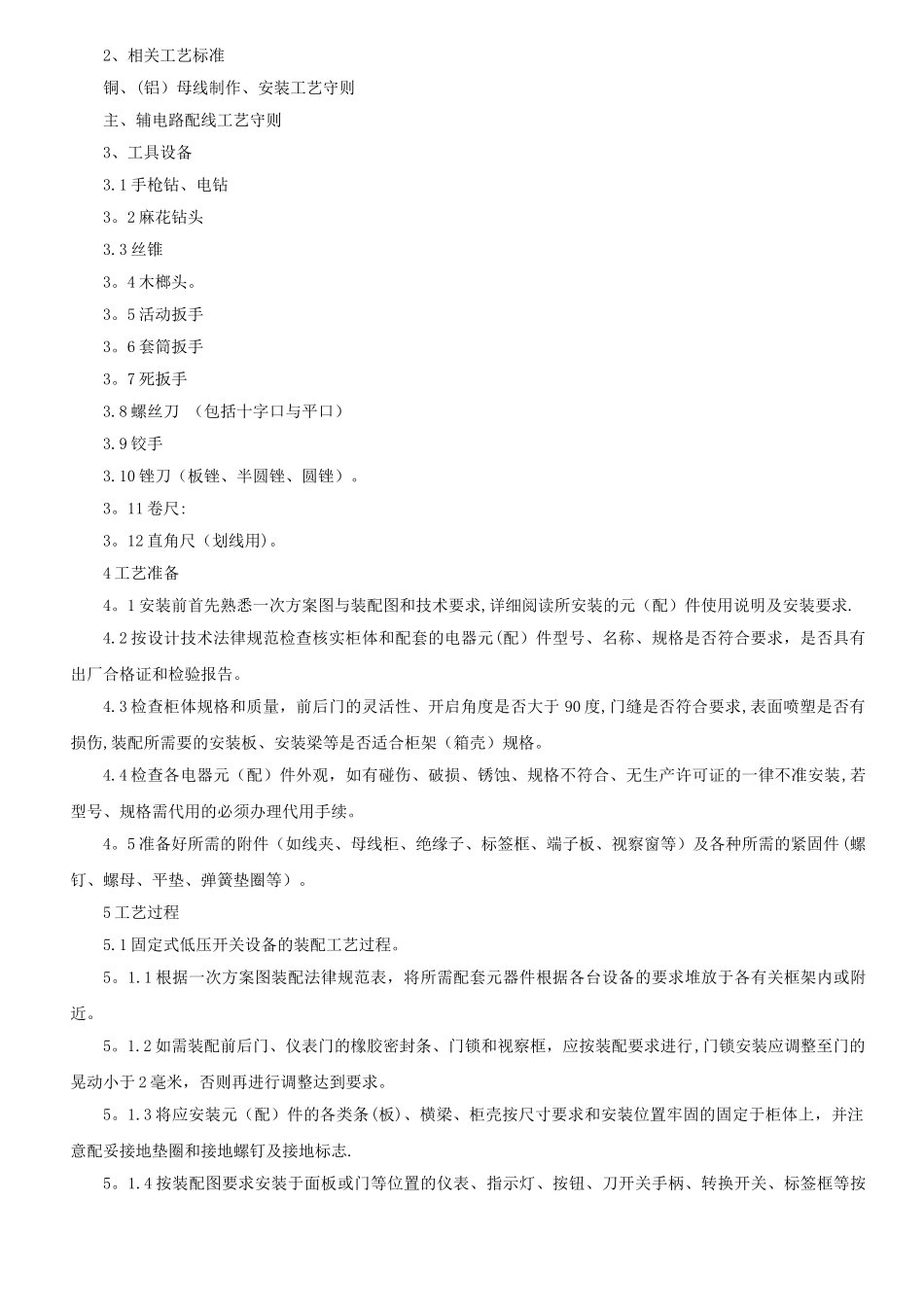

目 录序号文件名称文件编号页码1电气元件、辅件装配工艺SDHT—GYGL—A/0-0122母线制作安装工艺SDHT—GYGL—A/0—0263标号牌和符号牌加工固定工艺守则SDHT-GYGL-A/0—03134二次配线工艺守则SDHT-GYGL-A/0—04145生产设备维护保养制度SDHT-GYGL—A/0—05256元件和材料进厂检验工艺守则SDHT-GYGL—A/0-06317生产过程检验工艺守则SDHT-GYGL—A/0-07338例行/确认检验规程SDHT—GYGL-A/0-08349运行检查管理规定SDHT—GYGL—A/0—093510耐压测试仪操作规程SDHT-GYGL-A/0-103611接地电阻测试仪操作规程SDHT—GYGL—A/0-113712兆欧表操作规程SDHT—GYGL-A/0-123813岗位职责及权限SDHT-GYGL-A/0—133914各岗位任职要求SDHT-GYGL-A/0-144215库房管理办法SDHT-GYGL—A/0—1545文件修改控制页47SDHT-GYGL—A/0—01。 电气元件、辅件装配工艺1、适用范围本守则制定了本公司所生产的配电柜、配电箱等电器成套设备的装配工艺，使其符合有关工艺规定和要求，以求产品质量达到技术标准。2、相关工艺标准铜、(铝）母线制作、安装工艺守则主、辅电路配线工艺守则3、工具设备 3.1 手枪钻、电钻 3。2 麻花钻头 3.3 丝锥 3。4 木榔头。3。5 活动扳手 3。6 套筒扳手 3。7 死扳手 3.8 螺丝刀 （包括十字口与平口）3.9 铰手 3.10 锉刀（板锉、半圆锉、圆锉）。3。11 卷尺: 3。12 直角尺（划线用)。4 工艺准备4。1 安装前首先熟悉一次方案图与装配图和技术要求,详细阅读所安装的元（配）件使用说明及安装要求.4.2 按设计技术法律规范检查核实柜体和配套的电器元(配）件型号、名称、规格是否符合要求，是否具有出厂合格证和检验报告。4.3 检查柜体规格和质量，前后门的灵活性、开启角度是否大于 90 度,门缝是否符合要求,表面喷塑是否有损伤,装配所需要的安装板、安装梁等是否适合柜架（箱壳）规格。4.4 检查各电器元（配）件外观，如有碰伤、破损、锈蚀、规格不符合、无生产许可证的一律不准安装,若型号、规格需代用的必须办理代用手续。4。5 准备好所需的附件（如线夹、母线柜、绝缘子、标签框、端子板、视察窗等）及各种所需的紧固件(螺钉、螺母、平垫、弹簧垫圈等）。5 工艺过程5.1 固定式低压开关设备的装配工艺过程。5。1.1 根据一次方案图装配法律规范表，将所需配套元器件根据各台设备的要求堆放于各有关框架内或附近。5。1.2 如需装配前后门、仪表门的橡胶密封条、门锁和视察框，应按装配要求进行,门锁安装应调整至门的晃动小于 2...
