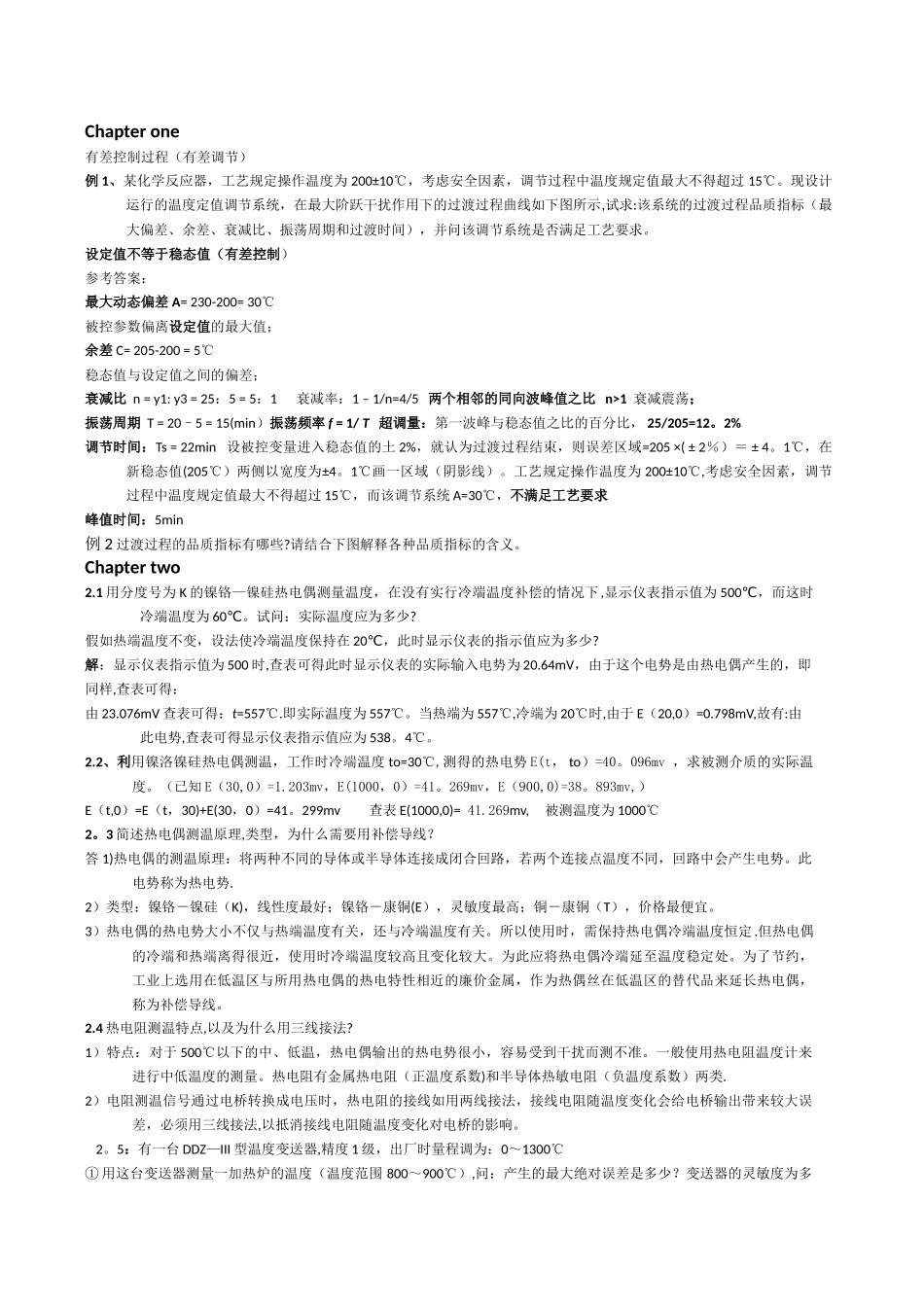

自动化仪表考试试题精编_第1页
1/7
自动化仪表考试试题精编_第2页
2/7

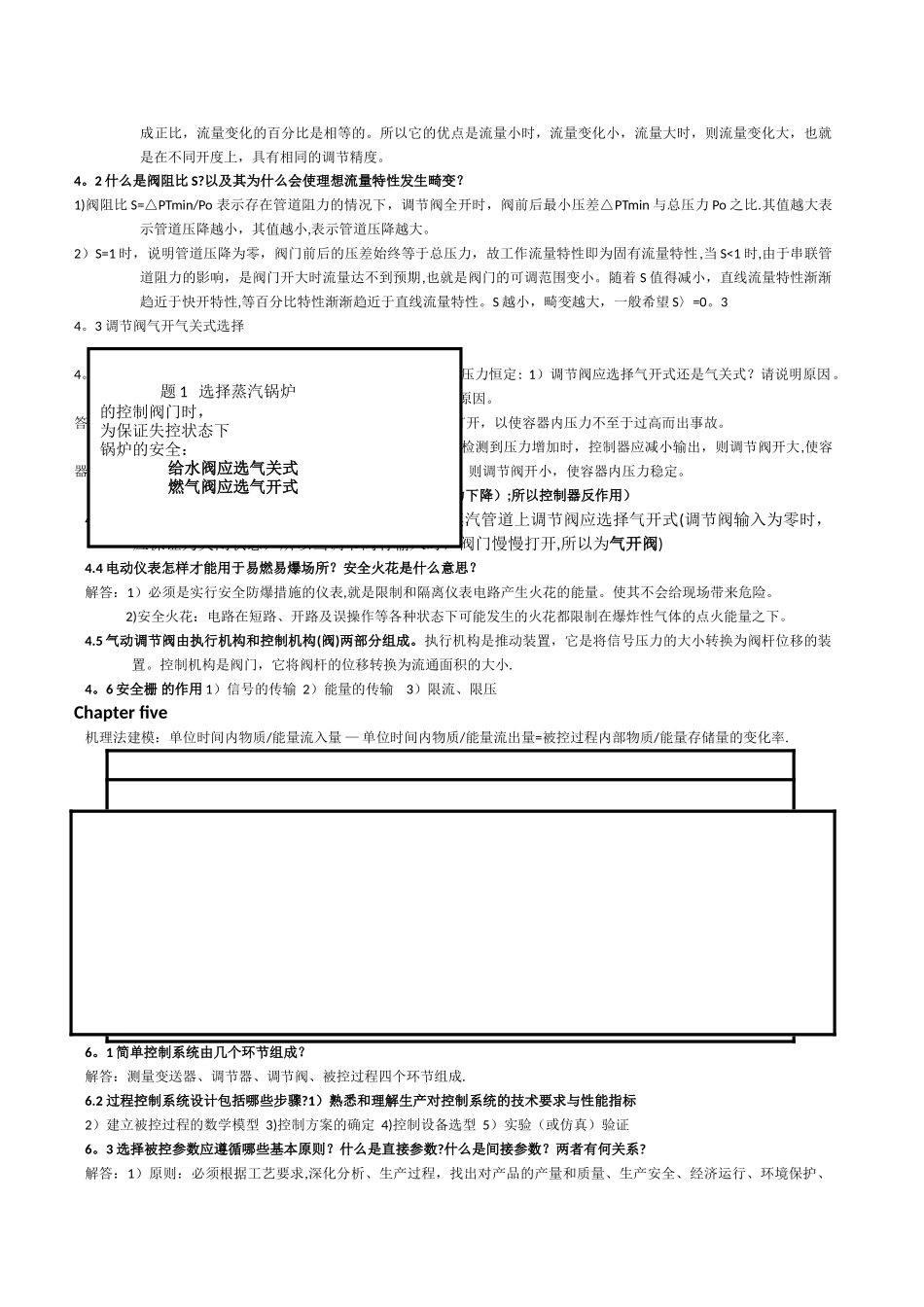

自动化仪表考试试题精编_第3页
3/7
Chapter one有差控制过程(有差调节)例 1、某化学反应器,工艺规定操作温度为 200±10℃,考虑安全因素,调节过程中温度规定值最大不得超过 15℃。现设计运行的温度定值调节系统,在最大阶跃干扰作用下的过渡过程曲线如下图所示,试求:该系统的过渡过程品质指标(最大偏差、余差、衰减比、振荡周期和过渡时间),并问该调节系统是否满足工艺要求。设定值不等于稳态值(有差控制)参考答案:最大动态偏差 A= 230-200= 30℃被控参数偏离设定值的最大值;余差 C= 205-200 = 5℃稳态值与设定值之间的偏差;衰减比 n = y1: y3 = 25:5 = 5:1 衰减率:1 – 1/n=4/5 两个相邻的同向波峰值之比 n>1 衰减震荡; 振荡周期 T = 20–5 = 15(min)振荡频率 f = 1/ T 超调量:第一波峰与稳态值之比的百分比, 25/205=12。2%调节时间:Ts = 22min 设被控变量进入稳态值的土 2%,就认为过渡过程结束,则误差区域=205 ×( ± 2%)= ± 4。1℃,在新稳态值(205℃)两侧以宽度为±4。1℃画一区域(阴影线)。工艺规定操作温度为 200±10℃,考虑安全因素,调节过程中温度规定值最大不得超过 15℃,而该调节系统 A=30℃,不满足工艺要求峰值时间:5min 例 2 过渡过程的品质指标有哪些?请结合下图解释各种品质指标的含义。Chapter two2.1 用分度号为 K 的镍铬—镍硅热电偶测量温度,在没有实行冷端温度补偿的情况下,显示仪表指示值为 500℃,而这时冷端温度为 60℃。试问:实际温度应为多少?假如热端温度不变,设法使冷端温度保持在 20℃,此时显示仪表的指示值应为多少? 解:显示仪表指示值为 500 时,查表可得此时显示仪表的实际输入电势为 20.64mV,由于这个电势是由热电偶产生的,即 同样,查表可得:由 23.076mV 查表可得:t=557℃.即实际温度为 557℃。当热端为 557℃,冷端为 20℃时,由于 E(20,0)=0.798mV,故有:由此电势,查表可得显示仪表指示值应为 538。4℃。2.2、利用镍洛镍硅热电偶测温,工作时冷端温度 to=30℃,测得的热电势 E(t, to)=40。096mv ,求被测介质的实际温度。(已知 E(30,0)=1.203mv,E(1000,0)=41。269mv,E(900,0)=38。893mv,)E(t,0)=E(t,30)+E(30,0)=41。299mv 查表 E(1000,0)= 41.269mv, 被测温度为 1000℃2。3 简述热电偶测温原理,类型,为什么需要用补偿导线?答 1)热电偶的测温原理:将两种不同的导体或半导体连接成闭合回路,若两...
