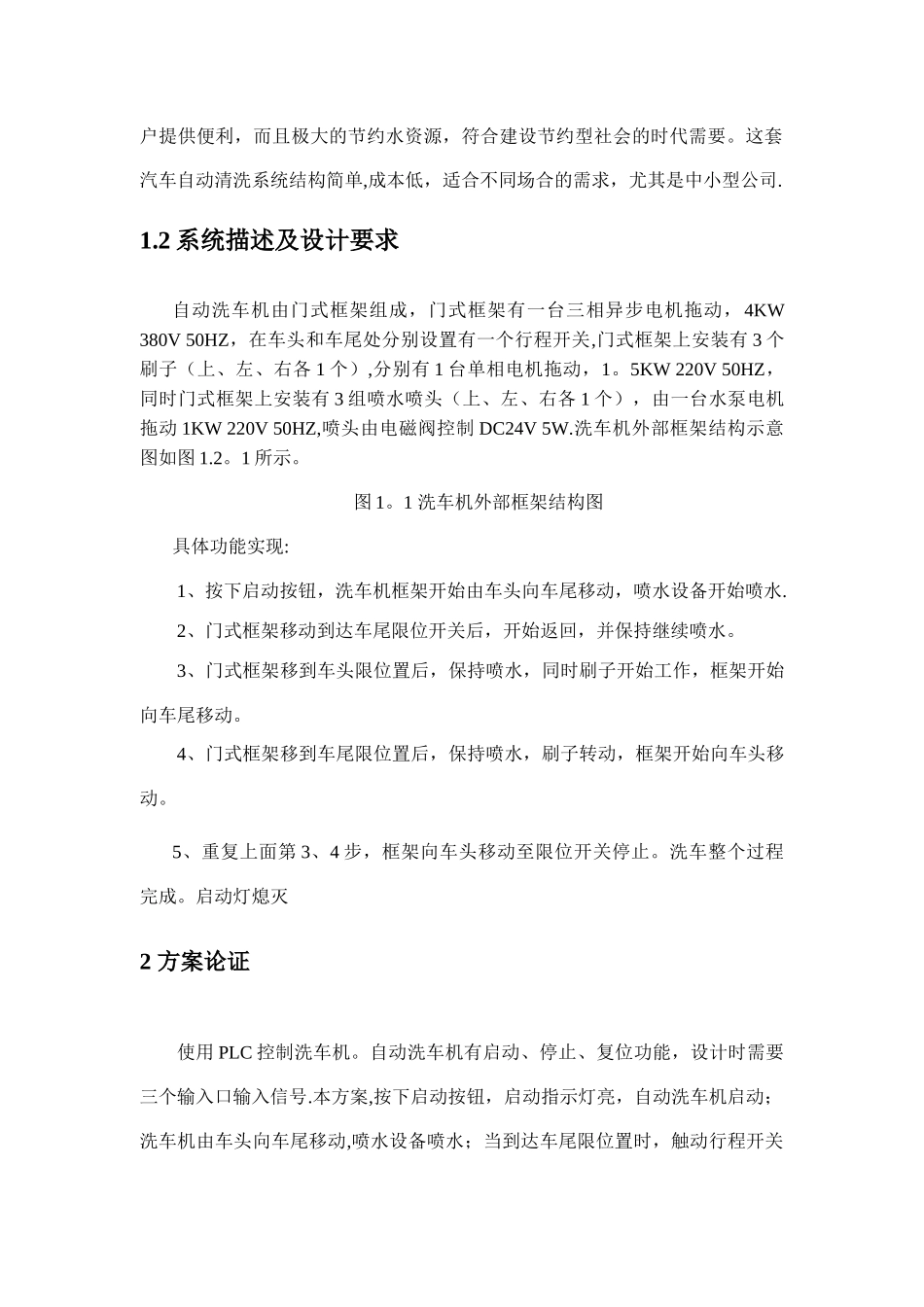

自动洗车机电气控制系统设计_第2页
2/7

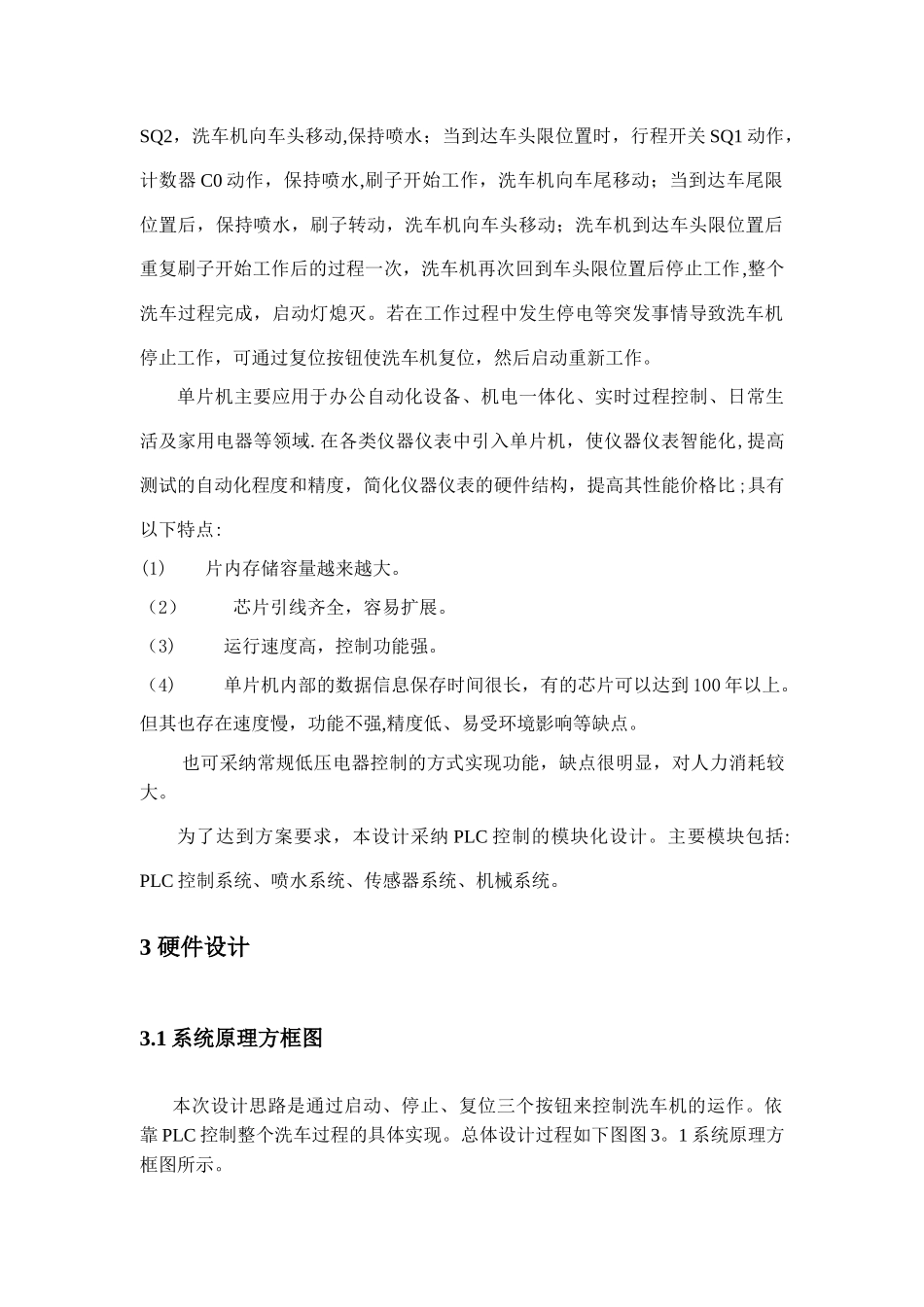

自动洗车机电气控制系统设计_第3页
3/7
自动洗车机电气控制系统设计1 系统概述1.1 应用背景及意义汽车行业随着科学技术的进展有了质的飞跃。随着时代进展,人们生活水平提高,人们对汽车的需求逐渐增加,随之而来的便是汽车的保养。其中汽车清洗便是不可或缺的一项内容.当今社会,高科技的进展实现了各行业的自动化控制,但是在汽车清洗行业,大部分仍是人工完成.传统洗车业利用人力,对汽车涂抹泡沫,然后利用水泵对汽车进行冲洗,再在自然光及风等条件下,使清洗后的汽车进行自然风干。虽然实现汽车清洗,但过分依赖人力,操作时间长,浪费大量水资源,经济性差,不利于洗车业的进展。目前比较大型的汽车美容公司,虽然实现了汽车的清洗、打蜡、喷漆等的自动化,但成本高,其自动控制系统不适合小型的、专门的汽车清洗行业。因此,对于中小型城市,汽车清洗业有着巨大的进展潜力.如何实现高效、高质量并且适用于小型汽车的自动清洗,就成了汽车清洗行业进展的必定要求。本次设计采纳 PLC 控制,通过线路的通断来实现汽车自动清洗。它可以节约人力、物力资源,高效、准确的完成洗车任务,为客评语:成绩:指导老师签名: 日期: 户提供便利,而且极大的节约水资源,符合建设节约型社会的时代需要。这套汽车自动清洗系统结构简单,成本低,适合不同场合的需求,尤其是中小型公司.1.2 系统描述及设计要求自动洗车机由门式框架组成,门式框架有一台三相异步电机拖动,4KW 380V 50HZ,在车头和车尾处分别设置有一个行程开关,门式框架上安装有 3 个刷子(上、左、右各 1 个),分别有 1 台单相电机拖动,1。5KW 220V 50HZ,同时门式框架上安装有 3 组喷水喷头(上、左、右各 1 个),由一台水泵电机拖动 1KW 220V 50HZ,喷头由电磁阀控制 DC24V 5W.洗车机外部框架结构示意图如图 1.2。1 所示。图 1。1 洗车机外部框架结构图具体功能实现:1、按下启动按钮,洗车机框架开始由车头向车尾移动,喷水设备开始喷水.2、门式框架移动到达车尾限位开关后,开始返回,并保持继续喷水。3、门式框架移到车头限位置后,保持喷水,同时刷子开始工作,框架开始向车尾移动。4、门式框架移到车尾限位置后,保持喷水,刷子转动,框架开始向车头移动。5、重复上面第 3、4 步,框架向车头移动至限位开关停止。洗车整个过程完成。启动灯熄灭2 方案论证使用 PLC 控制洗车机。自动洗车机有启动、停止、复位功能,设计时需要三个输入口输入信号.本方案,按下启动按钮,启动指示灯亮,自动洗车...
