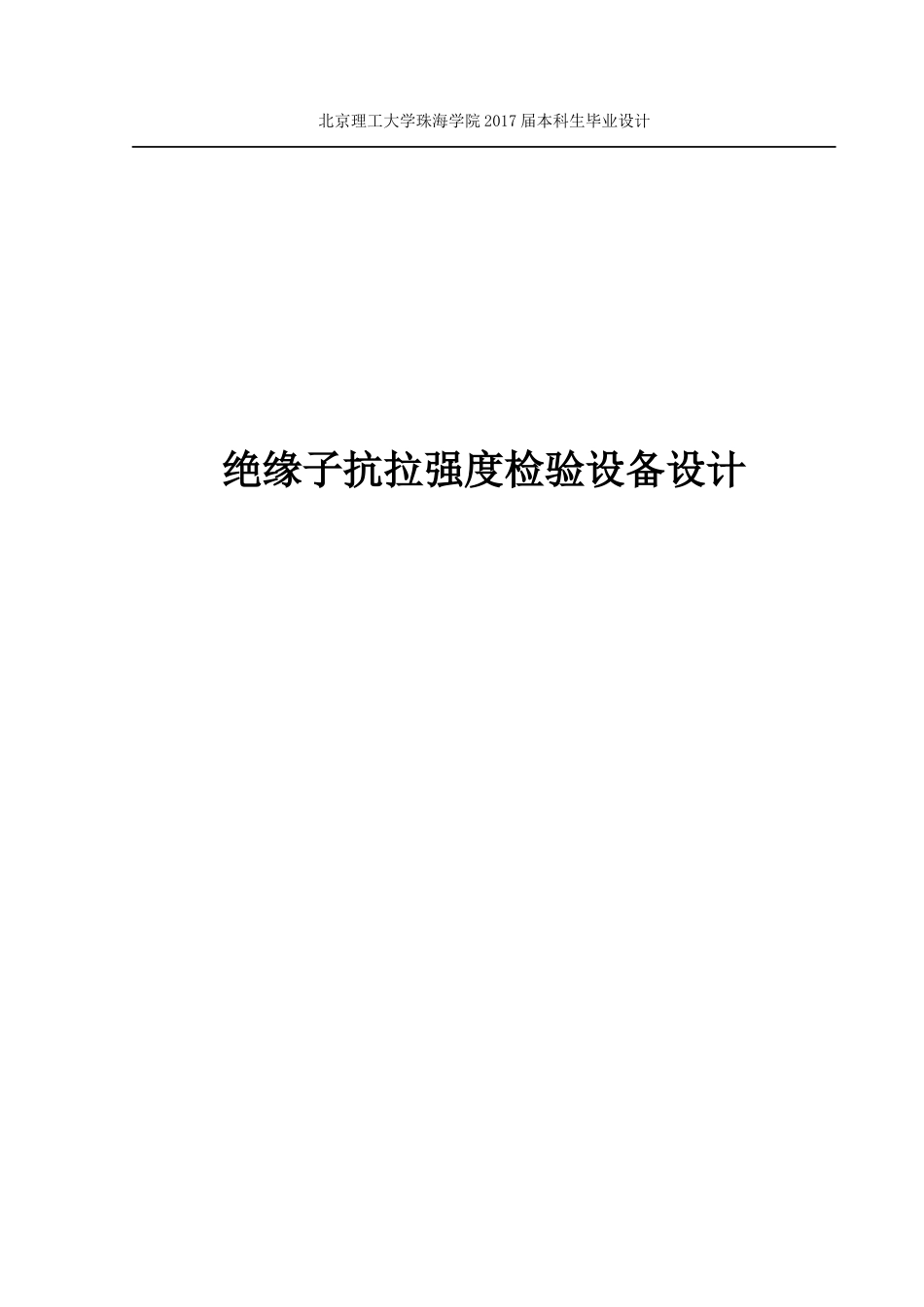

绝缘子抗拉强度检验设备设计

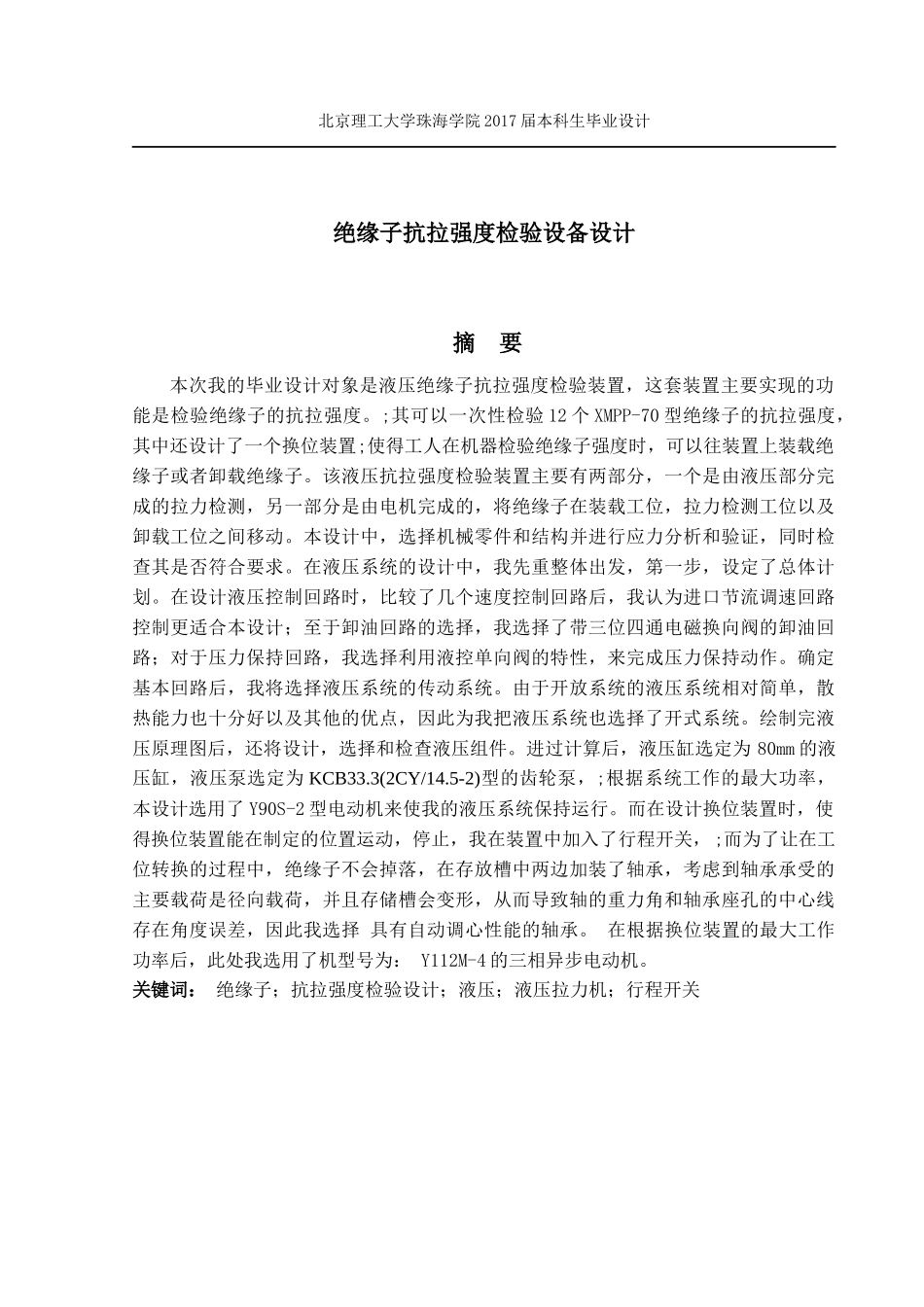

北京理工大学珠海学院 2017 届本科生毕业设计绝缘子抗拉强度检验设备设计北京理工大学珠海学院 2017 届本科生毕业设计绝缘子抗拉强度检验设备设计摘 要本次我的毕业设计对象是液压绝缘子抗拉强度检验装置，这套装置主要实现的功能是检验绝缘子的抗拉强度。;其可以一次性检验 12 个 XMPP-70 型绝缘子的抗拉强度，其中还设计了一个换位装置;使得工人在机器检验绝缘子强度时，可以往装置上装载绝缘子或者卸载绝缘子。该液压抗拉强度检验装置主要有两部分，一个是由液压部分完成的拉力检测，另一部分是由电机完成的，将绝缘子在装载工位，拉力检测工位以及卸载工位之间移动。本设计中，选择机械零件和结构并进行应力分析和验证，同时检查其是否符合要求。在液压系统的设计中，我先重整体出发，第一步，设定了总体计划。在设计液压控制回路时，比较了几个速度控制回路后，我认为进口节流调速回路控制更适合本设计；至于卸油回路的选择，我选择了带三位四通电磁换向阀的卸油回路；对于压力保持回路，我选择利用液控单向阀的特性，来完成压力保持动作。确定基本回路后，我将选择液压系统的传动系统。由于开放系统的液压系统相对简单，散热能力也十分好以及其他的优点，因此为我把液压系统也选择了开式系统。绘制完液压原理图后，还将设计，选择和检查液压组件。进过计算后，液压缸选定为 80mm 的液压缸，液压泵选定为 KCB33.3(2CY/14.5-2)型的齿轮泵，;根据系统工作的最大功率，本设计选用了 Y90S-2 型电动机来使我的液压系统保持运行。而在设计换位装置时，使得换位装置能在制定的位置运动，停止，我在装置中加入了行程开关， ;而为了让在工位转换的过程中，绝缘子不会掉落，在存放槽中两边加装了轴承，考虑到轴承承受的主要载荷是径向载荷，并且存储槽会变形，从而导致轴的重力角和轴承座孔的中心线存在角度误差，因此我选择 具有自动调心性能的轴承。 在根据换位装置的最大工作功率后，此处我选用了机型号为： Y112M-4 的三相异步电动机。关键词： 绝缘子；抗拉强度检验设计；液压；液压拉力机；行程开关北京理工大学珠海学院 2017 届本科生毕业设计北京理工大学珠海学院 2017 届本科生毕业设计Design of tensile strength inspection of insulatorAbstractThe object of this graduation project is a hydraulic insulator tensile strength testing machine. This device is used for the tensile...
