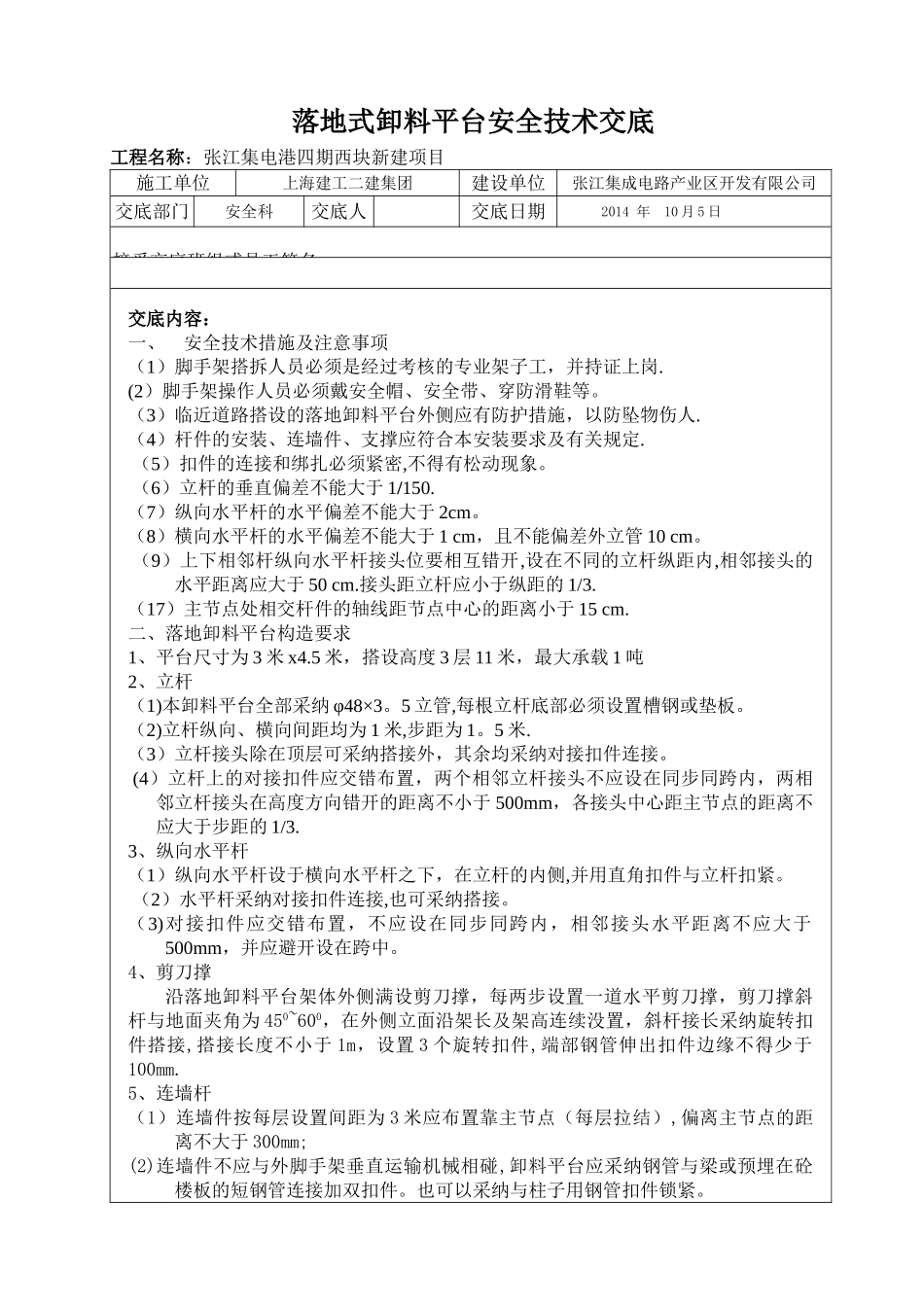

落地式卸料平台安全技术交底工程名称：张江集电港四期西块新建项目施工单位上海建工二建集团建设单位张江集成电路产业区开发有限公司交底部门安全科交底人交底日期 2014 年 10 月 5 日 接受交底班组或员工签名：交底内容：一、 安全技术措施及注意事项 （1）脚手架搭拆人员必须是经过考核的专业架子工，并持证上岗.(2）脚手架操作人员必须戴安全帽、安全带、穿防滑鞋等。 （3）临近道路搭设的落地卸料平台外侧应有防护措施，以防坠物伤人.（4）杆件的安装、连墙件、支撑应符合本安装要求及有关规定. （5）扣件的连接和绑扎必须紧密,不得有松动现象。 （6）立杆的垂直偏差不能大于 1/150. （7）纵向水平杆的水平偏差不能大于 2cm。 （8）横向水平杆的水平偏差不能大于 1 cm，且不能偏差外立管 10 cm。 （9）上下相邻杆纵向水平杆接头位要相互错开,设在不同的立杆纵距内,相邻接头的水平距离应大于 50 cm.接头距立杆应小于纵距的 1/3. （17）主节点处相交杆件的轴线距节点中心的距离小于 15 cm. 二、落地卸料平台构造要求1、平台尺寸为 3 米 x4.5 米，搭设高度 3 层 11 米，最大承载 1 吨2、立杆 （1)本卸料平台全部采纳 φ48×3。5 立管,每根立杆底部必须设置槽钢或垫板。 （2)立杆纵向、横向间距均为 1 米,步距为 1。5 米.（3）立杆接头除在顶层可采纳搭接外，其余均采纳对接扣件连接。 (4）立杆上的对接扣件应交错布置，两个相邻立杆接头不应设在同步同跨内，两相邻立杆接头在高度方向错开的距离不小于 500mm，各接头中心距主节点的距离不应大于步距的 1/3.3、纵向水平杆 （1）纵向水平杆设于横向水平杆之下，在立杆的内侧,并用直角扣件与立杆扣紧。 （2）水平杆采纳对接扣件连接,也可采纳搭接。 （3)对接扣件应交错布置，不应设在同步同跨内，相邻接头水平距离不应大于500mm，并应避开设在跨中。4、剪刀撑沿落地卸料平台架体外侧满设剪刀撑，每两步设置一道水平剪刀撑，剪刀撑斜杆与地面夹角为 450~600，在外侧立面沿架长及架高连续没置，斜杆接长采纳旋转扣件搭接,搭接长度不小于 1m，设置 3 个旋转扣件,端部钢管伸出扣件边缘不得少于100mm.5、连墙杆（1）连墙件按每层设置间距为 3 米应布置靠主节点（每层拉结）,偏离主节点的距离不大于 300mm;(2)连墙件不应与外脚手架垂直运输机械相碰,卸料平台应采纳钢管与梁或预埋在砼楼板的短钢管连接加双扣件。也可以采纳与柱子用钢管扣件锁紧...
