落垟直桥钢便桥安全专项施工方案

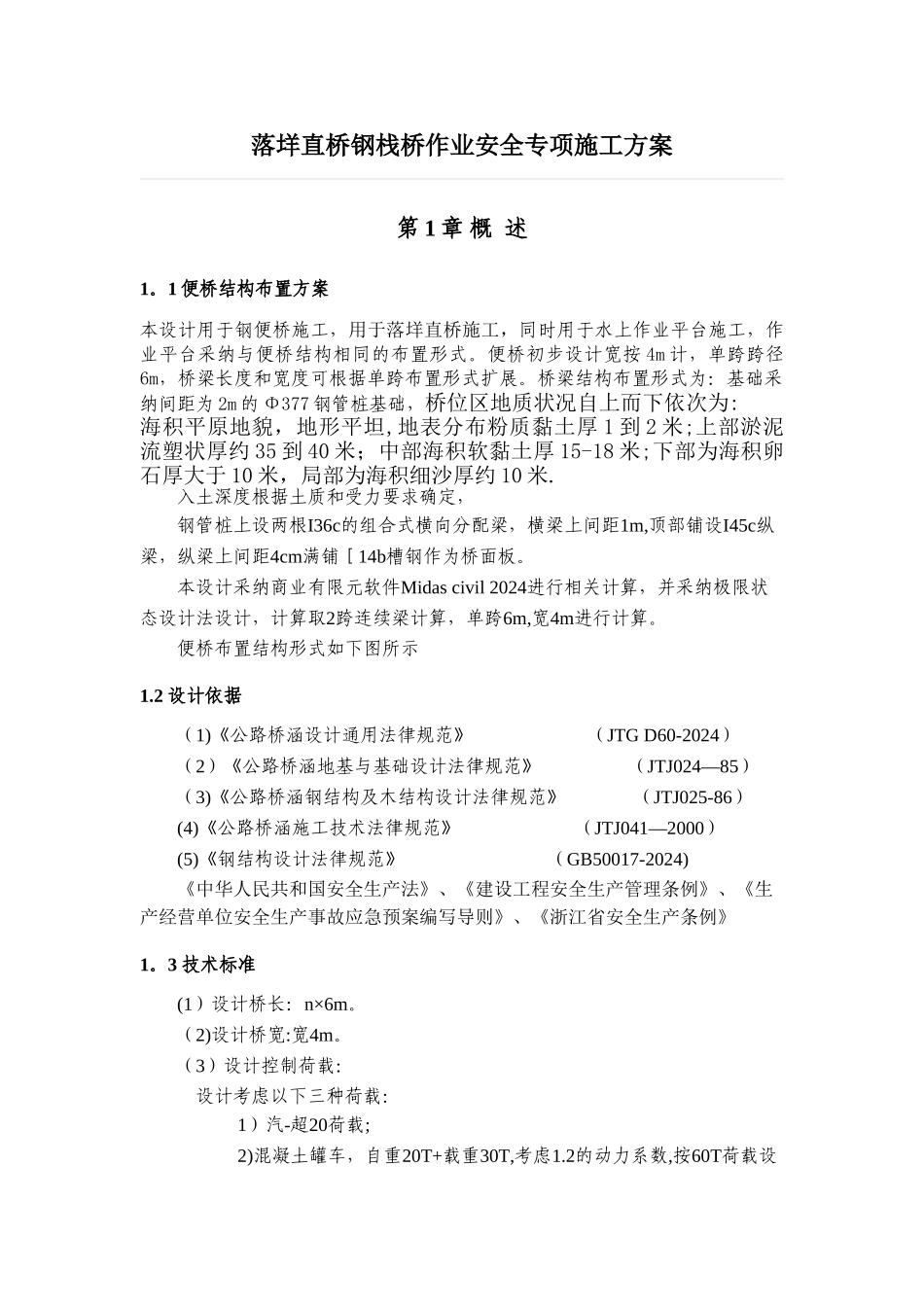

落垟直桥钢便桥安全专项施工方案_第1页
1/13

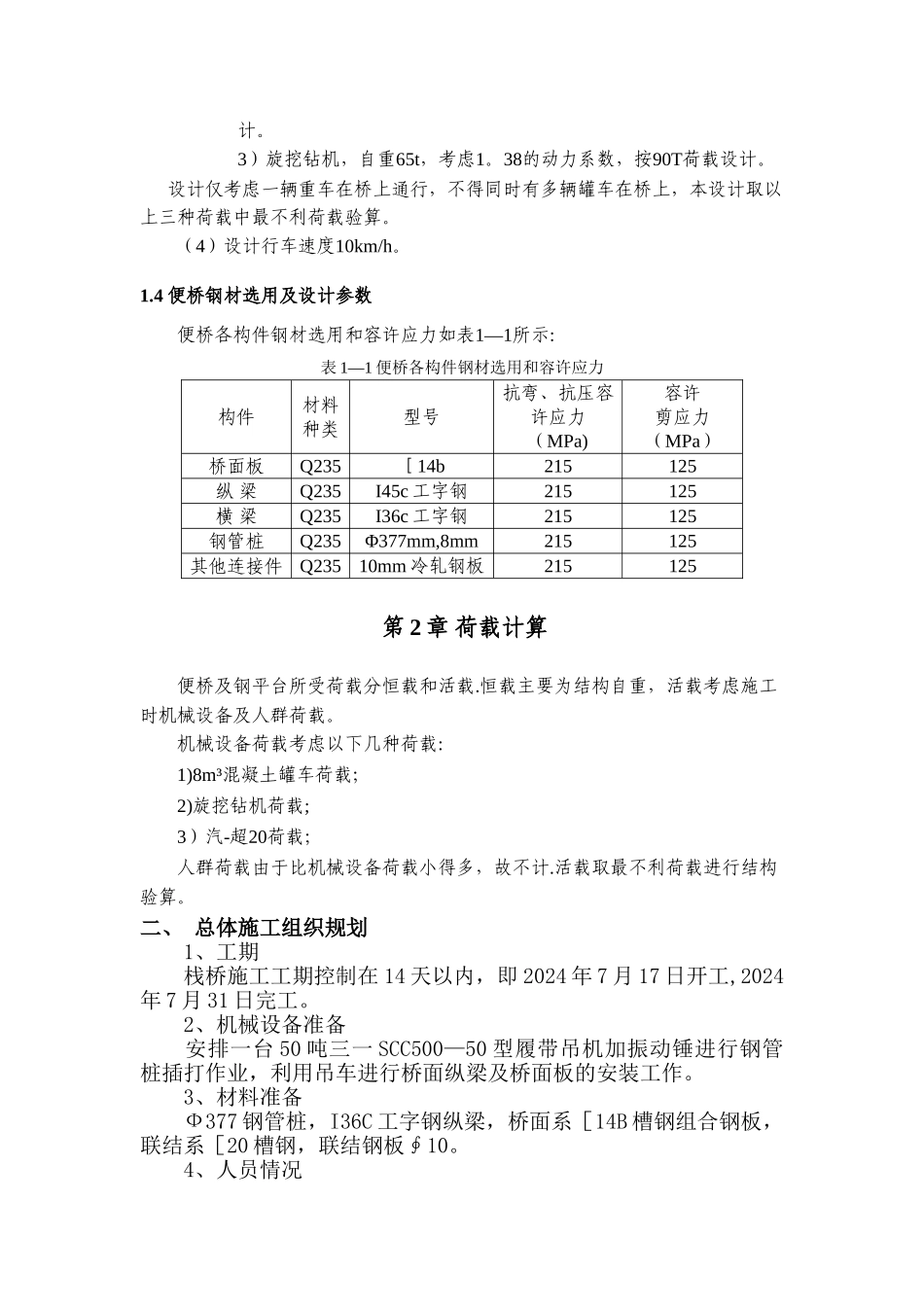

落垟直桥钢便桥安全专项施工方案_第2页
2/13

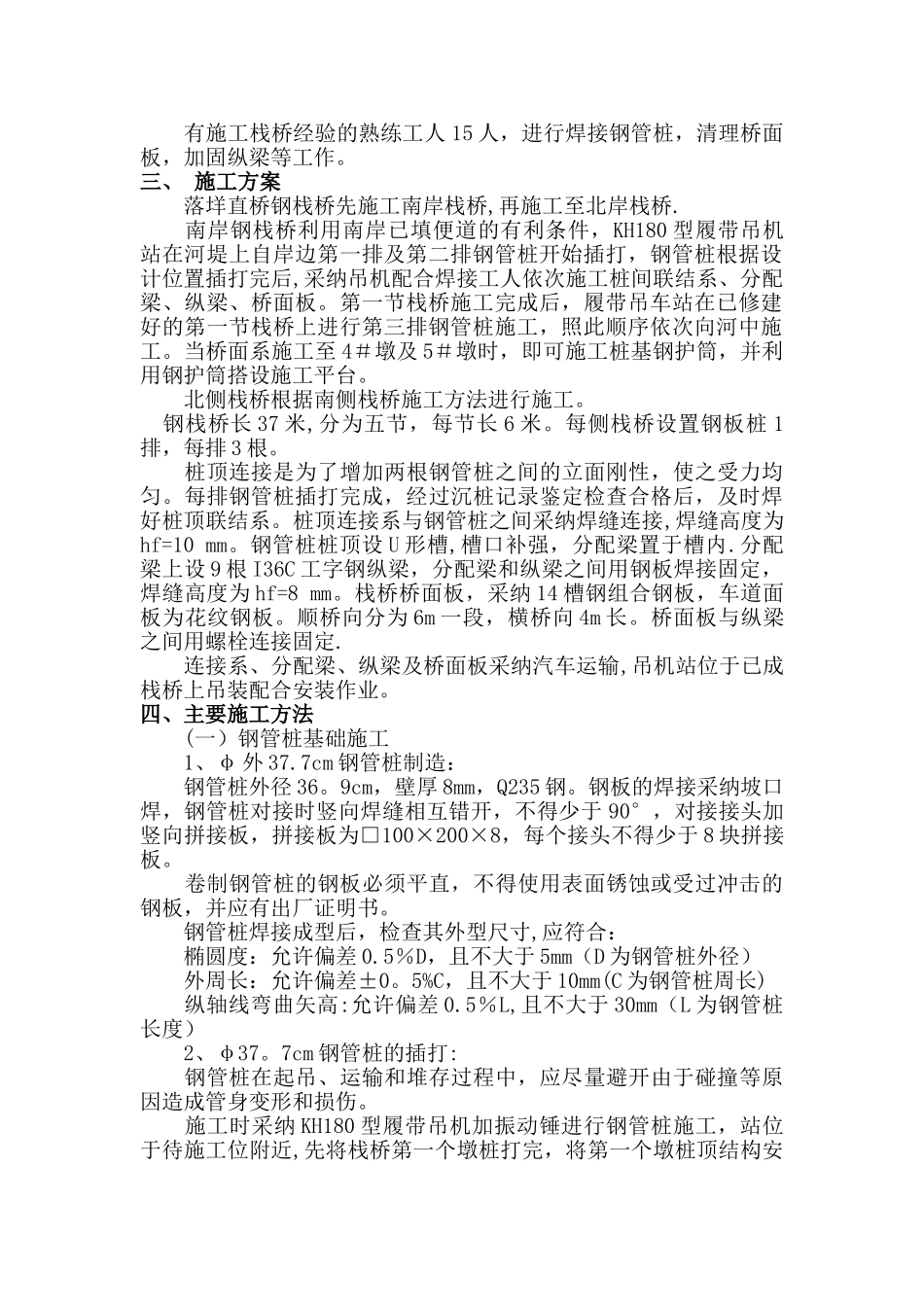

落垟直桥钢便桥安全专项施工方案_第3页
3/13
落垟直桥钢栈桥作业安全专项施工方案第 1 章 概 述1。1 便桥结构布置方案本设计用于钢便桥施工,用于落垟直桥施工,同时用于水上作业平台施工,作业平台采纳与便桥结构相同的布置形式。便桥初步设计宽按 4m 计,单跨跨径6m,桥梁长度和宽度可根据单跨布置形式扩展。桥梁结构布置形式为:基础采纳间距为 2m 的 Φ377 钢管桩基础,桥位区地质状况自上而下依次为:海积平原地貌,地形平坦,地表分布粉质黏土厚 1 到 2 米;上部淤泥流塑状厚约 35 到 40 米;中部海积软黏土厚 15-18 米;下部为海积卵石厚大于 10 米,局部为海积细沙厚约 10 米.入土深度根据土质和受力要求确定,钢管桩上设两根I36c的组合式横向分配梁,横梁上间距1m,顶部铺设I45c纵梁,纵梁上间距4cm满铺[14b槽钢作为桥面板。本设计采纳商业有限元软件Midas civil 2024进行相关计算,并采纳极限状态设计法设计,计算取2跨连续梁计算,单跨6m,宽4m进行计算。便桥布置结构形式如下图所示1.2 设计依据(1)《公路桥涵设计通用法律规范》 (JTG D60-2024)(2)《公路桥涵地基与基础设计法律规范》 (JTJ024—85)(3)《公路桥涵钢结构及木结构设计法律规范》 (JTJ025-86)(4)《公路桥涵施工技术法律规范》 (JTJ041—2000)(5)《钢结构设计法律规范》 (GB50017-2024)《中华人民共和国安全生产法》、《建设工程安全生产管理条例》、《生产经营单位安全生产事故应急预案编写导则》、《浙江省安全生产条例》1。3 技术标准(1)设计桥长:n×6m。(2)设计桥宽:宽4m。(3)设计控制荷载:设计考虑以下三种荷载:1)汽-超20荷载;2)混凝土罐车,自重20T+载重30T,考虑1.2的动力系数,按60T荷载设计。3)旋挖钻机,自重65t,考虑1。38的动力系数,按90T荷载设计。 设计仅考虑一辆重车在桥上通行,不得同时有多辆罐车在桥上,本设计取以上三种荷载中最不利荷载验算。(4)设计行车速度10km/h。1.4 便桥钢材选用及设计参数便桥各构件钢材选用和容许应力如表1—1所示:表 1—1 便桥各构件钢材选用和容许应力构件材料种类型号抗弯、抗压容许应力(MPa)容许剪应力(MPa)桥面板Q235[14b215125纵 梁Q235I45c 工字钢215125横 梁Q235I36c 工字钢215125钢管桩Q235Φ377mm,8mm215125其他连接件Q23510mm 冷轧钢板215125 第 2 章 荷载计算便桥及钢平台所受荷载分恒载和活载.恒载主要为结构自重,活载考虑施工时机械设备及人群荷载。机械设备荷载考虑以下几种荷载:1...
