基于单片机的公交车自动报站系统的设计与实现

基于单片机的公交车自动报站系统的设计与实现_第1页
1/5
基于单片机的公交车自动报站系统的设计与实现_第2页
2/5
基于单片机的公交车自动报站系统的设计与实现_第3页
3/5

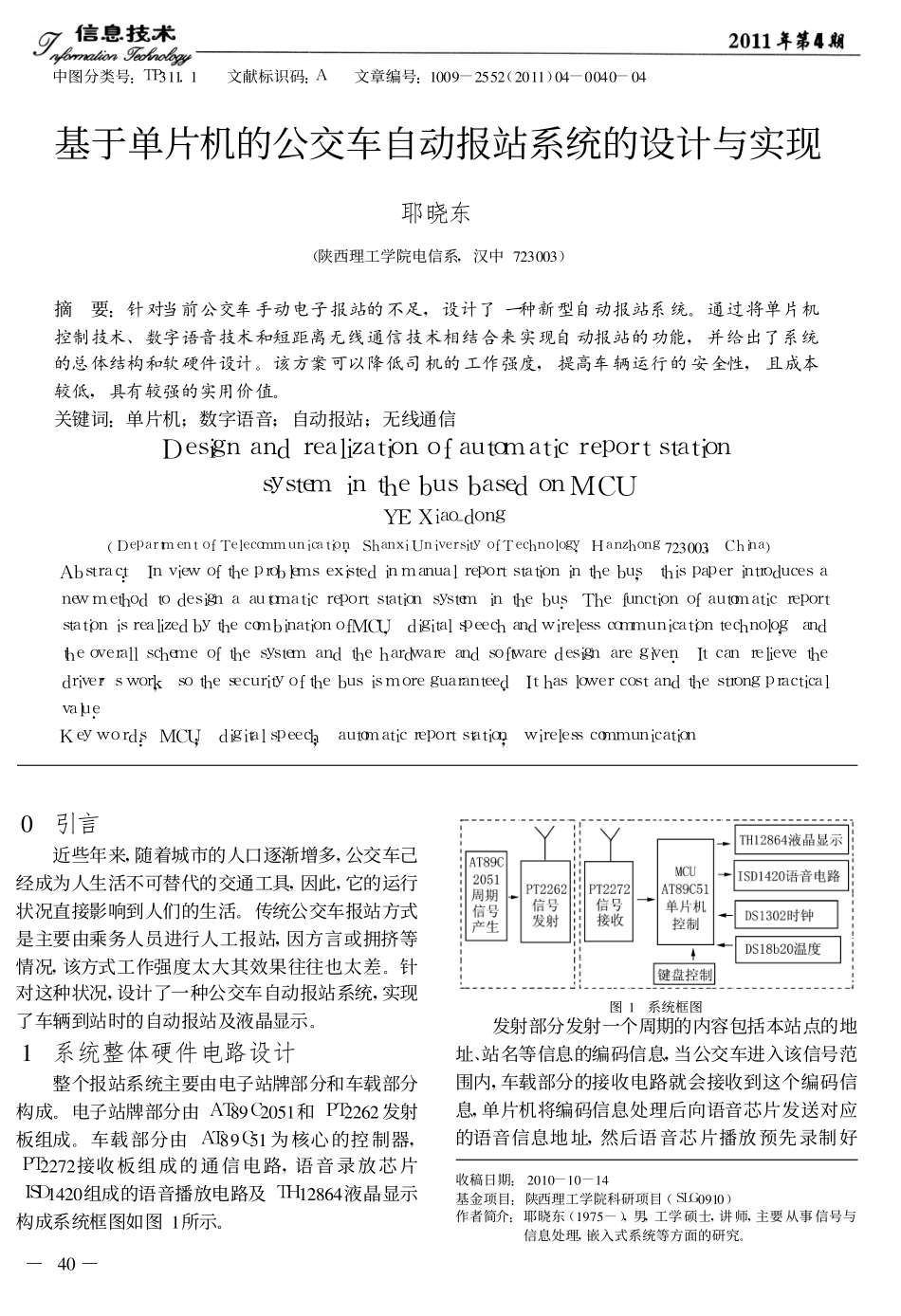

中图分类号:TP311.1 文献标识码:A 文章编号:1009 -2552(2011)04 -0040-04基于单片机的公交车自动报站系统的设计与实现耶晓东(陕西理工学院电信系, 汉中 723003)摘 要:针对当前公交车手动电子报站的不足 , 设计了一种新型自动报站系统。通过将单片机控制技术、 数字语音技术和短距离无线通信技术相结合来实现自动报站的功能, 并给出了系统的总体结构和软硬件设计 。该方案可以降低司机的工作强度 , 提高车辆运行的安全性 , 且成本较低 , 具有较强的实用价值。关键词:单片机 ;数字语音;自动报站 ;无线通信DesignandrealizationofautomaticreportstationsysteminthebusbasedonMCUYEXiao-dong(DepartmentofTelecommunication, ShanxiUniversityofTechnology, Hanzhong723003, China)Abstract:Inviewoftheproblemsexistedinmanualreportstationinthebus, thispaperintroducesanewmethodtodesignaautomaticreportstationsystem inthebus.ThefunctionofautomaticreportstationisrealizedbythecombinationofMCU, digitalspeechandwirelesscommunicationtechnolog, andtheoverallschemeofthesystemandthehardwareandsoftwaredesignaregiven.Itcanrelievethedriver' swork, sothesecurityofthebusismoreguaranteed.Ithaslowercostandthestrongpracticalvalue.Keywords:MCU;digitalspeech;automaticreportstation;wirelesscommunication0 引言近些年来,随着城市的人口逐渐增多 ,公交车己经成为人生活不可替代的交通工具, 因此 ,它的运行状况直接影响到人们的生活。传统公交车报站方式是主要由乘务人员进行人工报站, 因方言或拥挤等情况, 该方式工作强度太大其效果往往也太差 。针对这种状况 ,设计了一种公交车自动报站系统 ,实现了车辆到站时的自动报站及液晶显示 。1 系统整体硬件电路设计整个报站系统主要由电子站牌部分和车载部分构成。电子站牌部分由 AT89C2051和 PT2262 发射板组成 。车载部分由 AT89C51 为核心的控制器 ,PT2272接收板组成的通信电路 , 语音录放芯片ISD1420组成的语音播放电路及 TH12864液晶显示构成系统框图如图 1所示。图 1 系统框图 发射部分发射一个周期的内容包括本站点的地址、站名等信息的编码信息,当公交车进入该信号范围内 ,车载部分的接收电路就会接收到这个编码信息,单片机将编码信息处理后向语音芯片发送对应的语音信息地址, 然后语音芯片播放预先录制好收稿日期 ...
