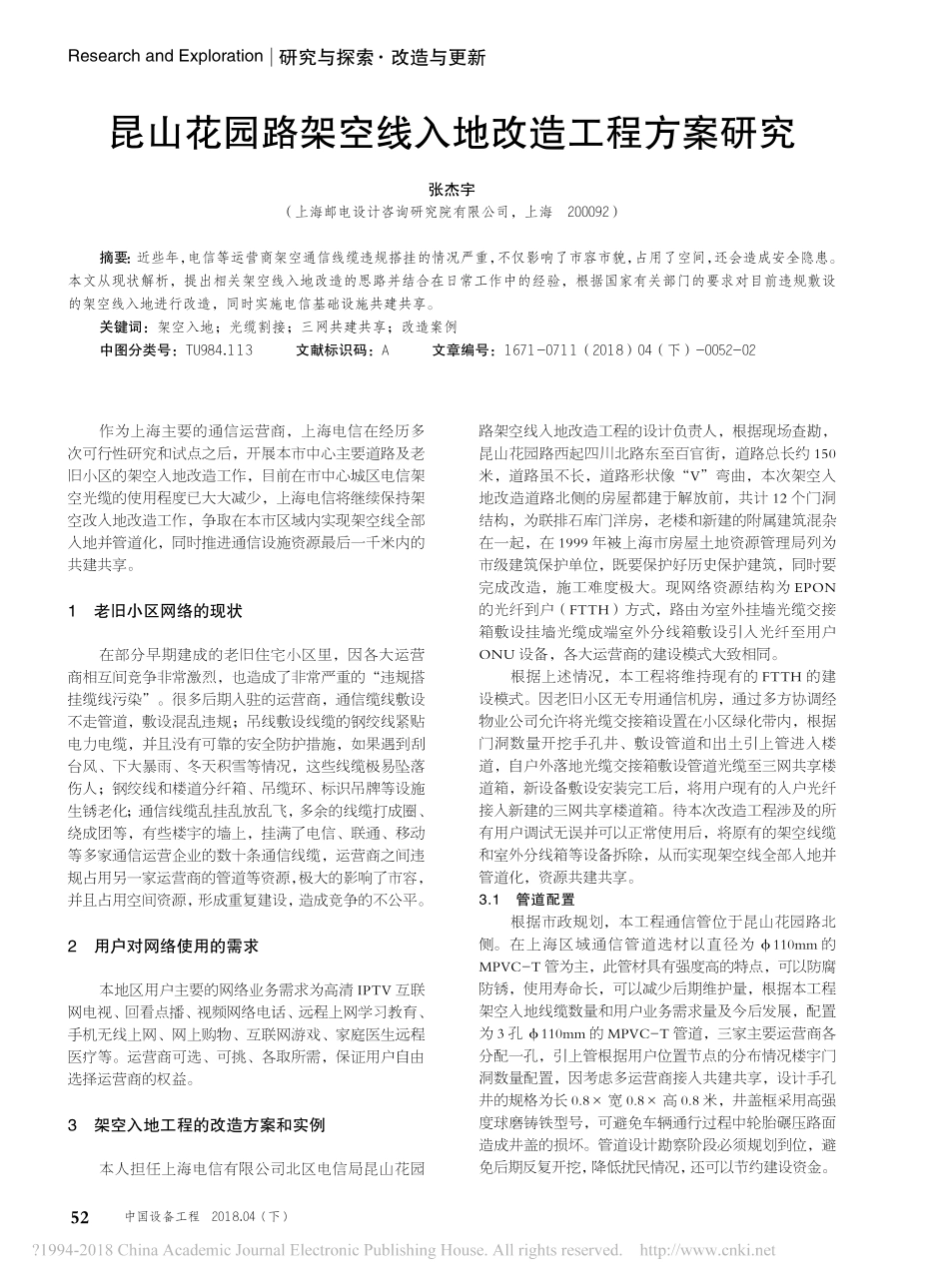

52研究与探索Research and Exploration ·改造与更新中国设备工程 2018.04 ( 下 )作为上海主要的通信运营商，上海电信在经历多次可行性研究和试点之后，开展本市中心主要道路及老旧小区的架空入地改造工作，目前在市中心城区电信架空光缆的使用程度已大大减少，上海电信将继续保持架空改入地改造工作，争取在本市区域内实现架空线全部入地并管道化，同时推进通信设施资源最后一千米内的共建共享。1 老旧小区网络的现状在部分早期建成的老旧住宅小区里，因各大运营商相互间竞争非常激烈，也造成了非常严重的“违规搭挂缆线污染”。很多后期入驻的运营商，通信缆线敷设不走管道，敷设混乱违规；吊线敷设线缆的钢绞线紧贴电力电缆，并且没有可靠的安全防护措施，如果遇到刮台风、下大暴雨、冬天积雪等情况，这些线缆极易坠落伤人；钢绞线和楼道分纤箱、吊缆环、标识吊牌等设施生锈老化；通信线缆乱挂乱放乱飞，多余的线缆打成圈、绕成团等，有些楼宇的墙上，挂满了电信、联通、移动等多家通信运营企业的数十条通信线缆，运营商之间违规占用另一家运营商的管道等资源，极大的影响了市容，并且占用空间资源，形成重复建设，造成竞争的不公平。2 用户对网络使用的需求本地区用户主要的网络业务需求为高清 IPTV 互联网电视、回看点播、视频网络电话、远程上网学习教育、手机无线上网、网上购物、互联网游戏、家庭医生远程医疗等。运营商可选、可挑、各取所需，保证用户自由选择运营商的权益。3 架空入地工程的改造方案和实例本人担任上海电信有限公司北区电信局昆山花园路架空线入地改造工程的设计负责人，根据现场查勘，昆山花园路西起四川北路东至百官街，道路总长约 150米，道路虽不长，道路形状像“V”弯曲，本次架空入地改造道路北侧的房屋都建于解放前，共计 12 个门洞结构，为联排石库门洋房，老楼和新建的附属建筑混杂在一起，在 1999 年被上海市房屋土地资源管理局列为市级建筑保护单位，既要保护好历史保护建筑，同时要完成改造，施工难度极大。现网络资源结构为 EPON 的光纤到户（FTTH）方式，路由为室外挂墙光缆交接箱敷设挂墙光缆成端室外分线箱敷设引入光纤至用户ONU 设备，各大运营商的建设模式大致相同。根据上述情况，本工程将维持现有的 FTTH 的建设模式。因老旧小区无专用通信机房，通过多方协调经物业公司允许将光缆交接箱设置在小区绿化带内，根据门洞数量开挖手孔井、敷设管道和出土引上管进入楼道，自户外落...
