基于plc的箱体机械结构设计

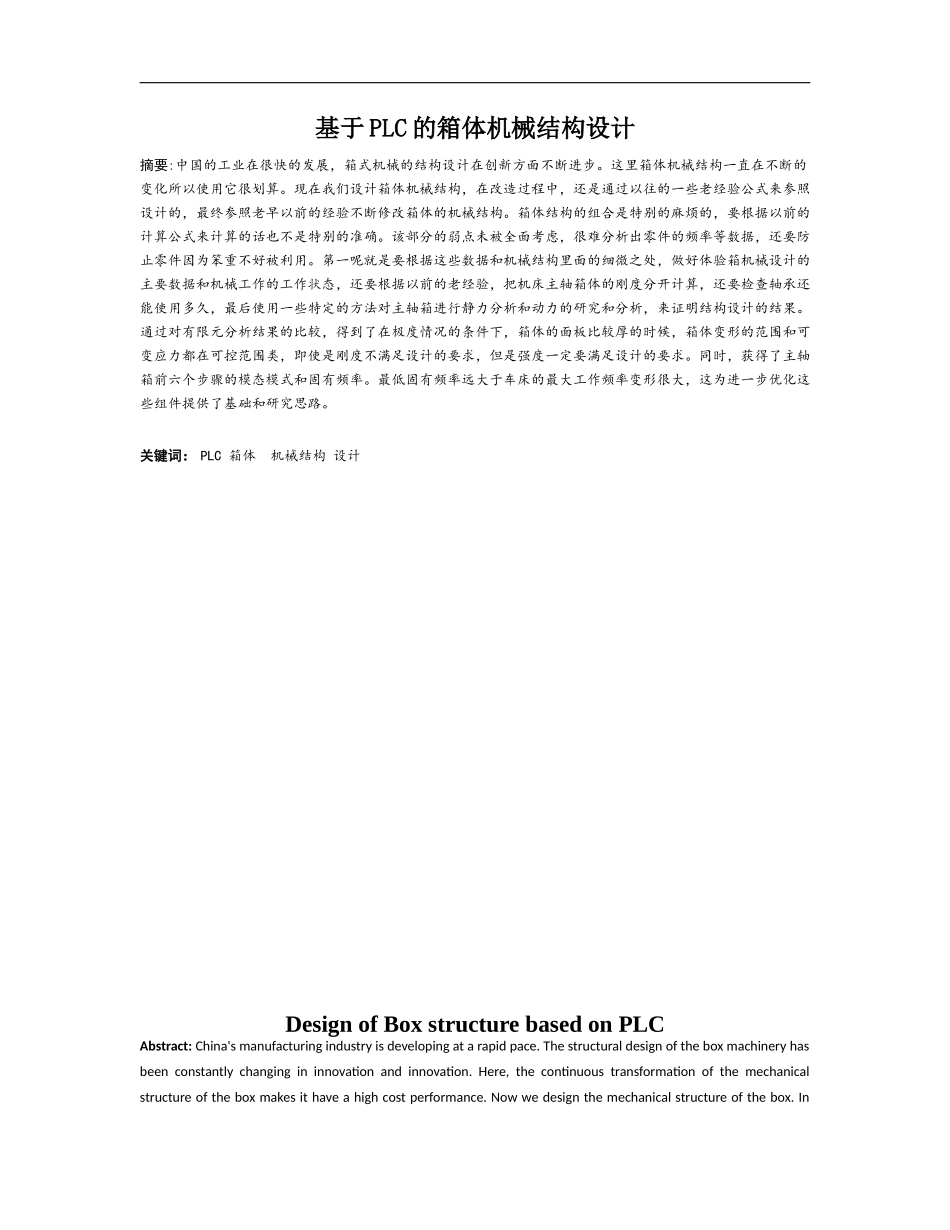

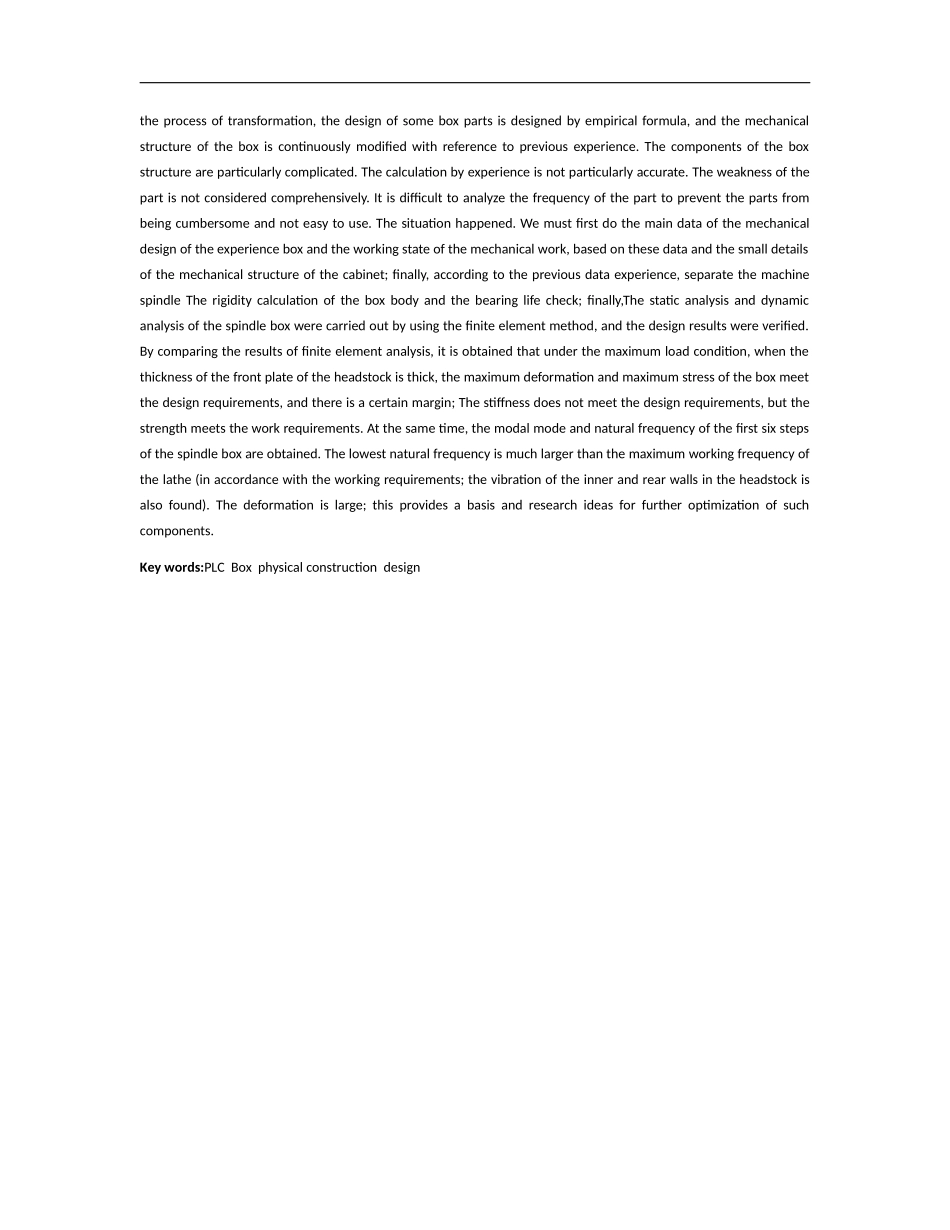

基于 PLC 的箱体机械结构设计摘要:中国的工业在很快的发展，箱式机械的结构设计在创新方面不断进步。这里箱体机械结构一直在不断的变化所以使用它很划算。现在我们设计箱体机械结构，在改造过程中，还是通过以往的一些老经验公式来参照设计的，最终参照老早以前的经验不断修改箱体的机械结构。箱体结构的组合是特别的麻烦的，要根据以前的计算公式来计算的话也不是特别的准确。该部分的弱点未被全面考虑，很难分析出零件的频率等数据，还要防止零件因为笨重不好被利用。第一呢就是要根据这些数据和机械结构里面的细微之处，做好体验箱机械设计的主要数据和机械工作的工作状态，还要根据以前的老经验，把机床主轴箱体的刚度分开计算，还要检查轴承还能使用多久，最后使用一些特定的方法对主轴箱进行静力分析和动力的研究和分析，来证明结构设计的结果。通过对有限元分析结果的比较，得到了在极度情况的条件下，箱体的面板比较厚的时候，箱体变形的范围和可变应力都在可控范围类，即使是刚度不满足设计的要求，但是强度一定要满足设计的要求。同时，获得了主轴箱前六个步骤的模态模式和固有频率。最低固有频率远大于车床的最大工作频率变形很大，这为进一步优化这些组件提供了基础和研究思路。关键词：PLC 箱体 机械结构 设计Design of Box structure based on PLCAbstract: China's manufacturing industry is developing at a rapid pace. The structural design of the box machinery has been constantly changing in innovation and innovation. Here, the continuous transformation of the mechanical structure of the box makes it have a high cost performance. Now we design the mechanical structure of the box. In the process of transformation, the design of some box parts is designed by empirical formula, and the mechanical structure of the box is continuously modified with reference to previous experience. The components of the box structure are particularly complicated. The calculation by experience is not particularly accurate. The weakness of the part is not considered comprehensively. It is difficult to analyze the frequency of the part to prev...
