并网前单位工程调试报告

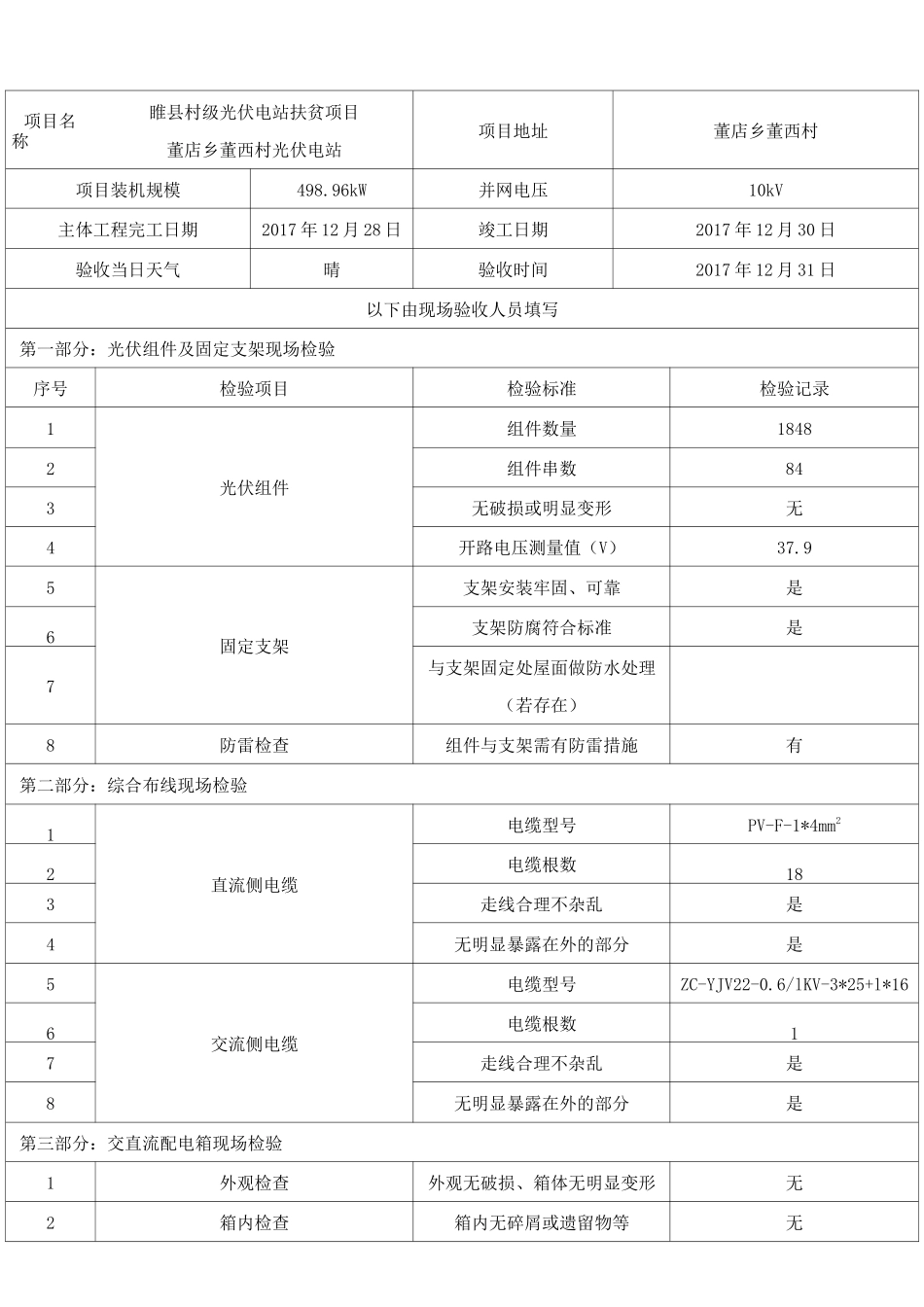

并网前单位工程调试报告_第1页
1/18

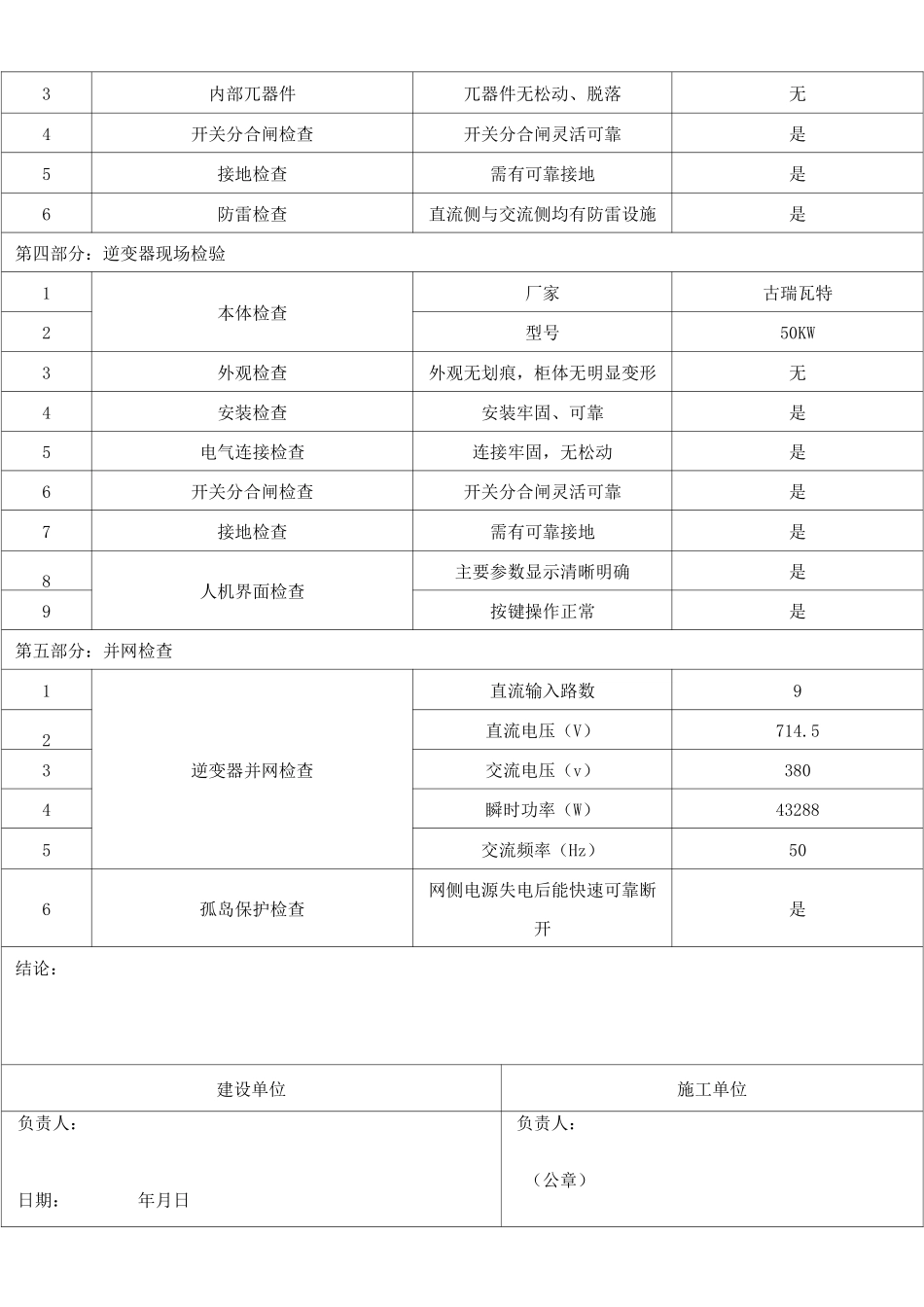

并网前单位工程调试报告_第2页
2/18
并网前单位工程调试报告_第3页
3/18
项目名称睢县村级光伏电站扶贫项目董店乡董西村光伏电站项目地址董店乡董西村项目装机规模498.96kW并网电压10kV主体工程完工日期2017 年 12 月 28 日竣工日期2017 年 12 月 30 日验收当日天气晴验收时间2017 年 12 月 31 日以下由现场验收人员填写第一部分:光伏组件及固定支架现场检验序号检验项目检验标准检验记录1光伏组件组件数量18482组件串数843无破损或明显变形无4开路电压测量值(V)37.95固定支架支架安装牢固、可靠是6支架防腐符合标准是7与支架固定处屋面做防水处理(若存在)8防雷检查组件与支架需有防雷措施有第二部分:综合布线现场检验1直流侧电缆电缆型号PV-F-1*4mm22电缆根数183走线合理不杂乱是4无明显暴露在外的部分是5交流侧电缆电缆型号ZC-YJV22-0.6/lKV-3*25+l*166电缆根数17走线合理不杂乱是8无明显暴露在外的部分是第三部分:交直流配电箱现场检验1外观检查外观无破损、箱体无明显变形无2箱内检查箱内无碎屑或遗留物等无3内部兀器件兀器件无松动、脱落无4开关分合闸检查开关分合闸灵活可靠是5接地检查需有可靠接地是6防雷检查直流侧与交流侧均有防雷设施是第四部分:逆变器现场检验1本体检查厂家古瑞瓦特2型号50KW3外观检查外观无划痕,柜体无明显变形无4安装检查安装牢固、可靠是5电气连接检查连接牢固,无松动是6开关分合闸检查开关分合闸灵活可靠是7接地检查需有可靠接地是8人机界面检查主要参数显示清晰明确是9按键操作正常是第五部分:并网检查1逆变器并网检查直流输入路数92直流电压(V)714.53交流电压(v)3804瞬时功率(W)432885交流频率(Hz)506孤岛保护检查网侧电源失电后能快速可靠断开是结论:建设单位施工单位负责人:负责人:(公章)日期:年月日日期:2017 年 12 月 31 日项目名称睢县村级光伏电站扶贫项目董店乡王集村光伏电站项目地址董店乡王集村项目装机规模297kW并网电压10kV主体工程完工日期2017 年 12 月 28 日竣工日期2017 年 12 月 30 日验收当日天气晴验收时间2017 年 12 月 31 日以下由现场验收人员填写第一部分:光伏组件及固定支架现场检验序号检验项目检验标准检验记录1光伏组件组件数量11002组件串数503无破损或明显变形无4开路电压测量值(V)37.95固定支架支架安装牢固、可靠是6支架防腐符合标准是7与支架固定处屋面做防水处理(若存在)8防雷检查组件与支架需有防雷措施有第二部分:综合布线现场检验1直流侧电缆电缆型号PV-F-1*4mm22电缆根数183...
