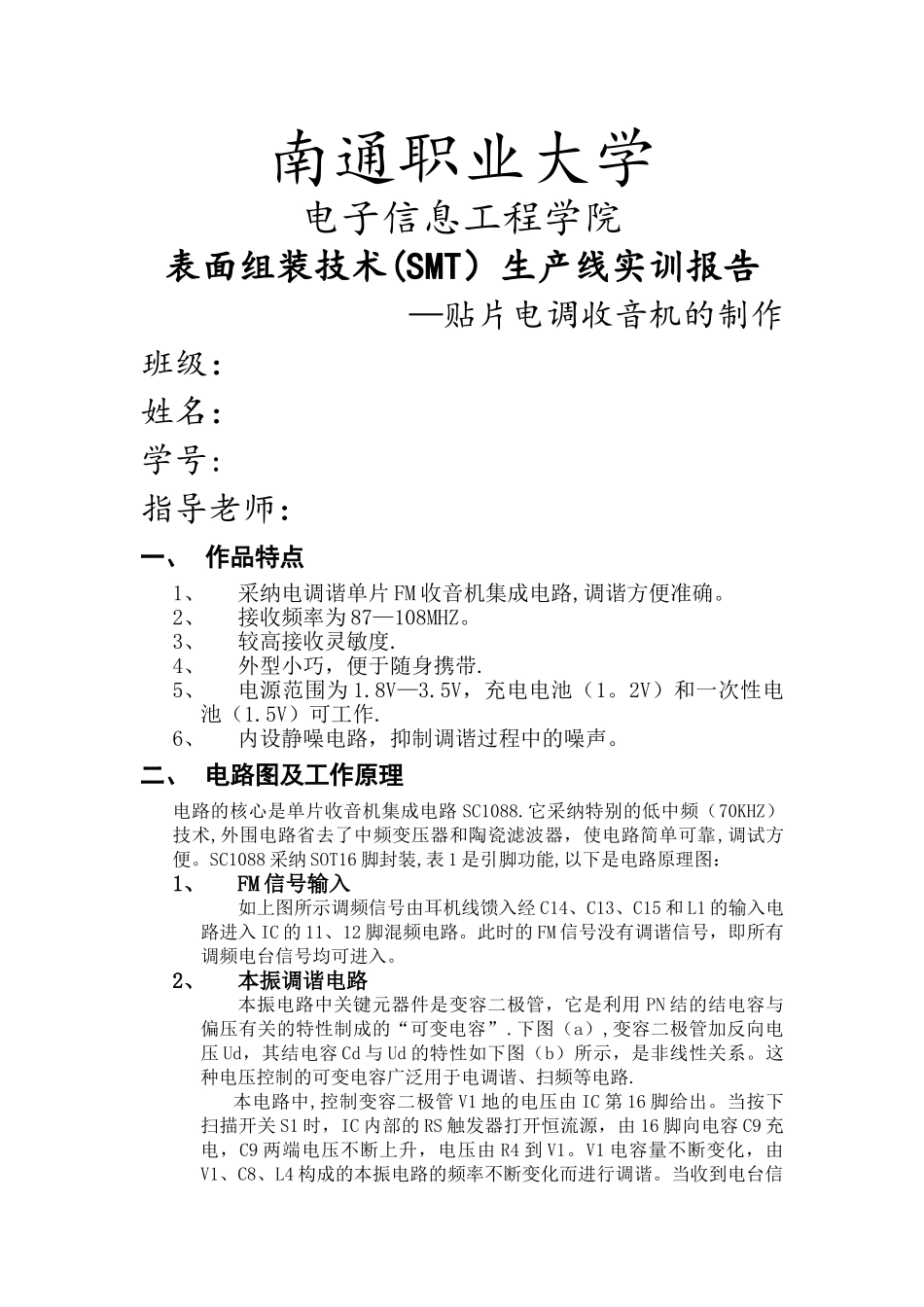

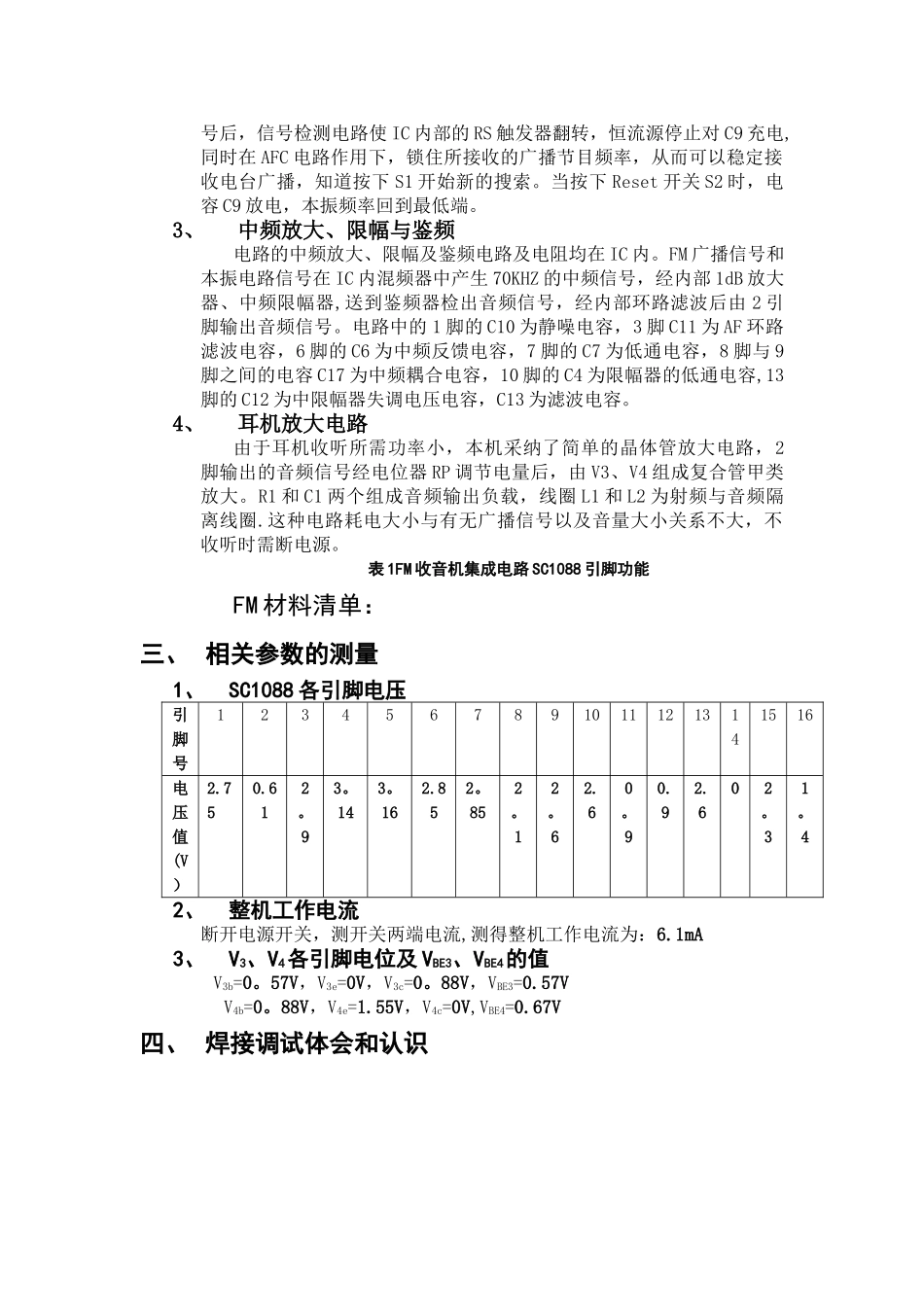

南通职业大学电子信息工程学院表面组装技术(SMT)生产线实训报告—贴片电调收音机的制作班级:姓名:学号:指导老师:一、 作品特点1、采纳电调谐单片 FM 收音机集成电路,调谐方便准确。2、接收频率为 87—108MHZ。3、较高接收灵敏度.4、外型小巧,便于随身携带.5、电源范围为 1.8V—3.5V,充电电池(1。2V)和一次性电池(1.5V)可工作.6、内设静噪电路,抑制调谐过程中的噪声。二、 电路图及工作原理电路的核心是单片收音机集成电路 SC1088.它采纳特别的低中频(70KHZ)技术,外围电路省去了中频变压器和陶瓷滤波器,使电路简单可靠,调试方便。SC1088 采纳 SOT16 脚封装,表 1 是引脚功能,以下是电路原理图:1、FM 信号输入如上图所示调频信号由耳机线馈入经 C14、C13、C15 和 L1 的输入电路进入 IC 的 11、12 脚混频电路。此时的 FM 信号没有调谐信号,即所有调频电台信号均可进入。2、本振调谐电路本振电路中关键元器件是变容二极管,它是利用 PN 结的结电容与偏压有关的特性制成的“可变电容”.下图(a),变容二极管加反向电压 Ud,其结电容 Cd 与 Ud 的特性如下图(b)所示,是非线性关系。这种电压控制的可变电容广泛用于电调谐、扫频等电路.本电路中,控制变容二极管 V1 地的电压由 IC 第 16 脚给出。当按下扫描开关 S1 时,IC 内部的 RS 触发器打开恒流源,由 16 脚向电容 C9 充电,C9 两端电压不断上升,电压由 R4 到 V1。V1 电容量不断变化,由V1、C8、L4 构成的本振电路的频率不断变化而进行调谐。当收到电台信号后,信号检测电路使 IC 内部的 RS 触发器翻转,恒流源停止对 C9 充电,同时在 AFC 电路作用下,锁住所接收的广播节目频率,从而可以稳定接收电台广播,知道按下 S1 开始新的搜索。当按下 Reset 开关 S2 时,电容 C9 放电,本振频率回到最低端。3、中频放大、限幅与鉴频电路的中频放大、限幅及鉴频电路及电阻均在 IC 内。FM 广播信号和本振电路信号在 IC 内混频器中产生 70KHZ 的中频信号,经内部 1dB 放大器、中频限幅器,送到鉴频器检出音频信号,经内部环路滤波后由 2 引脚输出音频信号。电路中的 1 脚的 C10 为静噪电容,3 脚 C11 为 AF 环路滤波电容,6 脚的 C6 为中频反馈电容,7 脚的 C7 为低通电容,8 脚与 9脚之间的电容 C17 为中频耦合电容,10 脚的 C4 为限幅器的低通电容,13脚的 C12 为中限幅器失调电压电容...
